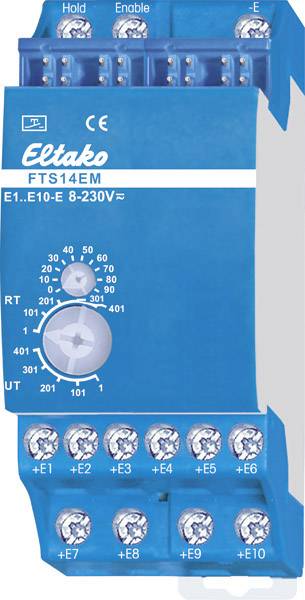

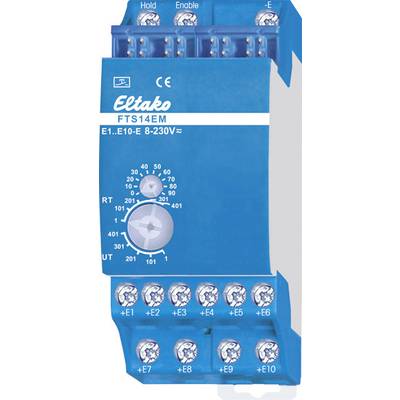

Eltako FTS14EM Besturingssysteem RS485 DIN-rails
EAN:
Fabrikantnummer:
Artikelnummer:
6 Stuk(s)
Aantal
Totaal (€ 51,23 / Stuk)
€
Slechts 6 Stuk(s) beschikbaar
Technische specificaties
- Soortnaam
Besturingssysteem
- Serie
Eltako
- Afm.
(b x h x d) 20.0000 x 90.0000 x 70.0000 mm
IP20
- Stroomvoorziening
werkt op DIN-railvoeding
- Voedingsspanning
12 V
- Montagewijze
DIN-rails
- Gegevensoverdracht (Smart Home)
RS485
- Breedte
20.0000 mm
- Hoogte
90.0000 mm
- Diepte
70.0000 mm
- Basisstation
Niet noodzakelijk, optioneel voor bediening op afstand
- Gegevensuitwisseling
Bidirectioneel (bi)
n.v.t.
- Gewicht
0.1170 kg
- Kleur (specifiek)
Meerdere kleuren
DRA (DIN-rail adaptor)
FALSE
TRUE
FALSE
Clamp mounting
2
Other
FALSE
IP20
10
FALSE
TRUE
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2162186 Eltako FTS14EM Besturingssysteem RS485 DIN-rails
Omschrijving
Invoermodule voor de Eltako RS485-bus, 10 stuuringangen voor universele stuurspanning. Standby-verlies slechts 0,1 watt. Aansluiting op de Eltako RS485-bus. Dwarsbedrading bus en stroomvoorziening met jumpers. Gebruik in combinatie met FAM14 of FTS14KS. 10 stuuringangen +E1-+E10/-E galvanisch gescheiden van de voedingsspanning. Stuurspanning: 8-230 V UC. Vanaf productieweek 44/15 kunnen de stuuringangen voor knoppen (levertoestand), raam-deurcontacten of bewegingsmelders worden geactiveerd. Stuuringangen voor knoppen: signalen van draadloze apparaten worden gegenereerd (bijvoorbeeld 0 x 70). Maximaal 10 FTS14EM's vormen een groep. In totaal zijn dus maximaal 50 FTS14EM's met 500 knoppen of contacten mogelijk in een RS485-bus. Om de noodzakelijke programmeersignalen te creëren in de actuatoren, moet de gewenste groep worden geselecteerd op de bovenste en onderste draaischakelaar. Voor universele of richtingsdrukknoppen en voor raam-deurcontacten en bewegingsmelders als richtingsdrukknoppen.
