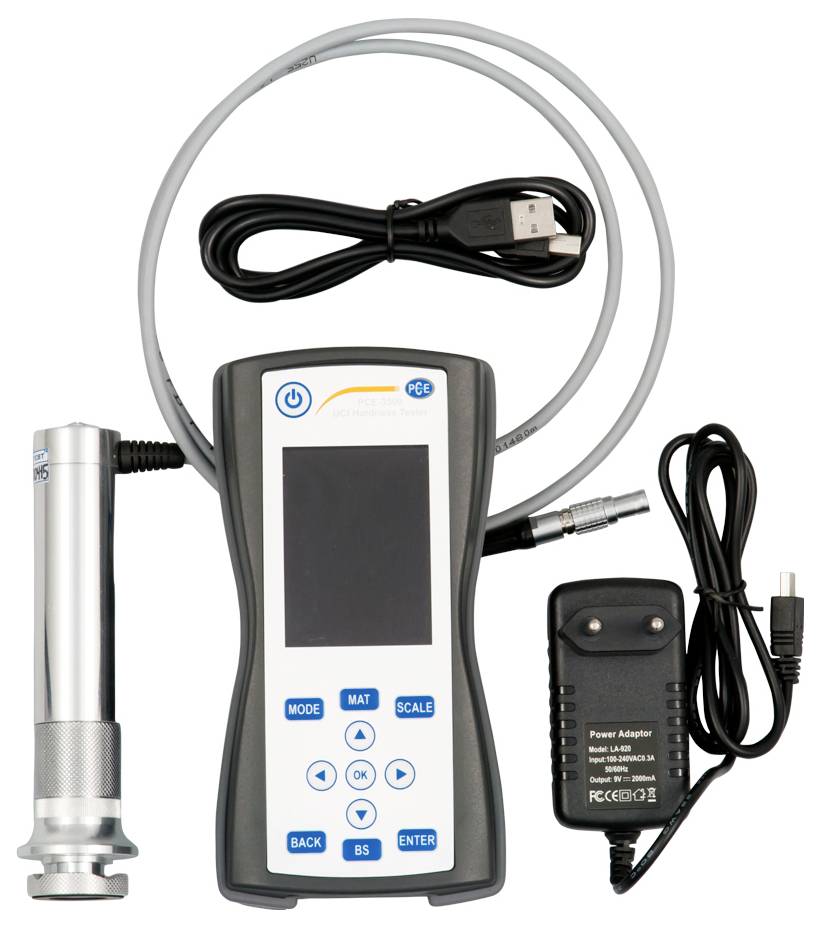

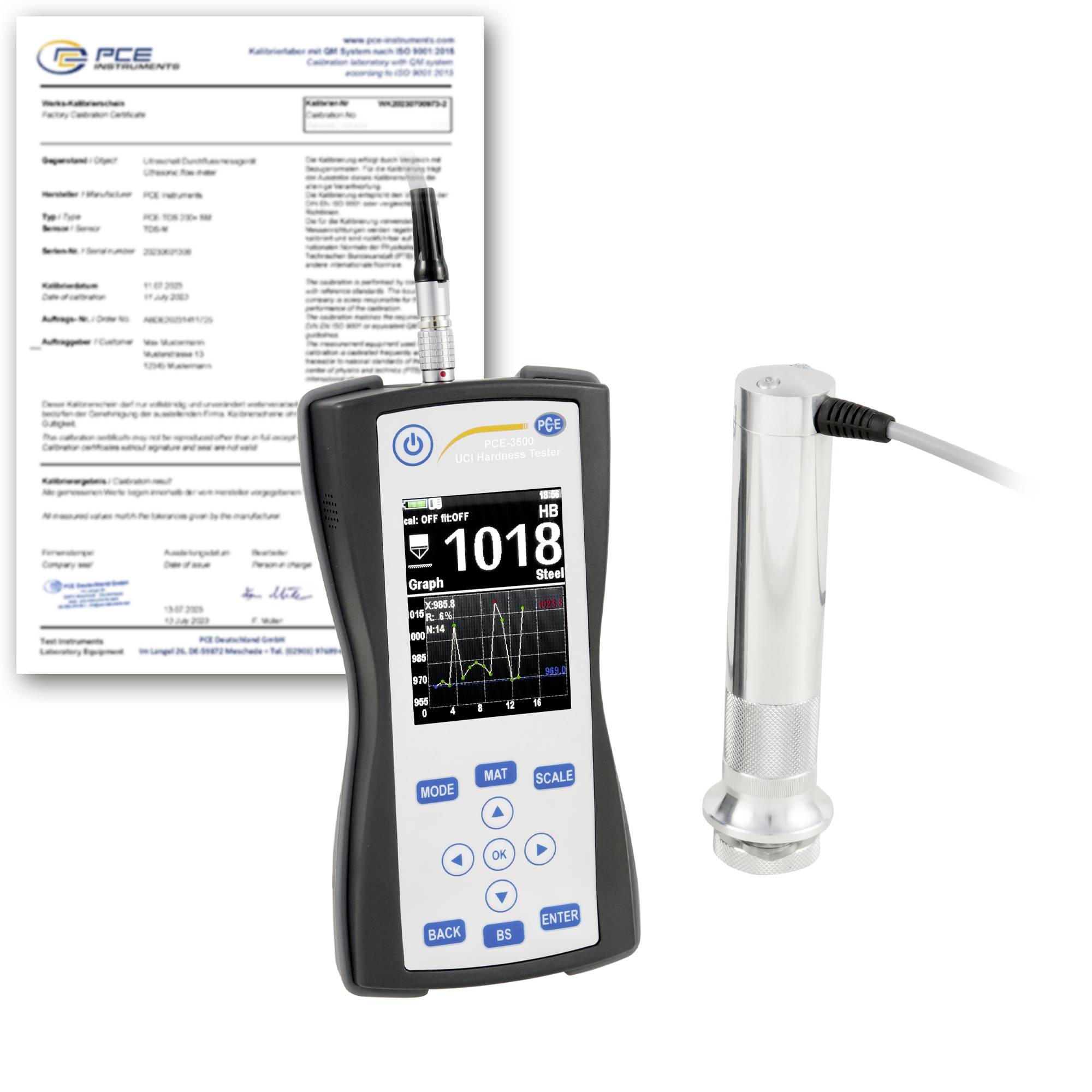

PCE Instruments PCE-3500-10-ICA Hardheidsmeter Leeb, UCI 230 - 940 HV, 20 - 70 HRC, 90 - 650 HB, 370 - 1740 MPA

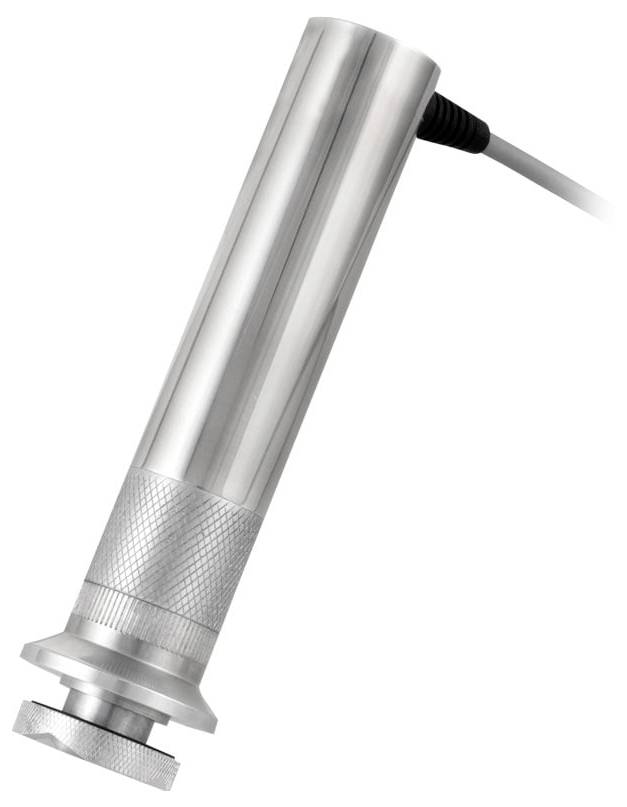

De ultrasone hardheidsmeter dient voor de niet-destructieve meting van metaalcomponenten. De ultrasone hardheidsmeter werkt volgens de Ultrasonic-contact impedance procedure. Bij de UCI-procedure wordt een Vickers-diamant aan de testsonde met eigen resonantie voorgesteld. Door het indrukken van de testsonde wordt de trillingsfrequentie gedempt afhankelijk van de hardheid van het oppervlak en afhankelijk van de E-module van het werkoppervlak en het contactvlak. De resulterende frequentieverschuiving kan, rekening houdend met een materiaalkarakteristiek, de hardheid van het oppervlak bepalen.

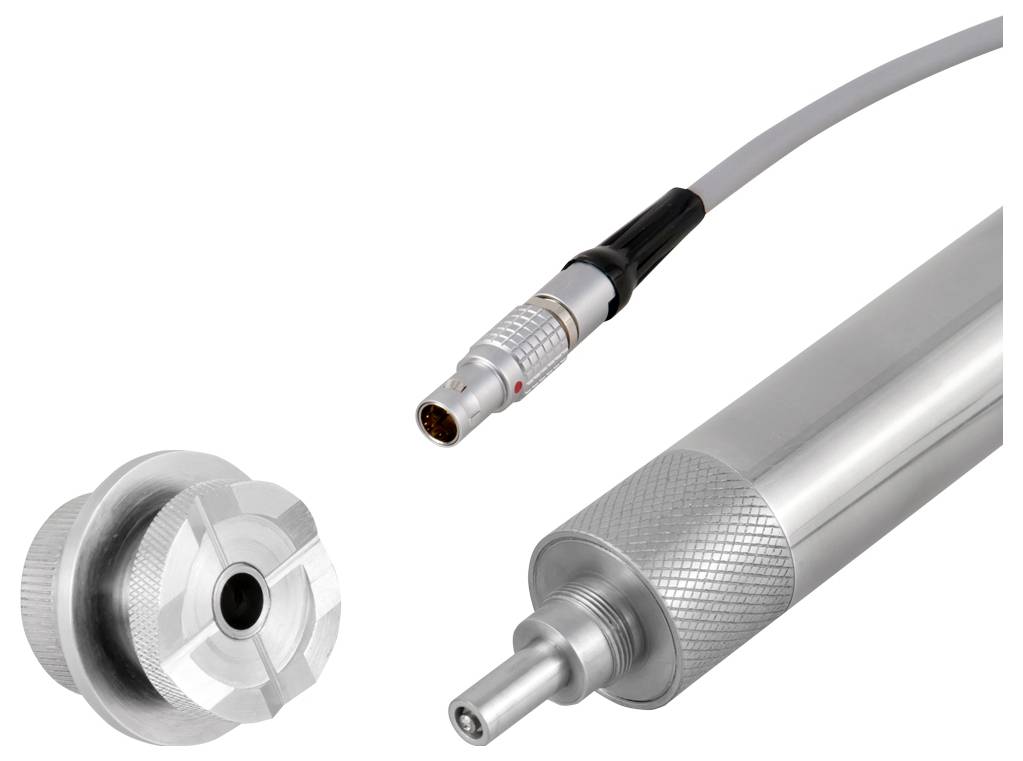

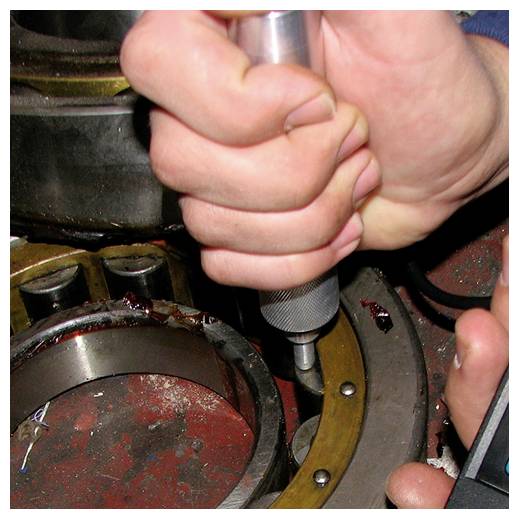

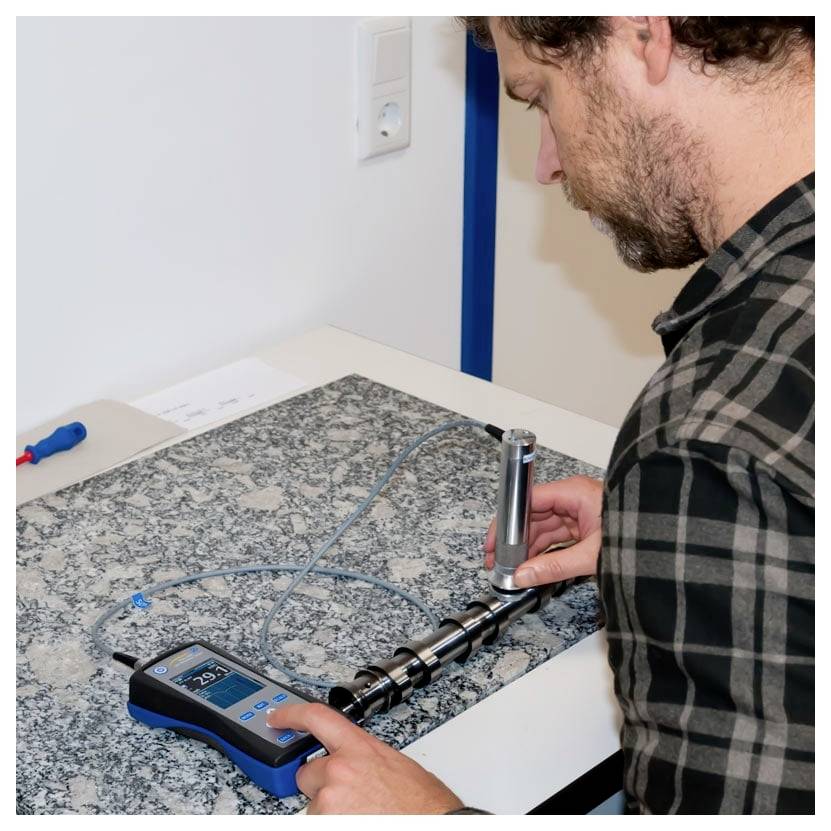

De ultrasone hardheidsmeter werkt niet-destructief. Er ontstaat weliswaar een microscopisch kleine indruk in het oppervlak, maar met het oog is deze in het algemeen niet zichtbaar. Door de geringe penetratiediepte van de Vickers-diamant is de ultrasone hardheidsmeter bijzonder geschikt voor randgelaagde geharde componenten zoals die bij bijv. het nitreren of induceren ontstaan. Typische toepassingen zijn bij stansgereedschappen, persen, dunwandige onderdelen, tandwielen, turbineschoepen, nokkenassen of lasnaden. De ultrasone hardheidsmeter is echter ook geschikt voor vele andere toepassingen op het gebied van hardheidscontrole. Dankzij verwisselbare sondes met verschillende aandrukkrachten kunnen verschillende toepassingen worden afgedekt.

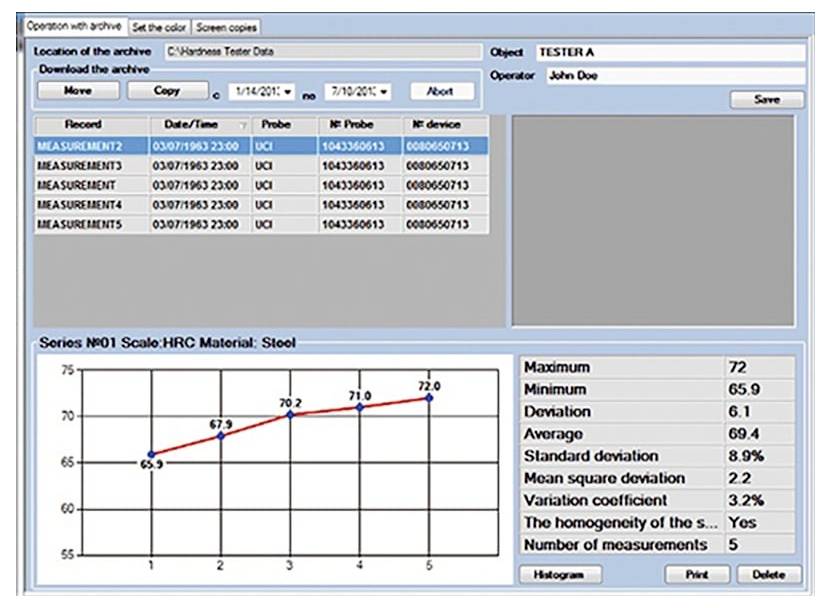

Nadat de hardheid van een onderdeel is gemeten, toont de ultrasone hardheidsmeter verschillende statistische waarden zoals min./max. En gemiddelden. Ook kunnen standaarddeviatie en andere coëfficiënten worden bepaald, ook de weergave van een histogram is mogelijk. Aangezien de ultrasone hardheidsmeter een intern geheugen heeft, kan de evaluatie van de meetgegevens na de meting met behulp van software worden uitgevoerd. De downloadkoppeling naar de software vindt u in de bedieningshandleiding.
