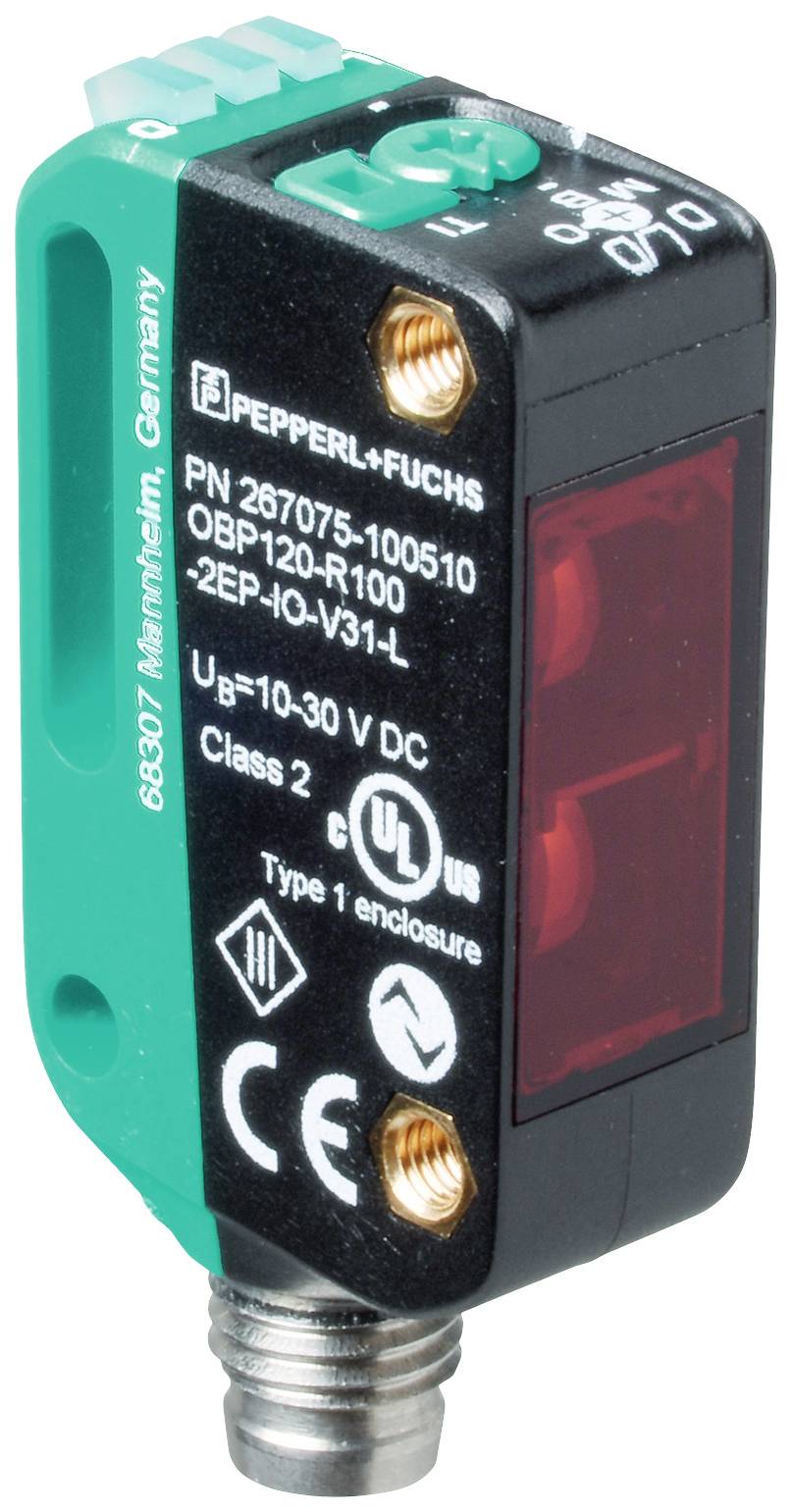

Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggermarkeringssensor 1 stuk(s) (l x b x h) 21.5 x 11 x 44.5 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Triggermarkeringssensor
Min. voedingsspanning
10 V/DC
Max. voedingsspanning
30 V/DC
Type
OBP120-R100-2EP-IO-V31-L
Inhoud
1 stuk(s)
Datasheet (PDF)
Aantal
Totaal (€ 301,65 / Stuk)
€ 301,65
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Triggermarkeringssensor
- Type
OBP120-R100-2EP-IO-V31-L
- Inhoud
1 stuk(s)
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Schakelspanning (max.)
30 V/DC
- Schakelstroom (max.)
100 mA
- Aansluiting
M8-stekker
IP67
IP69
IP69K
21.5 mm
- Breedte
11 mm
- Hoogte
44.5 mm
- Afm.
(l x b x h) 21.5 x 11 x 44.5 mm
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggermarkeringssensor 1 stuk(s) (l x b x h) 21.5 x 11 x 44.5 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Triggermarkeringssensor 1 stuk(s) (l x b x h) 21.5 x 11 x 44.5 mm
Omschrijving
Aftastbereik: 25... 120 mm, optische resolutie: Triggermarkering [zwart, 6%] 1 mm breedte op witte ondergrond [wit, 90%]; contrastverschil min. 50%, lichtzender: Laserdiode, lichttype: Rood, wissellicht, signaaluitgang: 2 uitgangen voor de tegenstanders, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link /Q - Pin2: NPN NC NC / donkerschakelend, PNP NO NO NO / lichtschakelend, aansluiting: Apparaatstekker M8 x 1, 4-polig, omgevingstemperatuur: -40... 60 °C (-40... 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- aftastbereik: 25... 120 mm
- instelbereik: 25... 120 mm
- referentieobject: Standaard wit, 100 mm x 100 mm
- lichtzender: Laserdiode
- lichtsoort: Rood, wissellicht
- laserkenmerken
- OPMERKING: LASERLICHT, NIET IN DE STRAAL KIJKEN
- Laserklasse: 1
- Golflengte: 680 nm
- Straaldivergentie: > 5 mrad d63 < 1 mm in het bereik 50 mm... 250 mm
- Impulsduur: 1,6 μs
- Herhalingsfrequentie: Ca. 28,5 kHz
- Max. Pulsenergie: 10,4 NJ
- optische resolutie: Triggermarkering [zwart, 6%] 1 mm breedte op witte ondergrond [wit, 90%]; contrastverschil min. 50%
- diameter lichtvlek: < 1 mm op een afstand van 60 mm
- openingshoek: Ca. 0,3°
- externe lichtgrens: En 60947-5-2: 40000 Lux
- Teach-in: Statische en dynamische Teach-in-parameters functionele veiligheid
- MTTFd: 560 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel: | statisch aan - object herkend | statisch uit - object niet herkend
- bedieningselementen: Teach-in-toets
- bedieningselementen: 5-traps draaischakelaar voor het selecteren van de bedrijfsmodielektrische gegevens
- nominale bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 20 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = pin 4)
- IO-Link versie: 1.1
- Apparaatprofiel:
- Smart sensor apparaat-ID: 0x110C01 (1117185)
- overdrachtssnelheid: COM2 (38,4 kbit/s)
- min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
- SIO-mode-ondersteuning: Ja
- compatibel Masterport-type: Auitgang
- schakeltype: De schakelwijze van de sensor is omschakelbaar. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link | /Q - Pin2: NPN NC NC / donkerschakelend, PNP NO NO NO / lichtschakelend
- signaaluitgang: 2 tegenschakeluitgangen, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- : DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 3300 Hz
- reactietijd: 125 μsconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2
- laserveiligheid: En 60825-1:2014goedkeuringen en certificaten
- EAC-conformiteit: TR CU 0202011
- veiligheidsklasse
- Nominale isolatiespanning: 30 V.
- Nominale stootspanningsbestendigheid: 800 V
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type-rating 1
- FDA-goedkeuring: IEC 60825-1:2007 compleet met 21 CFR 1040.10 en 1040.11 uitzondering voor deviations pursuant to Laser Notice No. 50, gedated June 24, 2007omgevingscondities
- omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)
- verontreinigingsgraad: 3mechanische gegevens
- breedte behuizing: 11 mm
- hoogte behuizing: 44,5 mm
- diepte behuizing: 21,5 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Apparaatstekker M8 x 1, 4-polig
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtuitgang: PMMA
- massa: Ca. 10 g
