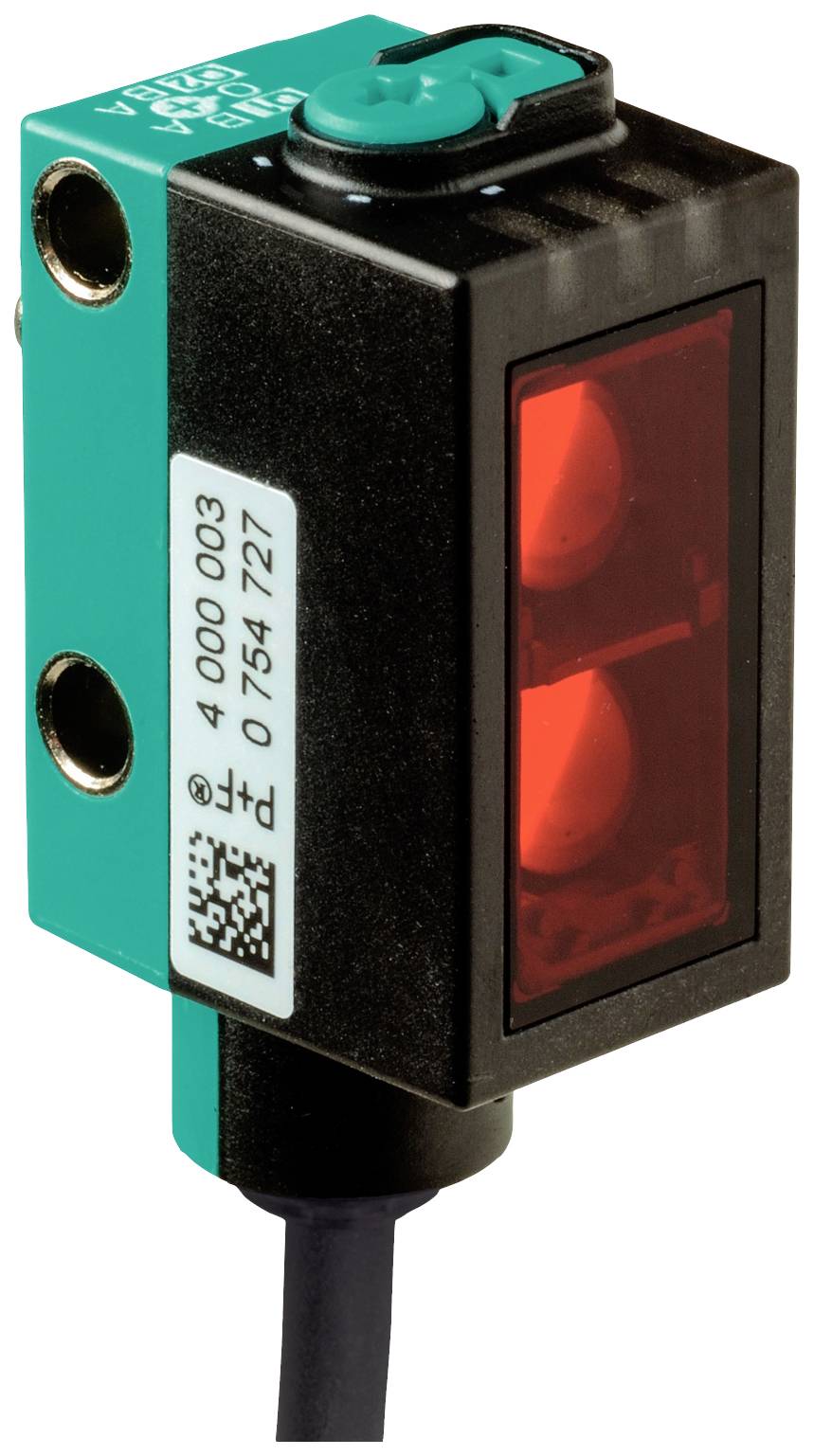

Pepperl+Fuchs OMT150-R101-EP-IO-0,3M-V3-L Afstandssensor 1 stuk(s) Bereik max. (in het vrije veld): 150 mm (l x b x h) 1
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Afstandssensor
Min. voedingsspanning
10 V/DC
Max. voedingsspanning
30 V/DC
Max. bereik
150 mm
Type
OMT150-R101-EP-IO-0,3M-V3-L
Datasheet (PDF)
Aantal
Totaal (€ 412,40 / Stuk)
€ 412,40
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Afstandssensor
- Type
OMT150-R101-EP-IO-0,3M-V3-L
- Inhoud
1 stuk(s)
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
Antivalent
- Schakelspanning (max.)
30 V/DC
- Schakelstroom (max.)
100 mA
- Max. schakelvermogen
3 W
- Kenmerken
LED-weergave
- Type zender
Laserdiode
- Straaldiameter
2 mm
- Laserklasse
1
- Uitgangen
PNP
NPN
- Resolutie
0.1 mm
- Reikwijdte min. (open veld)
60 mm
150 mm
- Kabellengte
0.3 m
IP67
IP69
IP69K
- Min. temperatuur
10 °C
- Max. temperatuur
60 °C
18.3 mm
- Breedte
13.9 mm
- Hoogte
41.4 mm
- Afm.
(l x b x h) 18.3 x 13.9 x 41.4 mm
- Soort schroefdraad
M8 x 1
- Fabrikantnr.
267075-100223
- Aantal polen
3
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2627644 Pepperl+Fuchs OMT150-R101-EP-IO-0,3M-V3-L Afstandssensor 1 stuk(s) Bereik max. (in het vrije veld): 150 mm (l x b x h) 1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2627644 Pepperl+Fuchs OMT150-R101-EP-IO-0,3M-V3-L Afstandssensor 1 stuk(s) Bereik max. (in het vrije veld): 150 mm (l x b x h) 1
Omschrijving
Lichtzender: Laserdiode, lichtsoort: Rood, wissellicht, signaaluitgang: 1 uitgang voor de tegenstander, kortsluitvast, Beveiligd tegen verkeerde polariteit, bestand tegen overspanning, interfacetype: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link, aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: 10... 60 °C (50... 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- meetbereik: 60... 150 mm
- referentieobject: Standaard wit, 100 mm x 100 mm
- lichtzender: Laserdiode
- lichtsoort: Rood, wissellicht
- laserkenmerken
- OPMERKING: LASERLICHT, NIET IN DE STRAAL KIJKEN
- Laserklasse: 1
- Golflengte: 680 nm
- Straaldivergentie: > 5 mrad d63 d63 < 1 mm in het bereik 50 mm... 250 mm
- Impulsduur: 3 μs
- Herhalingsfrequentie: Ca. 3 kHz
- Max. Pulsenergie: 15,2 NJ
- hoekafwijking: Max. +/- 1,5°
- lichtvlekdiameter: Ca. 2 mm op een afstand van 150 mm
- openingshoek: Ca. 1°
- externe lichtgrens: En 60947-5-2: 30000 lux
- resolutie: 0,1 mmkarakteristieke gegevens functionele veiligheid
- MTTFd: 560 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel:statisch aan - schakeluitgang actief uit - schakeluitgang inactief
- bedieningselementen: Teach-in-toets
- bedieningselementen: 5-traps draaischakelaar voor de keuze van de bedrijfsmodielektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 25 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = pin 4)
- Apparaatprofiel: Smart sensor
- overdrachtssnelheid: COM2 (38,4 kbit/s)
- IO-Link versie: 1.1
- min. Cyclustijd: 3 ms
- procesgegevensbreedte: Procesgegevens ingang 3 bytes procesgegevens uitgang 2 bit
- SIO-modus ondersteuning: Ja
- apparaat ID: 0x110906 (1116422)
- compatibel Masterport type: Auitgang
- schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link |
- Signaaluitgang: 1 GDP-uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- : DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- -responsietijd: 2 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2
- laserveiligheid: En 60825-1:2014meetnauwkeurigheid
- temperatuurafwijking: 0,05%/K
- opwarmtijd: 5 min
- reproduceerbaarheid: ≤ 1%
- lineariteitsfout: ± 1%goedkeuringen en certificaten
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1
- FDA-goedkeuring: IEC 60825-1:2007 compleet met 21 CFR 1040.10 en 1040.11 uitzondering voor deviations pursuant to Laser Notice No. 50, gedated June 24, 2007omgevingscondities
- omgevingstemperatuur: 10... 60 °C (50... 140 °F)
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 13,9 mm
- hoogte behuizing: 41,4 mm
- diepte behuizing: 18,3 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Vaste kabel 300 mm met stekker M8 x 1,
- 3-polig materiaal
- Behuizing: PC (polycarbonaat)
- Lichtopening: PMMA
- massa: Ca. 17 g
- kabellengte: 0,3 m
