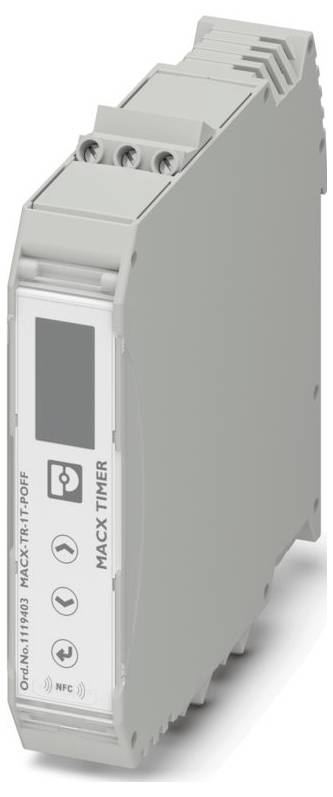

Phoenix Contact 1119403 MACX-TR-1T-POFF Tijdrelais Uitschakelvertraging 1 stuk(s) Tijdsduur: 10 ms - 10 min. 2x wisselco
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Tijdrelais
Uitvoering
Uitschakelvertraging
Functies
Terugvalvertraging
Min. voedingsspanning
24 V DC/AC
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 79,33 / Stuk)
€ 79,33
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Technische specificaties
- Aansluitmethode: schroefaansluiting
- Aanhaalmoment: 0,5 Nm- 0,6 Nm (5 lb in ... 7 lb in)
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 24- 14
- Breedte: 22,5 mm
- Hoogte: 109 mm
- Diepte: 114 mm
- Kleur: Grijs (RAL 7042)
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 2000 m.
- Normen/bepalingen: IEC 60947-5-1;IEC 61812-1
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 3
- Toegestane luchtvochtigheid (gebruik): 10%... 95% (niet condenserend)
- Nominale frequentie: 48 Hz ... 63 Hz
- Isoleerlengte: 10 mm
- Spanningsbestendigheid: 2 kV ((2 mA, 60 s) (IEC 60947-5-1))
- Inbouwpositie: willekeurig
- Etikettering: GB/T 14048.5
- UL, USA/Canada: UL, USA/Canada
- CE: CE
- INGANGSSPANNINGSBEREIK: 24 V AC/DC ... 240 V AC/DC (-15 % ... +10 %)
- Nominaal opgenomen vermogen: 2,5 VA (0,8 W)
- Montage-instructie: Op standaardrail NS 35 conform en 60715
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
- Straling van de horsmakreel: Straling van de horsmakreel
- Immuniteit EN 61000-6-2
- Schakelspanning maximaal: 400 V AC
- Isolatie: basisisolatie
- Contactuitvoering: 2 potentiaalvrije wisselcontacten
- Nominale isolatiespanning: 300 V AC
- Schakelen: Schakelen
- Levensduur mechanisch: Ca. 3 x 104 schakelcycli
- Contactmateriaal: AgNi (90/10)
- Uitschakelvermogen (ohmse belasting) maximaal: 2000 VA (8 A / 250 V AC)
- Levensduur elektrisch: Ca. 1x 105 schakelcycli, ohmse belasting 2000 V A.
- Uitgangszekering: 8 A (koppeling)
- Hersteltijd: 250 ms
- Herhaalbaarheid: ≤ 0,05 % ( mg/L )
- Isolatietype behuizing: PBT
- CCC: CCC
- Instelbereik tijd: 10 ms ... 10 min
- Nauwkeurigheid: ≤ 0,5 % ( mg/L )
- Temperatuurcoëfficiënt typisch: ≤ 0,01 %/ °C
- Schokbestendigheid: 4 kV (1.2/50 µs, IEC 60947-5-1)
Piece
- Soortnaam
Tijdrelais
- Type
MACX-TR-1T-POFF
- Uitvoering
Uitschakelvertraging
- Aansluiting
Schroeven
- Functies
Terugvalvertraging
- Min. voedingsspanning
24 V DC/AC
- Max. voedingsspanning
240 V DC/AC
- Voedingsspanning
24 - 240 V DC/AC
2x wisselcontact
- Contactmateriaal
AgNi 90/10
- Schakelspanning (max.)
400 V/AC
- Max. schakelvermogen
2000 VA
- Tijdsduur (min.)
10 ms
- Tijdsduur (max.)
10 min.
- Min. temperatuur
-25 °C
- Max. temperatuur
60 °C
IP20
114 mm
- Breedte
22.5 mm
- Hoogte
109 mm
- Diepte
114 mm
- Afm.
(l x b x h) 114 x 22.5 x 109 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF Tijdrelais Uitschakelvertraging 1 stuk(s) Tijdsduur: 10 ms - 10 min. 2x wisselco
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3564747 Phoenix Contact 1119403 MACX-TR-1T-POFF Tijdrelais Uitschakelvertraging 1 stuk(s) Tijdsduur: 10 ms - 10 min. 2x wisselco
Omschrijving
Tijdrelais met uitschakelvertraging, breed voedingsspanningsbereik van 24 V AC/DC ... 240 V AC/DC, instelbare tijd (10 ms ... 10 min), twee configuratiemogelijkheden, wachtwoordbeveiliging, 2 PDT's, schroefaansluiting.
