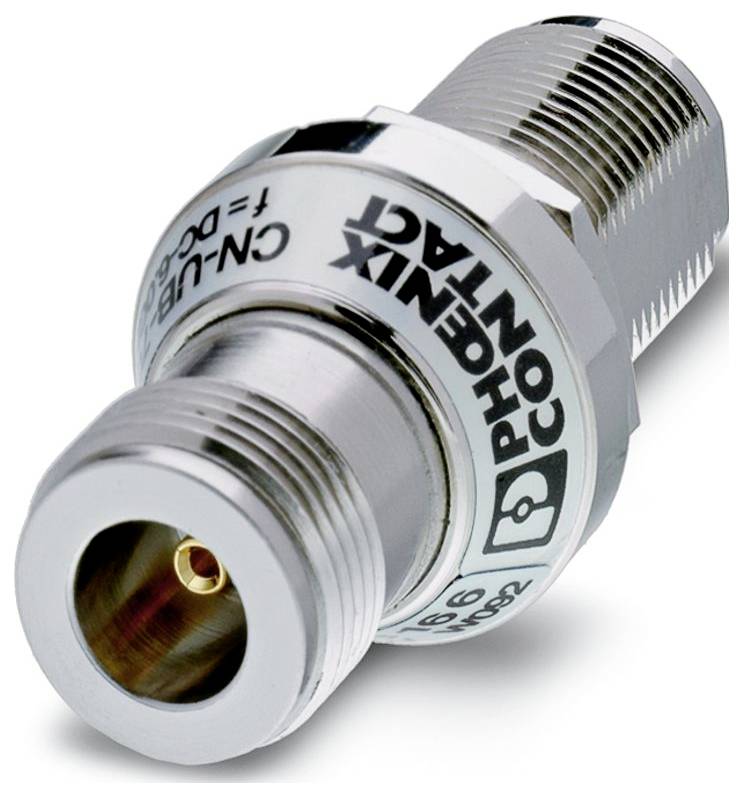

Phoenix Contact 2803153 CN-UB-70DC-6-SB Overspanningsbeveiliging Overspanningsbeveiliging voor: N (coax) 10 kA Piece 1 s kopen ? Conrad Electronic

Phoenix Contact 2803153 CN-UB-70DC-6-SB Overspanningsbeveiliging Overspanningsbeveiliging voor: N (coax) 10 kA Piece 1 s-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 22 sep.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 107,43 / Stuk)

€ 107,43

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Juridisch probleem melden

Technische specificaties

IEC-TESTKLASSE: C2;C3;D1
Model: Tussenstekker
Melding overspanningsbeveiliging defect: Geen
Aansluitmethode: N-connector 50 Ω
Aanhaalmoment: 1,4 Nm- 1,7 Nm (N-koppelingsmoer)
Breedte: 24 mm
Hoogte: 24 mm
Diepte: 50 mm
Kleur: Nikkelkleurig
Materiaal behuizing: Messing (CuZn)
Mechanische gegevens: Mechanische gegevens
Open zijwand: Nee
Werkingsrichting: Line-Shield/Earth Ground
Hoogste permanente spanning UC: 70 V DC;50 V AC
Nominale stroom: 10 A
Werkende werkzame stroom IC bij UC: ≤ 1 µA
Nominale lekstroom in (8/20) µs: 5 kA
Pulse-lekstroom Iimp (10/350) µs: 1 kA
Uitgangsspanningsbegrenzing bij 1 KV/µs (Ader-aarde) statisch: ≤ 650 V.
Beschermingsniveau omhoog (Ader-aarde): ≤ 800 V (C2 - 4 kV / 2 kA);≤ 1 kV (C2 - 10 kV / 5 kA)
Capaciteit (Ader-aarde): type. 1,5 PF
Schokbestendigheid (Ader-aarde): C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 1 kA
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP68 / IP68
Omgevingstemperatuur (bedrijf): -40 °C- 90 °C
Normen/bepalingen: IEC 61643-21
Nota: 2000
Montagemethode: Aansluitspecifieke tussenhoeken
Flitserteststroom (10/350) µs, stroomgeleidingswaarde Iimp: 1 kA
Nominale lekstroom in (8/20) µs (aarde van de ader): 5 kA
Pulse-lekstroom Iimp (10/350) µs (Ader-aarde): 1 kA
Uitgangsspanningsbegrenzing bij 1 KV/µs (Ader-aarde) spike: ≤ 650 V.
Responsietijd ta (Ader-aarde): ≤ 100 ns
Lucht- en oorlogsroutes: Lucht- en oorlogs routes
Algemeen: Algemeen
Demping AE, asym.: 0,1 dB (≤ 6 GHz)
Materiaal oppervlak behuizing: Ni
Lekstroom Imax (8/20) µs maximum (Ader aarde): 10 kA
Hoogste permanente spanning UC (ader-aarde): 70 V DC;50 V AC
Responsietijd ta (ader-afscherming): ≤ 100 ns
Normen specificatie informatietechnologie: Normen specificatie informatietechnologie
VDE-KLASSE: C2;C3;D1
Materiaal (afdichting): silicone
Materiaal binnengeleider: BeCu
Materiaal binnengeleider oppervlak: Goud
Materiaal isolerend lichaam: PTFE
Nominale lekstroom in (8/20) µs (ader-afscherming): 5 kA
Lekstroom Imax (8/20) µs maximum (ader-scherm): 10 kA
Nennimpulsstroom Ian (10/1000)µs (ader-scherm): 100 A.
Uitgangsspanningsbegrenzing bij 1 KV/µs (ader-afscherming) spike: ≤ 650 V.
Beschermingsniveau omhoog (ader-afscherming): ≤ 800 V (C2 - 4 kV / 2 kA);≤ 1 kV (C2 - 10 kV / 5 kA)
Grensfrequentie fg (3 dB), asym. (Scherm) in het 50 Ω-systeem: > 6 GHz
Frequentiebereik 0 Hz tot 6 GHz
Stand-aslengte VSWR in 50-Ω-systeem: type. 1,15 (≤ 6 GHz)
Toegestaan RF-vermogen Pmax bij VSWR=xx (50 ohm-systeem): 30 W (VSWR = 1,15)
Capaciteit asymmetrisch (scherm): type. 1,5 PF
Uitgangsspanningsbegrenzing bij 1 KV/µs (ader-afscherming) statisch: ≤ 650 V.
Schokbestendigheid (ader-afscherming): C2 - 10 kV/5 kA;C3 - 100 A;D1 - 1 kA
AC-weerstand (ader-afscherming): 5 A - 1 s.

Soortnaam: Overspanningsbeveiliging

Overspanningsbeveiliging voor: N (coax)

Lekstroom: 10 kA

Uitvoering: Tussenstekker

: IP68

Fabrikantnr.: 2803153

Afm.: (l x b x h) 50 x 24 x 24 mm

: 50 mm

Breedte: 24 mm

Hoogte: 24 mm

Diepte: 50 mm

Inhoud: 1 stuk(s)

: Piece

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Overspanningsbeveiliging Overspanningsbeveiliging voor: N (coax) 10 kA Piece 1 s

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Overspanningsbeveiliging Overspanningsbeveiliging voor: N (coax) 10 kA Piece 1 s

Omschrijving

Tussenstekker met overspanningsbeveiliging voor coaxiale signaalinterfaces. Aansluiting: N-connector stekkerbus

De teksten voor dit artikel zijn automatisch vertaald.
