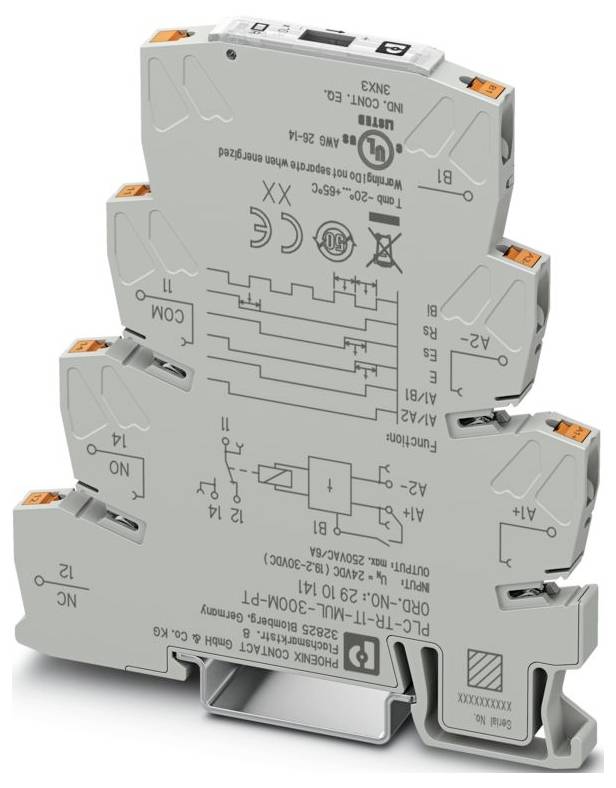

Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT Tijdrelais Multifunctioneel 24 V/DC 1 stuk(s) Tijdsduur: 0.1 s - 300 min.
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Tijdrelais
Uitvoering
Multifunctioneel
Functies
Instelbare vertraging
Voedingsspanning
24 V/DC
Datasheet (PDF)
687 Stuk(s)
Aantal
Totaal (€ 71,07 / Stuk)
€ 76,02
-7 %
€ 71,07
excl. btw
Gratis verzending*
Tijdrelais
Technische specificaties
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,14 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 26- 14
- Breedte: 6,2 mm
- Hoogte: 80 mm
- Diepte: 86 mm
- Kleur: Grijs (RAL 7042)
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -20 °C- 65 °C
- Omgevingstemperatuur (opslag/transport): -25 °C... 80 °C
- Hoogte: ≤ 2000 m.
- Normen/bepalingen: IEC 61812-1;IEC 60947-5-1
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Toegestane luchtvochtigheid (gebruik): 15 %... 85%
- Aanwijzing aansluiting: Potentiaalvastlopen, klemmen A1-B1
- Isoleerlengte: 8 mm
- Inbouwpositie: willekeurig
- Etikettering: UL/C-UL listed UL 508
- UL, USA/Canada: UL, USA/Canada
- Bedrijfsmodus: 100% ED
- CE: CE
- INGANGSSPANNINGSBEREIK: 24 V DC (19,2 V DC ... 30 V DC)
- Nominaal opgenomen vermogen: 0,45 W (bij 24 V DC)
- Montage-instructie: Op standaardrail NS 35 conform en 60715
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
- Straling van de horsmakreel: Straling van de horsmakreel
- Immuniteit EN 61000-6-2
- Schakelspanning maximaal: 250 V AC
- Statusindicatie: LED groen (Power);LED geel (relais actief)
- Contactuitvoering: 1 potentiaalvrije wisselaar
- Nominale isolatiespanning: 300 V AC
- Toegekende stootspanning: 6 kV
- Schakelen: Schakelen
- Levensduur mechanisch: 2x 107 schakelcycli
- Uitschakelvermogen (ohmse belasting) maximaal: 1500 VA (6 A/250 V AC)
- Levensduur elektrisch: 2x 105 schakelcycli
- Uitgangszekering: 6,3 A (koppeling)
- Hersteltijd: 50 ms
- Herhaalbaarheid: ≤ 0,5 % (van volledige schaal)
- Isolatietype behuizing: Polyamide PA, zelfdovend
- Instelbereik tijd: 0,1 s ... 300 min (4 tijdseindbereiken)
- Instelnauwkeurigheid: ≤ 2,5 % (van volledige schaal)
- Belastingen: Belastingen
- Stuurimpulsen lengte: ≥ 50 ms
Piece
- Soortnaam
Tijdrelais
- Type
PLC-TR-1T-MUL-300M-PT
- Uitvoering
Multifunctioneel
- Aansluiting
Push-In-veeraansluiting
- Functies
Instelbare vertraging
- Voedingsspanning
24 V/DC
- Min. voedingsspanning
19.2 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
19.2 - 30 V/DC
1x wisselcontact
- Schakelspanning (max.)
250 V/AC
- Max. schakelvermogen
1500 VA
- Tijdsduur (min.)
0.1 s
- Tijdsduur (max.)
300 min.
- Min. temperatuur
-20 °C
- Max. temperatuur
65 °C
IP20
- Breedte
6.2 mm
- Hoogte
80 mm
- Diepte
86 mm
- Afm.
(b x h x d) 6.2 x 80 x 86 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3580315 Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT Tijdrelais Multifunctioneel 24 V/DC 1 stuk(s) Tijdsduur: 0.1 s - 300 min.
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3580315 Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT Tijdrelais Multifunctioneel 24 V/DC 1 stuk(s) Tijdsduur: 0.1 s - 300 min.
Omschrijving
Multifunctioneel tijdrelais in bijzonder smalle constructie met 4 functies, instelbaar tijdbereik (0,1 s tot 300 min), 1 wisselcontact, push-in-aansluiting
