Siemens 3RA2220-4AH26-0BB4 3RA22204AH260BB4 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom kopen ? Conrad Electronic

Elektrische schakelaar in schakelkastmontage; toont een vermogensschakelaar met meerdere besturingscomponenten, geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Zicht op een geopende machineregelaar naast een raam dat nat is van regendruppels. Op de achtergrond een onscherpe industriële installatie.

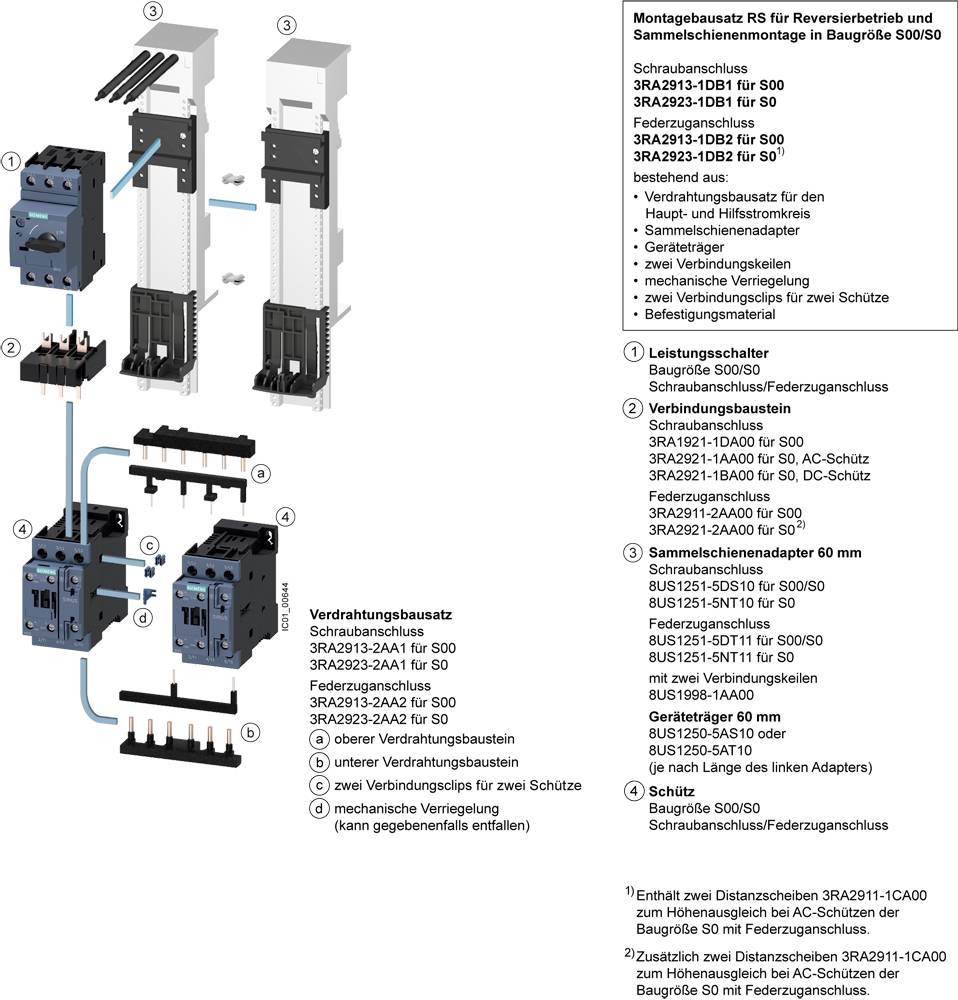

'Montagekit RS voor omkeerwerking en railsystemen in afmetingsmaat S00/S0'. Afbeelding toont de componenten en hun montage.

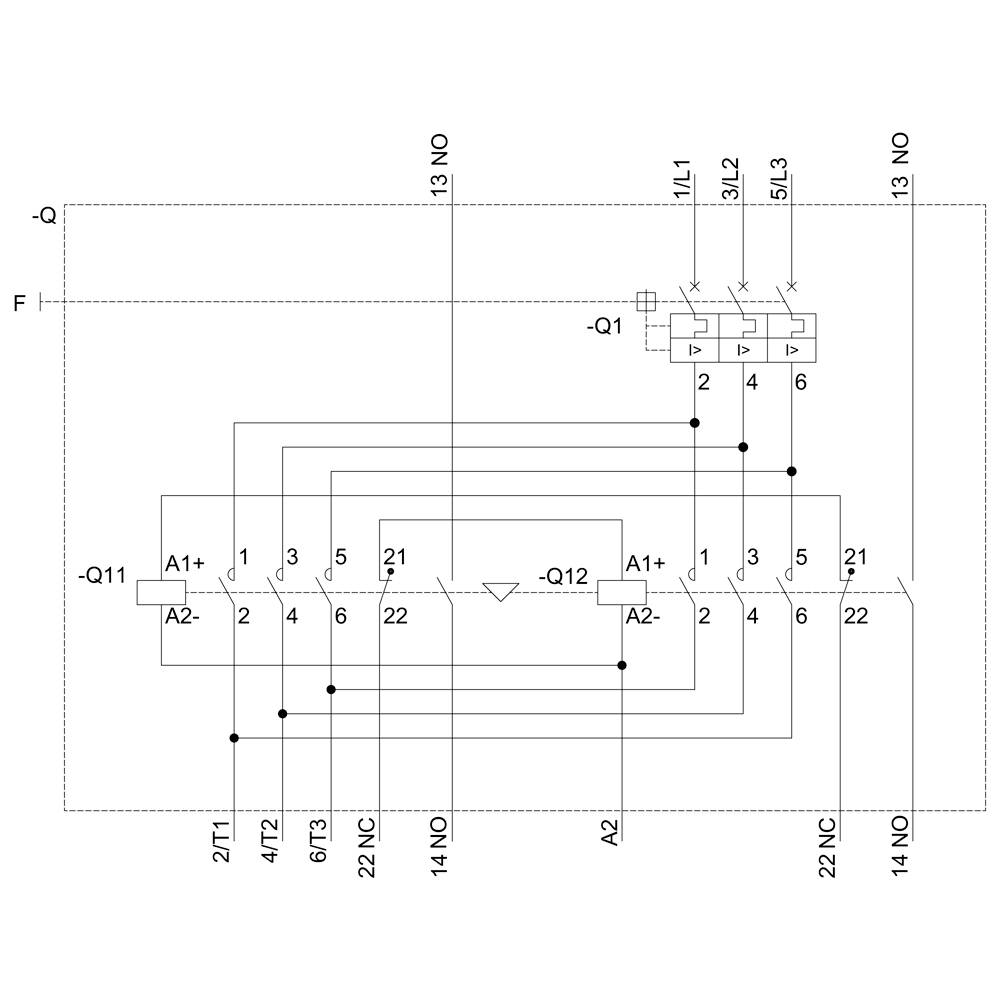

Schematische weergave van een elektrisch schakelschema met relais, schakelplanelementen en verbindingslijnen voor het besturen van een schakeling.

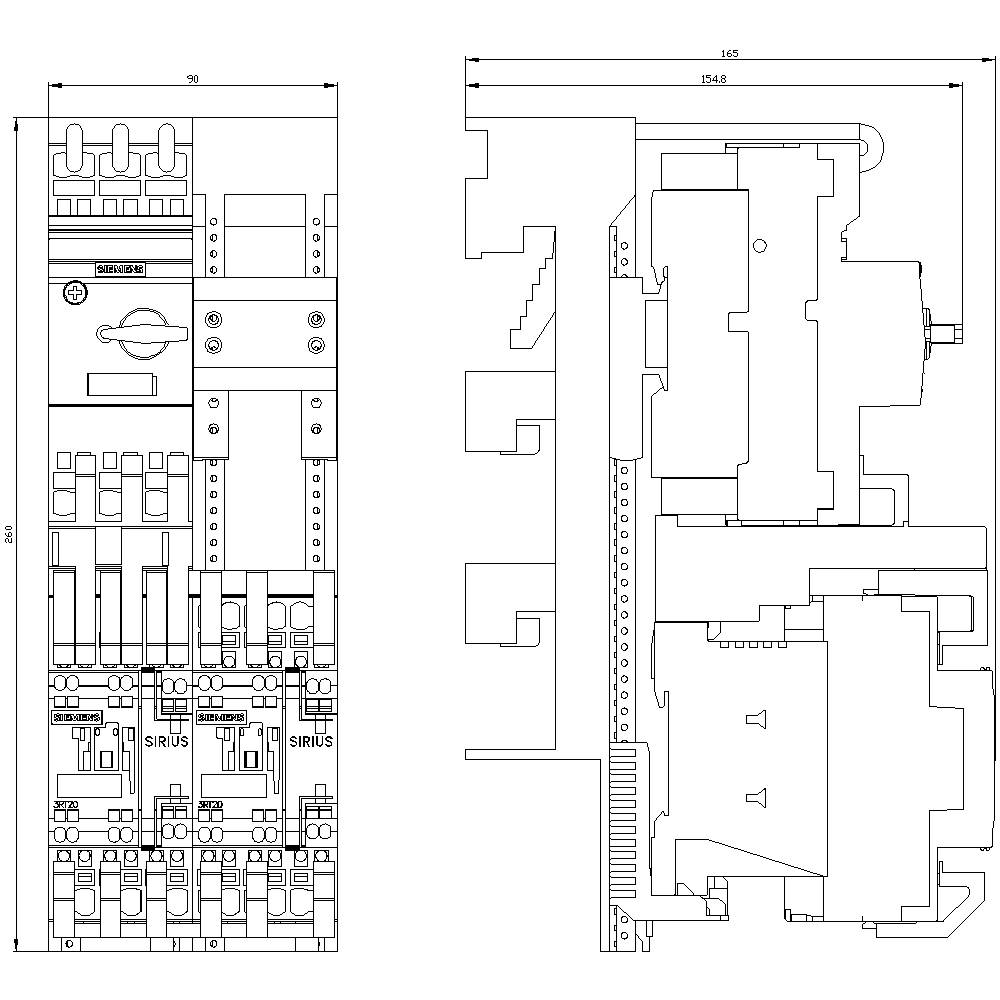

Technische tekening van een elektrische schakelkast, met gedetailleerde componentmarkeringen en afmetingen in millimeters.

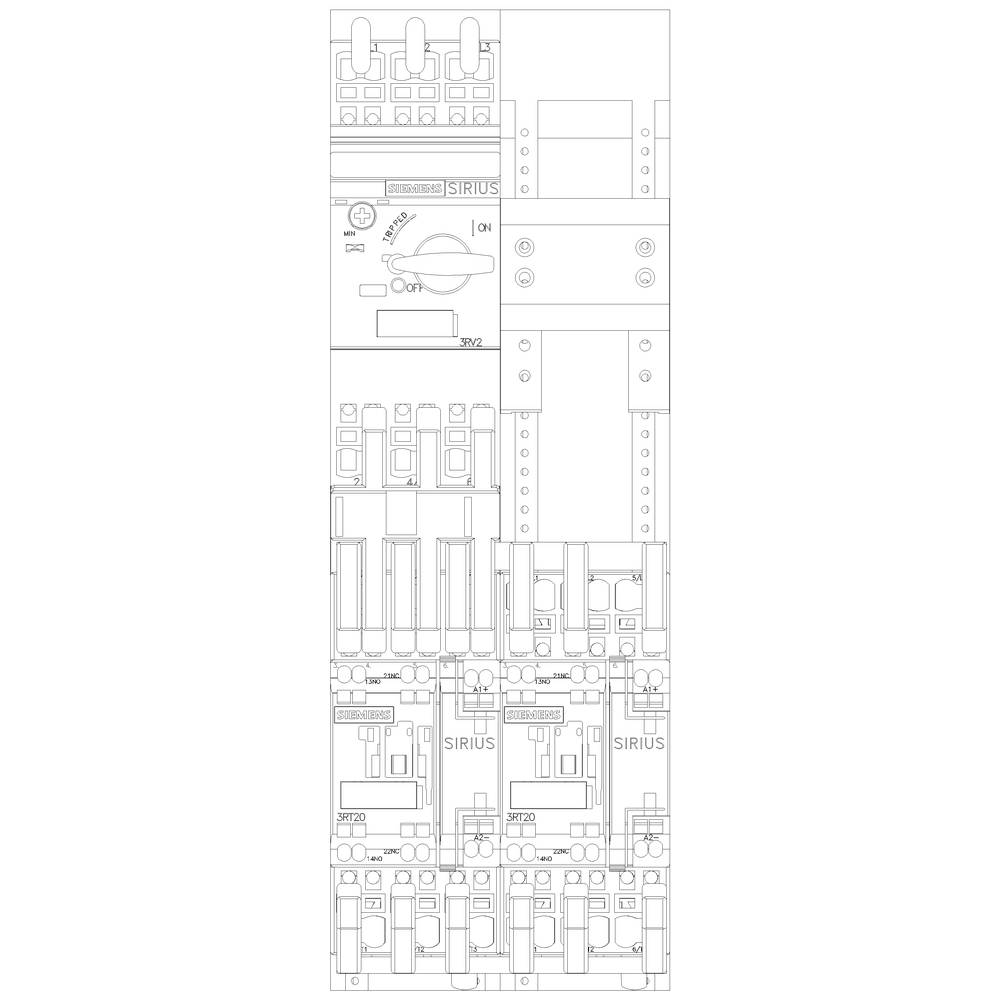

Tekening van een schakelkast met zekeringen, schakelaars en merklabel 'SIRIUS'. Bovenste helft: zekeringen en hoofdschakelaar, onderste helft: meerdere relais.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 420,66 / Stuk)

€ 420,66

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, afneemster, S0, 10-16A, DC 24V, 150 kA

Nominale spanning: 690 V
Nominale stroom: 15.5 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: trekveeraansluiting
Afmetingen van verbraucherabzweigs: S0
Bedrijfsfrequentie: 50/60 Hz

Soortnaam: Aftakking voor apparaat

Motorvermogen bij 400 V: 7.5 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: voor vastklikken op verzamelrailsysteem 60 mm

Fabrikantnr.: 3RA22204AH260BB4

Nominale stroom: 15.5 A

Nominale stroom (afgerond): 15.5 A

Type: 3RA2220-4AH26-0BB4

Afm.: (b x h x d) 90 x 260 x 165 mm

Breedte: 90 mm

Hoogte: 260 mm

Diepte: 165 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 90

: 260 mm

: 165 mm

: FALSE

: 7.5 kW

: 1

: 16 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: DC

: Other

: 16 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Type

Motorvermogen bij 400 V

Siemens 3RA2220-4AH26-0BB4 3RA22204AH260BB4 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom 15.5 A

Artikelnummer:1744469

Dit product

15.5 A

3RA2220-4AH26-0BB4

7.5 kW

Siemens 3RA2220-1FD24-0BB4 3RA22201FD240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 1.5 kW 690 V Nominale stroom 3.6 A

Artikelnummer:1699317

3.6 A

3RA2220-1FD24-0BB4

1.5 kW

Siemens 3RA2220-4BD26-0BB4 3RA22204BD260BB4 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom 15.5 A

Artikelnummer:1699320

15.5 A

3RA2220-4BD26-0BB4

7.5 kW

Siemens 3RA2220-1JD24-0BB4 3RA22201JD240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.4 kW 690 V Nominale stroom 8.5 A

Artikelnummer:1704752

8.5 A

3RA2220-1JD24-0BB4

0.4 kW

Siemens 3RA2220-4AD26-0BB4 3RA22204AD260BB4 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom 15.5 A

Artikelnummer:1704753

15.5 A

3RA2220-4AD26-0BB4

7.5 kW

Siemens 3RA2220-4BB27-0BB4 3RA22204BB270BB4 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom 15.5 A

Artikelnummer:1705111

15.5 A

3RA2220-4BB27-0BB4

7.5 kW

Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 1.5 kW 690 V Nominale stroom 3.6 A

Artikelnummer:1744453

3.6 A

3RA2220-1FB24-0BB4

1.5 kW

Siemens 3RA2220-1GB24-0BB4 3RA22201GB240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 2.2 kW 690 V Nominale stroom 4.9 A

Artikelnummer:1744455

4.9 A

3RA2220-1GB24-0BB4

2.2 kW

Siemens 3RA2220-1JB24-0BB4 3RA22201JB240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.4 kW 690 V Nominale stroom 8.5 A

Artikelnummer:1744459

8.5 A

3RA2220-1JB24-0BB4

0.4 kW

Siemens 3RA2220-1KB24-0BB4 3RA22201KB240BB4 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom 11.5 A

Artikelnummer:1744461

11.5 A

3RA2220-1KB24-0BB4

5.5 kW

Documenten en downloads

Datablad

Datablad 1744469 Siemens 3RA2220-4AH26-0BB4 3RA22204AH260BB4 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744469 Siemens 3RA2220-4AH26-0BB4 3RA22204AH260BB4 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom

Omschrijving

Consumentenaftakking zonder beveiliging, omkeermodus AC 400 V, maat S0 10,0...16,0 A DC 24 V veerverbinding voor 60 mm verzamelrailsystemen (voldoet ook aan kaarttype 1) kaart 2, IQ = 150 kA 1S+1Ö (contactor) keerkoppeling SIRIUS 3RA22 voor het beschermen en starten van motoren.
De softstarter met reverse 3RA22 is een geteste en in de fabriek voorgemonteerde combinatie van een vermogensschakelaar 3RV2 en twee contactoren 3RT2, die al kant-en-klaar bedraad en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Zeven worden in schroef- en veersluittechniek voor montage op DIN-rail, schroefbevestiging en montage op 60 mm-verzamelrail aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA22 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
