Siemens 3RV2021-1KA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 9 - 12.5 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

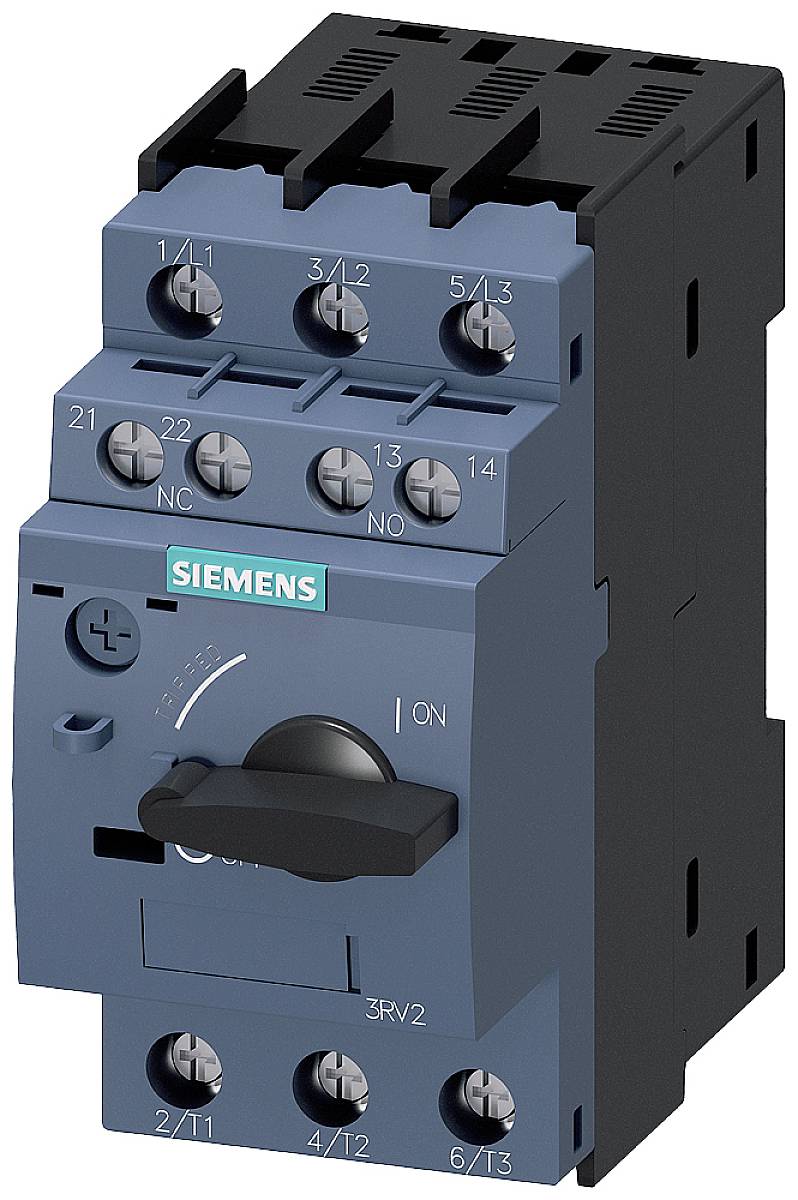

Een grijze vermogensschakelaar van Siemens met meerdere aansluitklemmen en een draaiknop voor de besturing van elektrische systemen.

Afbeelding vergelijkbaar

Een schakelkast met open deuren onthult talrijke kabels en elektrische componenten. Op de achtergrond is een raam te zien met regendruppels.

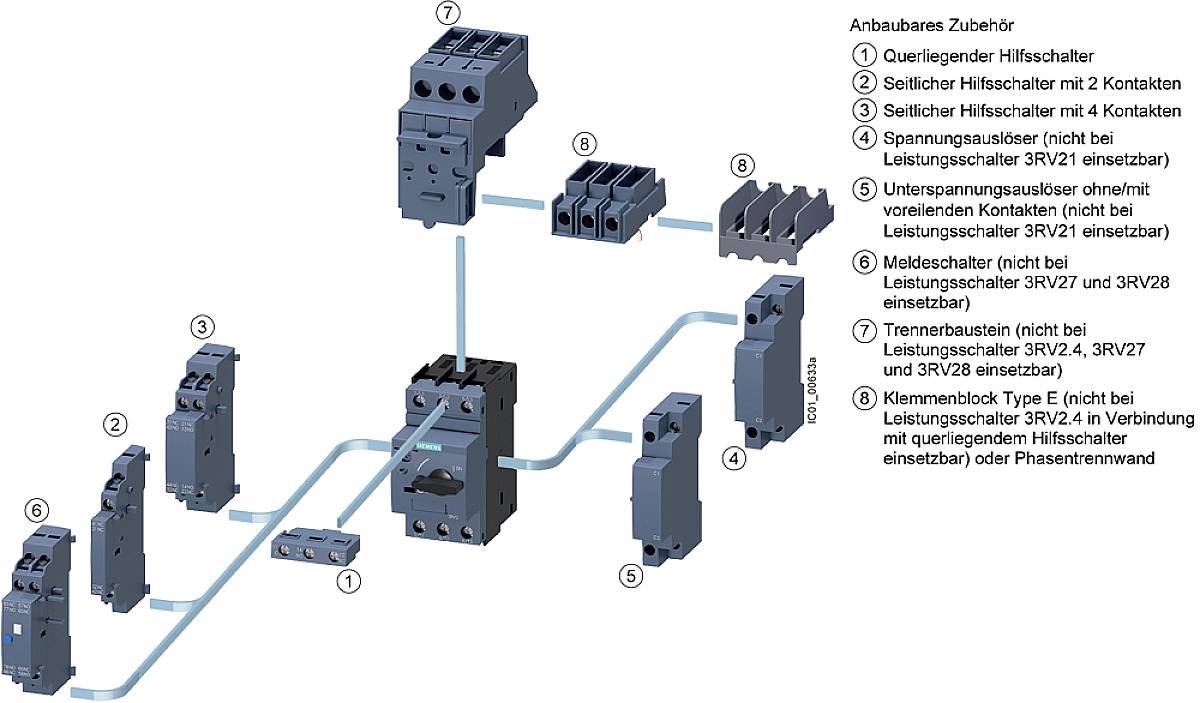

'Toebehoren voor montage' diagram. Componenten omvatten Dwarsliggende en Zijdelingse hulpschakelaar, Spanning- en meldingsaansluiting, Scheidingsblok. Verbindingen worden weergegeven door lijnen.

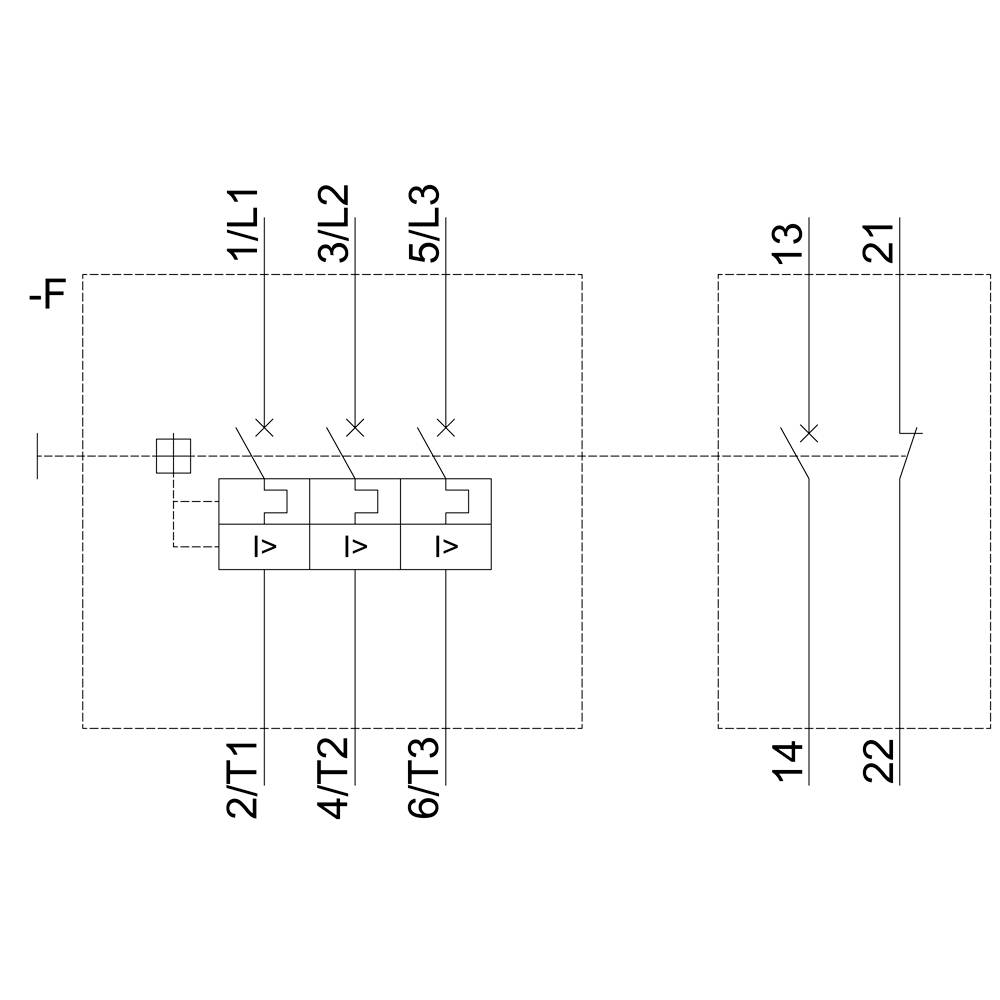

Schakelschema van een elektrische schakeling met drie contactoren (1/L1, 3/L2, 5/L3) aangesloten op beschermingsapparaat (-F), toont drie fasen.

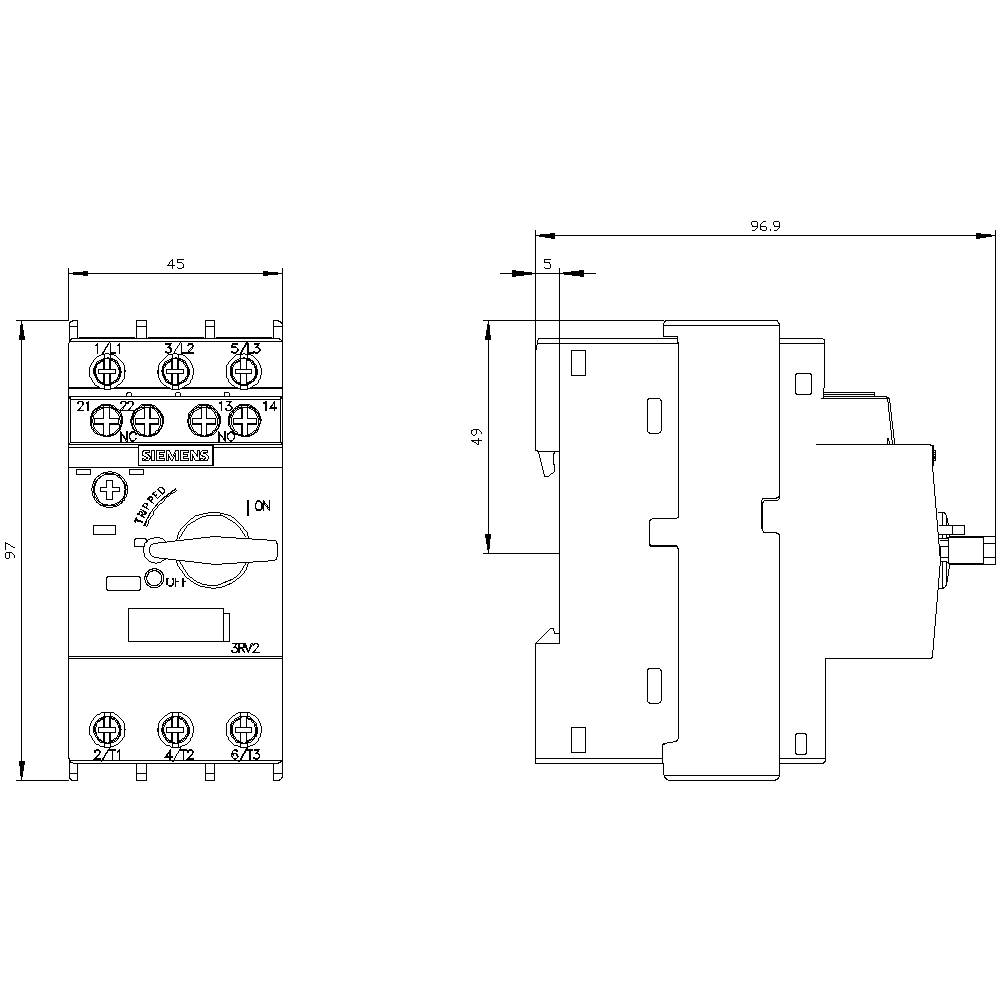

Technische tekening van een elektronisch apparaat met afmetingen. Links vooraanzicht met bedieningsknoppen, rechts zijaanzicht met hoogte en breedte.

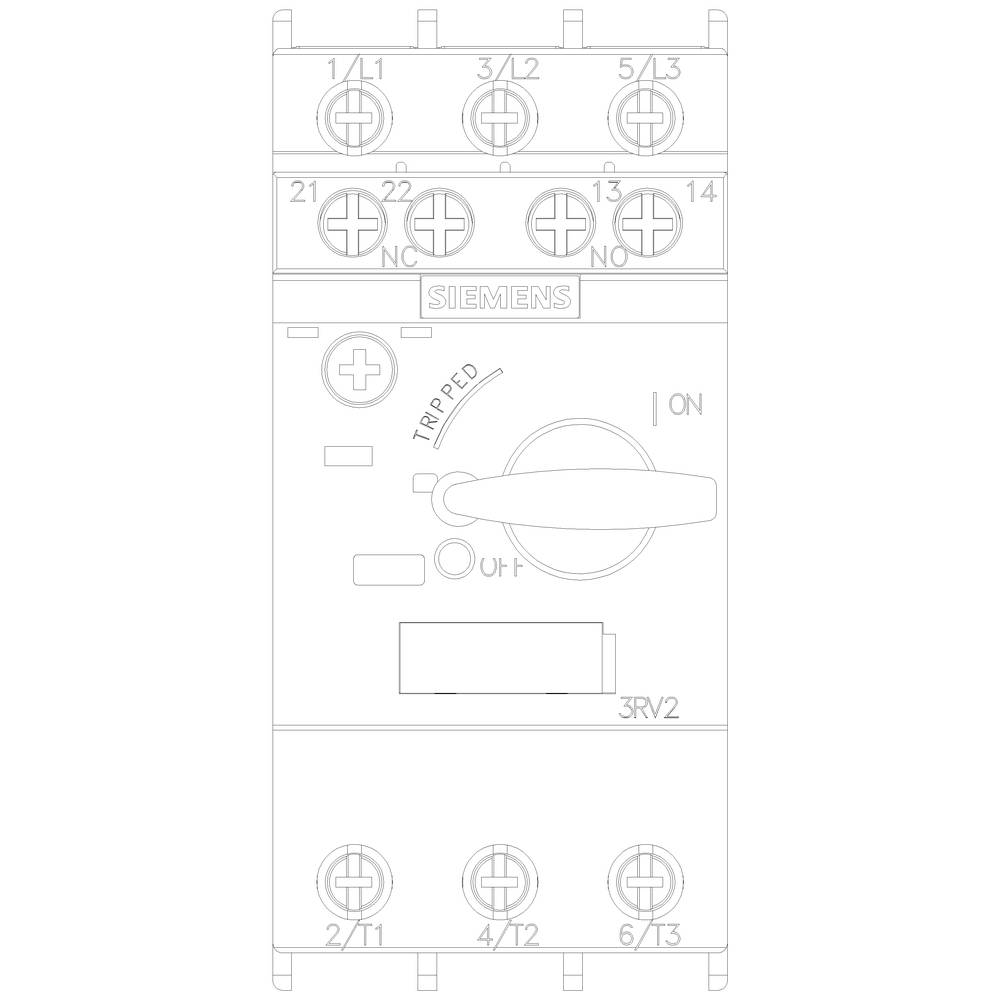

'Siemens 3RV2 motorbeveiligingsschakelaar, vooraanzicht. Schakelpositie: AAN. Aansluitklemmen boven en onder zichtbaar. Aanduiding: UITGESCHAKELD, UIT, AAN.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

12.5 A

Aansluiting

Schroeven

Type

3RV2021-1KA15

Bouwgrootte

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 132,22 / Stuk)

€ 132,22

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Duurstroom: 12.5 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. kabeldoorsnede (eendraads of meerdraads): 10 mm²
Max. kabeldoorsnede flexibel (fijnaderig): 10 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2021-1KA15

Bouwgrootte: S0

Instelbereik stroomsterkte (min.): 9 A

Instelbereik stroomsterkte (max.): 12.5 A

Instelbereik (stroomsterkte): 9 - 12.5 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 97 mm

Afm.: (b x h x d) 45 x 97 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 45

: 97 mm

: 97 mm

: 5.5 kW

: TRUE

: 12.5 A

: FALSE

: 3

: 690-690 V

: 9-12.5 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 3 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2021-0GA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 97 x 97 mm

Artikelnummer:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 119 x 97 mm

Artikelnummer:1741982

0.8 A

0.55 A

Documenten en downloads

Datablad

Datablad 1750894 Siemens 3RV2021-1KA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 9 - 12.5 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1750894 Siemens 3RV2021-1KA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 9 - 12.5 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar grootte S0 voor motorbeveiliging, Class 10 aardlekbeveiliging 9 - 12,5 A kortsluitingsbeveiliging 163 A schroefaansluiting standaard schakelvermogen met dwarse hulpschakelaar 1 NO + 1 NC vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatvriendelijkste vermogensschakelaars zijn door hun geringe afvalwarmte geoptimaliseerd voor gebruik in consumentencompartimenten, natuurlijk ook voor IE3/IE4-motoren en ook voor het schakelen van gelijkstroom. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en noodstop-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
