Temperatuurzekeringen

Waarvoor gebruikt thermische zekeringen gebruikt en WAS is bij de montage gaat?

Typische toepassingen

Van thermische zekeringen zijn oververhittingsbeveiliging van transformator- en motorwikkelingen, netvoedingen, voorschakelapparaten, magneetkleppen, elektrische verwarmers, geisers, elektronische schakelingen, in het bijzonder vermogensstanden en nog veel meer. Het toepassingsgebied omvat zowel konsum apparaten zoals bijv. koffiezetapparaten, barbecues, strijkijzer en friteuses, als professionele technische systemen zoals stelaandrijvingen, actoren, schakelinstallaties.

Effectieve bescherming tegen oververhitting is niet alleen afhankelijk van de technische eigenschappen van de thermische beveiligingen, maar ook in het bijzonder van uw montage en de juiste plaatsing. Omdat de temperatuur puntsgewjs en snel een ontoelaatbaar hoge waarde kan bereiken, worden thermische zekeringen zo dicht mogelijk bij de te beschermen componenten gemonteerd. Bij motoren of transformatoren worden de thermische beveiligingen zelfs rechtstreeks naar de wikkelingen geïntegreerd, om zo effectieve bescherming tegen kritieke oververhitting te bereiken.

Hoe moeten thermische zekeringen gespecificeerd?

De belangrijkste technische parameters van thermische zekeringen zijn:

• Tf - nominale temperatuur of Nominale drempeltemperatuur: temperatuur, bij welke de zekering definitief uitgeschakeld heeft resp. wordt onderbroken.

• Th - houdt temperatuur: maximale temperatuur die nog niet tot het activeren van de zekering leidt, die echter bij langdurige belasting stoppen de schakeltemperatuur kan doen verslechteren.

• Ir - bedrijfsstroom: continu stroom, die de temperatuurzekering veilig leiden en kan schakelen.

• Ip - maximale impulsstroomsterkte die de temperatuurzekering kortstondig aankan.

• Ur - maximale nominale spanning, het is de spanning, voor de thermische beveiliging is ontworpen.

De technische eigenschappen van temperatuur zekeringen worden in de norm DIN EN 60691 vastgelegd.

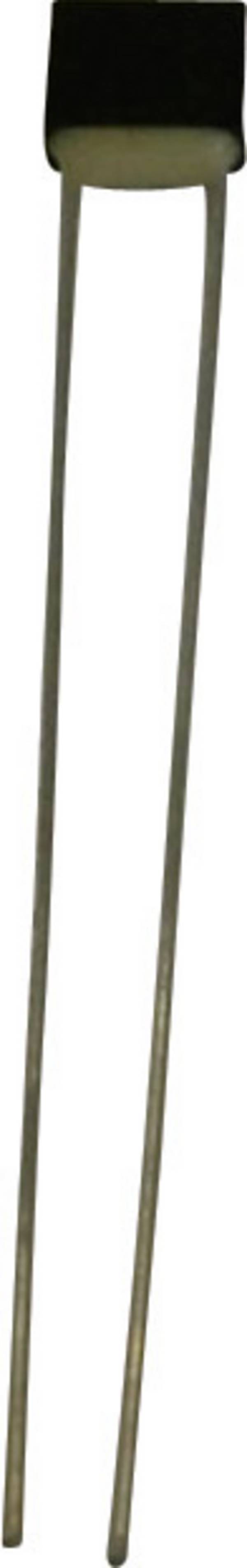

De mechanische constructie kan verschillen: er zijn versies met Axial komende aansluitdraden, maar ook dergelijke met aan de zijkant, dus radiaal en parallel komende aansluitingen. Bovendien worden ook uitvoeringen gemaakt, de zijwaartse contacten voor platte stekker hebben. De laatste versie heeft het voordeel dat de thermische beveiliging zonder solderen kan worden vervangen.

De meeste thermische zekeringen hebben een verbreekcontact , er zijn voor speciale toepassingen maar ook uitvoeringen met maakcontact.

WAS is bij het kiezen en bij het gebruik van thermische zekeringen gaat?

Het belangrijkste criterium is naast de nominale spanning en de nominale stroom het gemeten temperatuur . Dat is de temperatuur die binnen in het apparaat in geen geval mag worden overschreden. De waarde ontstaat uit de temperatuur grenswaarden, de te beschermen componenten, b.v. motorwikkelingen of elektronische componenten. Bij de selectie van een thermische beveiliging dient altijd een afstand tussen de maximaal toegestane temperatuur in het apparaat en de nominale temperatuur dient wel rekening te worden gehouden, om te voorkomen dat deze te actuele plaatselijke oververhittingen op basis thermische traagheid van de totale constructie komt. Een andere mogelijkheid is de keuze na de houdt temperatuur die overeenkomt met de maximaal toegestane bedrijfstemperatuur die in het apparaat in kan optreden. Ook hier is de veiligheidsafstand tot de gespecificeerde waarde aan te brengen.

Als niet terugzetbare thermische zekeringen zijn geactiveerd, moet u door nieuwe worden vervangen. Toch moet voor het vervangen van de oorzaak van de oververhitting van het apparaat gevonden en verholpen. Als vervanging mogen alleen thermische zekeringen van hetzelfde type en met dezelfde technische gegevens worden gebruikt, anders is de beveiligingsfunctie niet gegarandeerd.
