Ontstoringscondensatoren
604 resultatenDetails | Prijs | Beschikbaarheid | Aansluiting | Elektrische capaciteit | Hoogte | Bouwwijze | Certificaten | Max. temperatuur | Tolerantie ± | Verpakkingswijze | |
|---|---|---|---|---|---|---|---|---|---|---|---|
 Afb. vergelijkbaar Artikelnummer:451074 EAN:2050000126918 Fabrikantnummer:MKX21W41506F00KSSD-1 incl. btw 65 Stuks op voorraad Leverbaar vr. 6 nov. | Soldeerpennen | 1.5 µF | 26 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:454555 EAN:2050001614520 Fabrikantnummer:PMR209MC6220M100R30 incl. btw 456 Stuks op voorraad Leverbaar vr. 6 nov. | Soldeerpennen | 0.22 µF | 16.5 mm | Radiaal bedraad | - | +85 °C | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:1569583 EAN:2050004861822 Fabrikantnummer:MKX2AW32205B00KSSD incl. btw 1 Stuk op voorraad Leverbaar ma. 9 nov. Min: 3 | Soldeerpennen | 0.22 µF | 15 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
Artikelnummer:3527551 Fabrikantnummer:MKX2AW33304J00KSSD incl. btw 40 Stuks op voorraad Leverbaar vr. 6 nov. | Pinnen | 330 nF | 16.0 mm | Radiaal bedraad | RoHS | 105 °C | 10 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:454683 EAN:2050001614544 Fabrikantnummer:PMR209MC6100M100R30 incl. btw 1429 Stuks op voorraad Leverbaar vr. 6 nov. | Soldeerpennen | 0.1 µF | 14 mm | Radiaal bedraad | - | +85 °C | 20 % | - | |||
Artikelnummer:3462876 Fabrikantnummer:PME271M547MR30 incl. btw 156 Stuks op voorraad Leverbaar vr. 6 nov. | Solderen | 47 nF | 12.5 mm | Radiaal bedraad | RoHS | 110 °C | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:1569426 EAN:2050004860252 Fabrikantnummer:MKX2AW31004B00KSSD-1 incl. btw 324 Stuks op voorraad Leverbaar vr. 6 nov. Min: 7 | Soldeerpennen | 0.1 µF | 11 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:1569588 EAN:2050004861877 Fabrikantnummer:MKX2AW34706A00KSSD incl. btw 71 Stuks op voorraad Leverbaar vr. 6 nov. | Soldeerpennen | 0.47 µF | 19 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:459682 EAN:2050000130410 Fabrikantnummer:MPY20W1150FA00MSSD-1 € 0,51 incl. btw 74 Stuks op voorraad Leverbaar vr. 6 nov. Min: 5 | Soldeerpennen | 1500 pF | 8.5 mm | Radiaal bedraad | RoHS | +110 °C | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:454631 EAN:2050001614537 Fabrikantnummer:PMR209MB5470M100R30 incl. btw 746 Stuks op voorraad Leverbaar vr. 6 nov. | Soldeerpennen | 0.047 µF | 13 mm | Radiaal bedraad | - | +85 °C | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:1569602 EAN:2050004862010 Fabrikantnummer:MKX2AW44706J00KSSD incl. btw 34 Stuks op voorraad Leverbaar vr. 6 nov. | Soldeerpennen | 4.7 µF | 39.5 mm | Radiaal bedraad | - | +105 °C | 10 % | - | |||
Artikelnummer:3463018 Fabrikantnummer:JN09B471KY12N+DL25MM incl. btw Leverbaar do. 28 jan. 2027 Min: 100Meervoud: 100 | - | 470 pF | - | Radiaal bedraad | RoHS | 125 °C | 10 % | - | |||
Artikelnummer:3463530 Fabrikantnummer:MKY22W21003I00KSSD incl. btw 2150 Stuks op voorraad Leverbaar do. 12 nov. Min: 50Meervoud: 50 | Draad | 10 nF | 12.0 mm | Radiaal bedraad | RoHS | 105 °C | 10 % | - | |||
Artikelnummer:3462874 Fabrikantnummer:PME271M522MR30 incl. btw Leverbaar di. 15 dec. Min: 10Meervoud: 10 | Pinnen | 22 nF | 12.5 mm | Radiaal bedraad | RoHS | 110 °C | 20 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:501733 EAN:2050000146534 Fabrikantnummer:B81123C1222M incl. btw 422 Stuks op voorraad Leverbaar vr. 6 nov. Min: 5 | Soldeerpennen | 2.2 nF | 12.5 mm | Radiaal bedraad | RoHS | 85 °C | - | Piece | |||
 Afb. vergelijkbaar Artikelnummer:1569589 EAN:2050004861884 Fabrikantnummer:MKX2AW35606A00KSSD incl. btw 58 Stuks op voorraad Leverbaar vr. 6 nov. | Soldeerpennen | 0.56 µF | 19 mm | Radiaal bedraad | - | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:1569522 EAN:2050004861211 Fabrikantnummer:MKX21W34705F00KSC9 incl. btw 230 Stuks op voorraad Leverbaar vr. 6 nov. Min: 3 | Soldeerpennen | 0.47 µF | 18.5 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
Artikelnummer:3527550 Fabrikantnummer:MKX2AW31004B00KSSD incl. btw 27 Stuks op voorraad Leverbaar vr. 6 nov. | Draad | 100 nF | 11.0 mm | Radiaal bedraad | RoHS | 105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:1569575 EAN:2050004861747 Fabrikantnummer:MKX2AW24704B00KSSD incl. btw 421 Stuks op voorraad Leverbaar vr. 6 nov. Min: 7 | Soldeerpennen | 0.047 µF | 11 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620717 Fabrikantnummer:MKX2AW31003I00MD00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 740Meervoud: 740 | - | 0.1 µF | 12 mm | - | RoHS | - | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:1569576 EAN:2050004861754 Fabrikantnummer:MKX2AW25604B00KSSD incl. btw 39 Stuks op voorraad Leverbaar vr. 6 nov. Min: 7 | Soldeerpennen | 0.056 µF | 11 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:456128 EAN:2050000128899 Fabrikantnummer:PMR209MB5470M100R30 incl. btw 519 Stuks op voorraad Leverbaar vr. 6 nov. | Soldeerpennen | 0.047 µF | 7 mm | Radiaal bedraad | RoHS | - | - | - | |||
Artikelnummer:3462877 Fabrikantnummer:PME271M647KR30 incl. btw 300 Stuks op voorraad Leverbaar do. 12 nov. Min: 10Meervoud: 10 | - | 470 nF | 22.0 mm | Radiaal bedraad | RoHS | 110 °C | 10 % | Piece | |||
 Afb. vergelijkbaar Artikelnummer:3620718 Fabrikantnummer:MKX2AW31003I00MF00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 400Meervoud: 400 | - | 0.1 µF | 12 mm | - | RoHS | - | 20 % | Tape on Full reel | |||
Artikelnummer:3462875 Fabrikantnummer:PME271M533MR30 incl. btw 390 Stuks op voorraad Leverbaar do. 12 nov. Min: 10Meervoud: 10 | THT | 33 nF | 12.5 mm | Radiaal bedraad | RoHS | 110 °C | 20 % | Bulk | |||
Artikelnummer:3466116 Fabrikantnummer:MKY22W16803H00KSSD incl. btw Leverbaar do. 1 apr. 2027 Min: 50Meervoud: 50 | Draad | 6.8 nF | 12.5 mm | Radiaal bedraad | RoHS | 105 °C | 10 % | Bulk | |||
Artikelnummer:3462879 Fabrikantnummer:PME271MD6220KR30 incl. btw Leverbaar wo. 10 mrt. 2027 Min: 10Meervoud: 10 | - | - | 19.0 mm | Radiaal bedraad | RoHS | - | 10 % | - | |||
Artikelnummer:3523747 Fabrikantnummer:JY10B102KY75N+DL5MM incl. btw Leverbaar ma. 16 nov. | - | 1 nF | 5 mm | Radiaal bedraad | RoHS | 125 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3622647 Fabrikantnummer:MPY20W2150FD00MSSD incl. btw Leverbaar wo. 21 apr. 2027 Min: 1000Meervoud: 1000 | Soldeerpennen | 0.015 µF | 14 mm | Radiaal bedraad | RoHS | +110 °C | 20 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620913 Fabrikantnummer:MKXR3W31005B00MSSD incl. btw Onbekende levertijd Min: 1000Meervoud: 1000 | - | 0.1 µF | 15 mm | - | RoHS | - | 20 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:1569587 EAN:2050004861860 Fabrikantnummer:MKX2AW33905F00KSSD incl. btw 48 Stuks op voorraad Leverbaar vr. 6 nov. Min: 3 | Soldeerpennen | 0.39 µF | 18.5 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:2853083 EAN:2050009041960 Fabrikantnummer:B32923C3474M000 incl. btw 33 Stuks op voorraad Leverbaar vr. 6 nov. Min: 3 | - | 0.47 µF | 16.50 mm | - | RoHS | +110 °C | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:2903370 EAN:2050009145934 Fabrikantnummer:TS08H0A9474KCB0GSR incl. btw 786 Stuks op voorraad Leverbaar vr. 6 nov. Min: 5 | - | 0.47 µF | - | - | RoHS | +110 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:451076 EAN:2050000126932 Fabrikantnummer:MKY22W12203D00KSSD-1 incl. btw Onbekende levertijd Min: 5 | Soldeerpennen | 2200 pF | 9.5 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:1569432 EAN:2050004860313 Fabrikantnummer:MKX2AW21002C00KSSD incl. btw 30 Stuks op voorraad Leverbaar vr. 6 nov. Min: 5 | Soldeerpennen | 0.01 µF | 9 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:2853078 EAN:2050009042691 Fabrikantnummer:B32922C3334M000 incl. btw 229 Stuks op voorraad Leverbaar vr. 6 nov. Min: 3 | - | 0.33 µF | 14.50 mm | - | RoHS | +110 °C | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:1569952 EAN:2050004865516 Fabrikantnummer:MPX12W2330FF00MSSD-1 incl. btw 68 Stuks op voorraad Leverbaar vr. 6 nov. | Soldeerpennen | 0.033 µF | 17 mm | Radiaal bedraad | - | +110 °C | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:2853081 EAN:2050009041946 Fabrikantnummer:B32923C3225M000 incl. btw 129 Stuks op voorraad Leverbaar vr. 6 nov. | - | 2.2 µF | 29.50 mm | - | RoHS | +110 °C | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:451072 EAN:2050000126895 Fabrikantnummer:MKX21W31504D00KSSD-1 incl. btw 549 Stuks op voorraad Leverbaar vr. 6 nov. Min: 5 | Soldeerpennen | 0.15 µF | 14 mm | Radiaal bedraad | RoHS | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:2853077 EAN:2050009042684 Fabrikantnummer:B32922C3224K000 incl. btw 387 Stuks op voorraad Leverbaar vr. 6 nov. Min: 7 | - | 0.22 µF | 12.50 mm | - | RoHS | +110 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620815 Fabrikantnummer:MKX2AW36805G00MD00 incl. btw Onbekende levertijd Min: 360Meervoud: 360 | - | 0.68 µF | 19 mm | - | RoHS | - | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620896 Fabrikantnummer:MKXR3W31004F00KSSD incl. btw Leverbaar vr. 14 mei. 2027 Min: 1200Meervoud: 1200 | - | 0.1 µF | 15 mm | - | RoHS | - | 10 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620855 Fabrikantnummer:MKXR3W23304B00KSSD incl. btw Leverbaar vr. 14 mei. 2027 Min: 2400Meervoud: 2400 | - | 0.033 µF | 11 mm | - | RoHS | - | 10 % | Bulk | |||

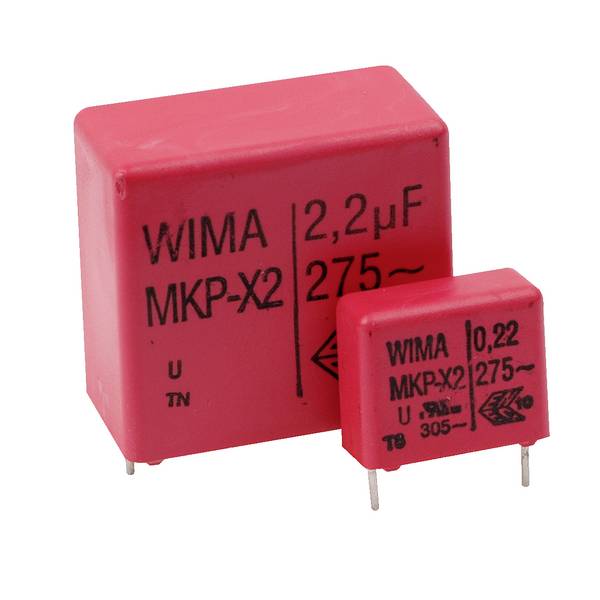

 Afb. vergelijkbaar Artikelnummer:3620838 Fabrikantnummer:MKX2AW41006D00KH00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 300Meervoud: 300 | - | 1 µF | 24 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620839 Fabrikantnummer:MKX2AW41006D00KJ00 incl. btw Onbekende levertijd Min: 300Meervoud: 300 | - | 1 µF | 24 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620646 Fabrikantnummer:MKX2AW22203F00KSSD incl. btw 5407 Stuks op voorraad Leverbaar do. 12 nov. Min: 3000Meervoud: 3000 | - | 0.022 µF | 11 mm | - | RoHS | - | 10 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620670 Fabrikantnummer:MKX2AW24702F00KF00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 1000Meervoud: 1000 | - | 0.047 µF | 12.5 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620735 Fabrikantnummer:MKX2AW31004B00MSSD incl. btw Leverbaar vr. 14 mei. 2027 Min: 2400Meervoud: 2400 | - | 0.1 µF | 11 mm | - | RoHS | - | 20 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620719 Fabrikantnummer:MKX2AW31003I00MH00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 800Meervoud: 800 | - | 0.1 µF | 12 mm | - | RoHS | - | 20 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620785 Fabrikantnummer:MKX2AW33304J00MF00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 350Meervoud: 350 | - | 0.33 µF | 16 mm | - | RoHS | - | 20 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:451082 EAN:2050000126994 Fabrikantnummer:MKX21W23303F00KSSD-1 incl. btw Leverbaar do. 12 nov. Min: 250Meervoud: 250 | Soldeerpennen | 0.033 µF | 11 mm | Radiaal bedraad | - | +105 °C | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620844 Fabrikantnummer:MKX2AW41506F00KJ00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 270Meervoud: 270 | - | 1.5 µF | 26 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620827 Fabrikantnummer:MKX2AW36805I00MJ00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 380Meervoud: 380 | - | 0.68 µF | 21 mm | - | RoHS | - | 20 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620823 Fabrikantnummer:MKX2AW36805I00KSSD incl. btw Onbekende levertijd Min: 561Meervoud: 561 | - | 0.68 µF | 21 mm | - | RoHS | - | 10 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620944 Fabrikantnummer:MKXR3W32205F00MD00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 450Meervoud: 450 | - | 0.22 µF | 18.5 mm | - | RoHS | - | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3630352 Fabrikantnummer:MKY22W11003D00KSSD-3000 incl. btw 5220 Stuks op voorraad Leverbaar do. 12 nov. Min: 3000Meervoud: 3000 | - | 1000 pF | 9.5 mm | - | RoHS | - | 10 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3630354 Fabrikantnummer:MKY22W12203D00KSSD-3000 incl. btw 4800 Stuks op voorraad Leverbaar do. 12 nov. Min: 3000Meervoud: 3000 | - | 2200 pF | 9.5 mm | - | RoHS | - | 10 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620657 Fabrikantnummer:MKX2AW23303F00KH00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 1300Meervoud: 1300 | - | 0.033 µF | 11 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620630 Fabrikantnummer:MKX2AW21503F00KH00 incl. btw Onbekende levertijd Min: 1300Meervoud: 1300 | - | 0.015 µF | 11 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620662 Fabrikantnummer:MKX2AW23303F00MD00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 1100Meervoud: 1100 | - | 0.033 µF | 11 mm | - | RoHS | - | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3621025 Fabrikantnummer:MKY22W12203D00MH00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 1600Meervoud: 1600 | - | 2200 pF | 9.5 mm | - | RoHS | - | 20 % | Tape on Full reel | |||
Artikelnummer:3523746 Fabrikantnummer:JY09F222MY75N+DL5MM incl. btw 129 Stuks op voorraad Leverbaar vr. 6 nov. Min: 3 | Pinnen | 2.2 nF | - | Radiaal bedraad | RoHS | 125 °C | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620863 Fabrikantnummer:MKXR3W24704B00KB00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 1150Meervoud: 1150 | - | 0.047 µF | 11 mm | - | RoHS | - | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620984 Fabrikantnummer:MKXR3W43307G00KSSD incl. btw Leverbaar vr. 14 mei. 2027 Min: 126Meervoud: 126 | - | 3.3 µF | 39.5 mm | - | RoHS | - | 10 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620955 Fabrikantnummer:MKXR3W33305G00MH00 incl. btw Onbekende levertijd Min: 400Meervoud: 400 | - | 0.33 µF | 19 mm | - | RoHS | - | 20 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3621473 Fabrikantnummer:MPX21W2680FF00MSSD incl. btw 853 Stuks op voorraad Leverbaar do. 12 nov. Min: 500Meervoud: 500 | Soldeerpennen | 0.068 µF | 17 mm | Radiaal bedraad | RoHS | +110 °C | 20 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620681 Fabrikantnummer:MKX2AW24702F00MSSD incl. btw Onbekende levertijd Min: 2000Meervoud: 2000 | - | 0.047 µF | 12.5 mm | - | RoHS | - | 20 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620673 Fabrikantnummer:MKX2AW24702F00KJ00 incl. btw Onbekende levertijd Min: 2200Meervoud: 2200 | - | 0.047 µF | 12.5 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620765 Fabrikantnummer:MKX2AW32204F00KD00 incl. btw Onbekende levertijd Min: 740Meervoud: 740 | - | 0.22 µF | 15 mm | - | RoHS | - | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620742 Fabrikantnummer:MKX2AW31004C00KSSD incl. btw 5800 Stuks op voorraad Leverbaar do. 12 nov. Min: 2000Meervoud: 2000 | - | 0.1 µF | 12.5 mm | - | RoHS | - | 10 % | Bulk | |||

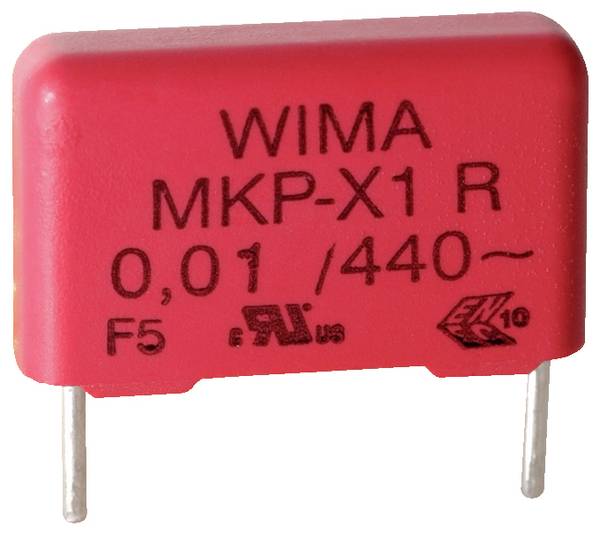

 Artikelnummer:3463523 Fabrikantnummer:MKX14W31005B00KSSD incl. btw 850 Stuks op voorraad Leverbaar do. 12 nov. Min: 50Meervoud: 50 | - | - | 15.0 mm | Radiaal bedraad | RoHS | - | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3621068 Fabrikantnummer:MKY22W21004B00MSSD incl. btw 3027 Stuks op voorraad Leverbaar do. 12 nov. Min: 2400Meervoud: 2400 | - | 0.01 µF | 11 mm | - | RoHS | - | 20 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620819 Fabrikantnummer:MKX2AW36805I00KB00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 350Meervoud: 350 | - | 0.68 µF | 21 mm | - | RoHS | - | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620811 Fabrikantnummer:MKX2AW36805G00KH00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 400Meervoud: 400 | - | 0.68 µF | 19 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620884 Fabrikantnummer:MKXR3W26804C00MB00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 1000Meervoud: 1000 | - | 0.068 µF | 12.5 mm | - | RoHS | - | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620843 Fabrikantnummer:MKX2AW41506F00KH00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 270Meervoud: 270 | - | 1.5 µF | 26 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620922 Fabrikantnummer:MKXR3W31504J00MD00 incl. btw Onbekende levertijd Min: 650Meervoud: 650 | - | 0.15 µF | 16 mm | - | RoHS | - | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620989 Fabrikantnummer:MKXR3W46807I00MSSD incl. btw Onbekende levertijd Min: 84Meervoud: 84 | - | 6.8 µF | 46 mm | - | RoHS | - | 20 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3620747 Fabrikantnummer:MKX2AW31004C00MI00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 500Meervoud: 500 | - | 0.1 µF | 12.5 mm | - | RoHS | - | 20 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620743 Fabrikantnummer:MKX2AW31004C00MB00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 1000Meervoud: 1000 | - | 0.1 µF | 12.5 mm | - | RoHS | - | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620738 Fabrikantnummer:MKX2AW31004C00KF00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 500Meervoud: 500 | - | 0.1 µF | 12.5 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620786 Fabrikantnummer:MKX2AW33304J00MH00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 700Meervoud: 700 | - | 0.33 µF | 16 mm | - | RoHS | - | 20 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620783 Fabrikantnummer:MKX2AW33304J00MB00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 650Meervoud: 650 | - | 0.33 µF | 16 mm | - | RoHS | - | 20 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3620791 Fabrikantnummer:MKX2AW34705F00KD00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 450Meervoud: 450 | - | 0.47 µF | 18.5 mm | - | RoHS | - | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3621061 Fabrikantnummer:MKY22W21004B00KSSD incl. btw Leverbaar vr. 14 mei. 2027 Min: 2400Meervoud: 2400 | - | 0.01 µF | 11 mm | - | RoHS | - | 10 % | Bulk | |||
 Afb. vergelijkbaar Artikelnummer:3621029 Fabrikantnummer:MKY22W14703F00KB00 incl. btw Onbekende levertijd Min: 1100Meervoud: 1100 | - | 4700 pF | 11 mm | - | RoHS | - | 10 % | - | |||
 Afb. vergelijkbaar Artikelnummer:3621033 Fabrikantnummer:MKY22W14703F00KI00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 700Meervoud: 700 | - | 4700 pF | 11 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620925 Fabrikantnummer:MKXR3W31504J00MI00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 350Meervoud: 350 | - | 0.15 µF | 16 mm | - | RoHS | - | 20 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620907 Fabrikantnummer:MKXR3W31005B00KJ00 incl. btw Leverbaar vr. 14 mei. 2027 Min: 700Meervoud: 700 | - | 0.1 µF | 15 mm | - | RoHS | - | 10 % | Tape on Full reel | |||
 Afb. vergelijkbaar Artikelnummer:3620980 Fabrikantnummer:MKXR3W41506G00KSSD incl. btw Leverbaar vr. 14 mei. 2027 Min: 198Meervoud: 198 | - | 1.5 µF | 29 mm | - | RoHS | - | 10 % | Bulk | |||
Advies
Deze tekst is automatisch vertaald.
Wat u moet weten over ontstoringscondensatoren
-
Inleiding
-
Wat is een ontstoringscondensator?
-
Welke typen en verschillende soorten ontstoringscondensatoren zijn er?
-
Criteria voor ontstoringscondensatoren - waar komt het aan?
-
Toepassingsvoorbeeld: elektrische huishoudelijke apparaten repareren
-
Toepassingsvoorbeeld: storend flikkeren met een LED-lamp neerzetten
-
MLCC - de toekomst van de ontstoringscondensatoren
-
Veelgestelde vragen - veelgestelde vragen over ontstoringscondensatoren
Inleiding
Ontstoringscondensatoren zijn in veel elektrische apparaten ingebouwd, dit komt door zijn veelzijdige taken. Zo bent u enerzijds verantwoordelijk storingen van de funkempfanges te verlagen. Verder bescherm het apparaat tegen de stroomkabel overspanningen en sluiten zonder effecten op het elektriciteitsnet uit.
Alle condensatoren: uw primaire opbouw. Ze bestaan uit een isolerende dielektrium en twee tegenover elkaar staande, geleidende bladmetaal. Condensatoren kunnen verschillende functies uitoefenen. U kunt bijvoorbeeld als energieopslag of frequentie-afhankelijke weerstanden fungeren.
Een zeer belangrijke soort condensatoren is de van de ontstoringscondensatoren, want u vermindert stoorsignalen. Nog veel belangrijker is echter: u zowel beschermen uw apparaat als u als operator tegen overspanning. Hieronder worden u de ontstoringscondensatoren nog dichter gebracht.
Wat is een ontstoringscondensator?
Ontstoringscondensatoren, ook draadloze ontstoringscondensatoren genoemd, verminderen hoogfrequente stoorsignalen , de tijdens het gebruik van elektrische en elektronische apparaten ontstaan, op een geldig maat. Ze dienen als apparaatbeveiliging , door korte aan overspanningen (transiënten) dempen. Bovendien voorkomt u ongewenst resetten de effecten van het apparaat op het elektriciteitsnet . Meestal als netfilter gebruikt, gelden voor deze soort elektrische condensatoren bijzondere eisen ten aanzien van type en betrouwbaarheid. Het weigeren en daardoor veroorzaakte gevaarlijke bedrijfstoestanden dienen zo worden voorkomen.
Welke typen en verschillende soorten ontstoringscondensatoren zijn er?
Er wordt onderscheid gemaakt de typen X-, Y- en XY, die wederom in de subcategorieën. Deze indeling gebeurt overeenkomstig nominale spanning bereik, isolatie uitvoering en impulsstabiliteit. Gedetailleerde informatie hiervoor zijn in de norm IEC 60384-14 gespecificeerd. De belangrijkste onder klassen zijn X1 en X2 , en de klassen Y1 en Y2 , omdat deze een nominale spanning van ten minste 250 V hebben en daarmee het meest worden gebruikt.
- : X worden tussen fase en nulleider of tussen twee buitenleiders gebruikt. U beschermt het apparaat tegen overspanning.
- Y : voor gebruik tussen fase- en randaarde, resp. nulleider en aardleiding bepaald. Dit type is voor de bescherming van de operator verantwoordelijk.
- : XY combinatie uitvoering, de typen X en Y in een behuizing bevat
Indeling van het type X in zijn subklassen:
| Subcategorie | Impuls piekspanning tijdens gebruik | Vereiste impulsstabiliteit |
|---|---|---|
| X1 | 2,5 tot 4 kV | 4 kV voor C ≤ 1μF |
| X2 | ≤ 2,5 kV | 2,5 kV voor C ≤ 1 μF |
Indeling van het type Y in zijn subklassen:
| Subcategorie | Nominaal spanningsbereik | Vereiste impulsstabiliteit |
|---|---|---|
| Y1 | ≤ 500 V AC | 8 kV |
| Y2 | ≥150 - ≤ 300 V AC | 5 kV; |
De aanduidingen MP, MKP, MKT en MLCC staan voor de uitvoering van de constructie van de condensor.
- MP :
de elektroden bestaan uit met aluminium opgedampt strookje papier , die met een laag isolerende papier tot een wikkel opgerold en met isolerende hars worden gedoopt. Meestal ingebouwd in een metalen behuizing biedt dit type tot vandaag de grootste veiligheid en betrouwbaarheid. Want MP-condensatoren hebben een zogenaamde zelfherstellende effect . - MKP :
een gealuminiseerde polypropyleen folie in kunststof behuizing vormt elektroden en diëlektricum. Ook hier zijn meestal zelfherstellende eigenschappen aanwezig, bovendien tevens zeer vochtigheids- en langdurige stabiliteit ., - MKT :
elektroden en diëlektricum worden hierdoor een met aluminium bewerkt polyesterfolie gevormd. MKT-condensatoren hebben kunststof behuizing alsmede goede vochtigheid stabiliteit bij relatief compacte bouwvormen . - : MLCC
meerlaagse, gemetalliseerde keramische drager vormen bij meerlaagse keramische condensatoren elektroden en diëlektricum. Er kunnen zowel bekabelde bouwvormen als SMT-chip uitvoeringen verkrijgbaar. De behuizing bestaat uit een monolitische keramische blok.
Onze Praktijktip: zelfherstellende bij MP-/ MKP-condensatoren
Bij grotere spanningsstoten, kan dit tot een kopie van de dielektriums komen, zodat een kortsluiting ontstaat. Is een kopie van de dielektrikums geschiedt, dan verdampt door het ontstane vlamboog de aluminiumlaag ring om de beschadiging. Dit effect leidt tot een herstel van de isolatie-eigenschappen en daarmee niet tot een totale uitval.
Criteria voor ontstoringscondensatoren - waar komt het aan?
Bij het vervangen van defecte ontstoringscondensatoren moet er steeds op worden gelet, dat - naast dezelfde capaciteit (C) en nominale spanning (U) - ook weer ten minste onvoorwaardelijk aan de ingebouwde subcategorie wordt gebruikt. Mag bijvoorbeeld een Y1-ontstoringscondensator niet tegen een versie van de subcategorie Y2 worden vervangen! De norm IEC 60384-14 levert hiervoor extra informatie en is bindend in acht te nemen om bedrijfsstoringen en gevaren door elektrische schok te voorkomen. Dit geldt vanzelfsprekend ook voor ontwikkelaars van nieuwe apparatuur en montage achteraf oplossingen.
Aandacht verdient ook het bouwtype (axiaal, radiaal, SMD): als de rastermaat (RM)? Is bij radiaal bedraade types de lengte van de aansluitdraden voldoende en past het reserveonderdeel van de afmetingen vandaan? Bij gebruik in veeleisende omstandigheden moet bovendien ook het toegestane temperatuurbereik (T min - T max. ) worden genomen.
Uit veiligheidsoverwegingen moet erop worden gelet dat de onderdelen in de vereiste keurmerk dragen en de van toepassing zijnde normen. Voldoet aan een van de ingebouwde enstorkondensatoren niet aan deze vereiste wordt, dan is de goedkeuring van het gehele apparaat niet mogelijk. Het bij ons in de shop aangeboden ontstoringscondensatoren voldoen aan hoge kwaliteitseisen en kenmerken zich door betrouwbaarheid en een lange levensduur.
Samenvattingsanalyse van checklist
Samenvattingsanalyse van checklist
-
Capaciteit
-
Nominale spanning
-
Subcategorie
-
Type
-
Rastermaat:
-
Afmetingen
-
temperatuurbereik
-
Keurmerk en normen
Toepassingsvoorbeeld 1: elektrische apparaten repareren
Vooraf: houd in ieder geval rekening met eventueel nog bestaande beperkte garantie ongeldig. Bij ingrepen in het apparaat vervalt in de regel en de fabrieksgarantie. De bekende veiligheidsvoorschriften van de elektrotechniek moeten in acht worden genomen.
Defecte ontstoringscondensatoren in huishoudelijke en kantoorapparaten en elektrische gereedschappen maken meestal door een van de volgende problemen de boodschap:
- De zekeringautomaat (automatische zekering) activeert bij het inschakelen of insteken van het apparaat uit.
- De aardlekschakelaar lost altijd of ook slechts sporadisch uit.
- De apparaat bedrijf veroorzaakt vervelende storingen - bijvoorbeeld bij de radio-ontvangst - of naastgelegen apparaten worden in hun werking worden gestoord.
- Bij de elektrische apparaat controle conform DIN VDE 0701-0702 wordt een te lage isolatieweerstand tussen fasedraad(n) en beschermingsgeleider gemeten, resp. de aanraakstroom is te hoog.
De oorsprong liggen hiervoor zijn isolatie defecte (kortsluiting of verhoogde lekstroom), resp. - bij radiostoringen - een sterk verminderde capaciteit als gevolg van onderdeel veroudering of beschadiging.
Toepassingsvoorbeeld 2: storend flikkeren met een LED-lamp neerzetten
Juist bij zeer voordelige energiespaarlampen in LED-technologie wordt niet zelden bij de een hinderlijke flikkering of periodieke opflitsen van eigenlijk uitgeschakelde lamp.
Een capacitieve koppeling van in de lege buizen van de huisinstallatie dicht bij elkaar liggende afzonderlijke aders leidt vaak tot dit, vooral 's nachts uitgesproken ongewenste verschijnsel. Ook oudere installaties en verlichte schakelaars, waarin een kleine neonlamp zit, kunnen hiervoor verantwoordelijk zijn.
Neerzetten kan dit door de parallelle schakeling van een Ontst.condensator van het type X2 in de leiding naar de lamp tussen fase en nulleider. Veelal is hiervoor al een capaciteit van 0,1 tot 0,22 μF uit. Ingebouwd wordt deze ontstoringscondensator, bij voorkeur in de aansluitdoos, want hier is meestal nog voldoende ruimte aanwezig. De parallel capaciteit van de condensor vormt in 50 hertz-netwerk een minimale capacitieve belasting weer en verwijdert de ongewenste blinde spanning. Extra stroomkosten zijn hier overigens niet meer bang te zijn.
MLCC - de toekomst van de ontstoringscondensatoren
MLCC worden dankzij vele technische ontwikkelingen steeds populairder. MLCC staat voor multi-layer keramische condensator , in het Nederlands: meerlaagse keramische condensator .
Uw grote voordeel is dat u een hoger capaciteits- te volume verhouding als foliecondensatoren vertonen. Dit komt door de constructie: een monolithische keramisch blok met gesinterde binnen elektroden. Keramiek is een dankzij duurzame materiaal voor het dielektrium, omdat er zeer door slagvast is. Het heeft een grote geleidbaarheid, geringe impedanties en kleine ESR-waarden (effectiever serieweerstand).
U vraagt zich nu wordt bepaald wat het verschil tussen traditionele keramische condensatoren is. Het antwoord ligt binnen het capaciteitsbereik: MLCCs hebben een capaciteitsbereik in nano- en micro-Farad bereik maximaal enkele honderden microfarad .
In het kader van de miniaturisering winnen de chip uitvoeringen voor bevestiging met behulp van SMT steeds belangrijker.
Voordelen:
- Miniatuur grote zijn mogelijk
- Geringe diëlektrische verlies
- Niet vochtig gevoelig
- Geen polariteit
- Betrouwbaarder dielektrium
- Zeer geringe impedantie
- Voordelig
Nadelen:
- Breekbaar
- Capaciteit wordt van temperatuur en beïnvloed voorspanning
- Optreden van storende geluiden, omdat piëzo-elektrische eigenschappen zijn
Veelgestelde vragen - veelgestelde vragen over ontstoringscondensatoren
- Reserve kan misschien een normale condensator worden gebruikt?
Nee, geen geval mag een gewone condensator - ongeacht welke andere bouwwijze - als vervanging voor een draadloze ontstoringscondensator worden gebruikt. Dit stelt een graveer gespaard veiligheidsrisico, want er kunnen in het ergste geval zelfs branden ontstaan. - Mag een defecte ontstoringscondensator eenvoudig zonder vervanging worden gedemonteerd?
Deze werkwijze is niet toegestaan. Enerzijds gaat uit zodat de EMV/CE-goedkeuring van het apparaat en aan de andere kant vervalt de filterwerking tegen transiënten; het apparaat is niet meer betrouwbaar en bovendien gevoelig voor beschadigingen. - Wat is het verschil tussen überhaupt speciale ontstoringscondensatoren van gebruikelijke condensatoren?
Ontstoringscondensatoren voldoen aan bijzondere vereisten betreffende impulsstabiliteit, impuls piekspanning en de betrouwbaarheid van de isolatie. Eveneens mogen deze condensatoren in geval van storingen noch een vlam vrijkomen, nog mag geleidend materiaal lekken, die op een andere manier kortsluiting kunnen veroorzaken. Een echt exploderen is niet toegestaan, bij een eventuele vernieling van de behuizing mogen onderdelen alleen met geringe energie splinteren.
