Elektrolytische Condensatoren
4273 resultatenDetails | Prijs | Beschikbaarheid | Nominale spanning | Elektrische capaciteit | Bouwwijze | Certificaten | Verpakkingswijze | |
|---|---|---|---|---|---|---|---|---|
 Afb. vergelijkbaar excl. btw 4552 Stuks op voorraad Leverbaar vr. 18 sep. Min: 70 | 100 V | 1 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 796 Stuks op voorraad Leverbaar vr. 18 sep. Min: 7 | 35 V | 220 µF | Radiaal bedraad | - | - | |||

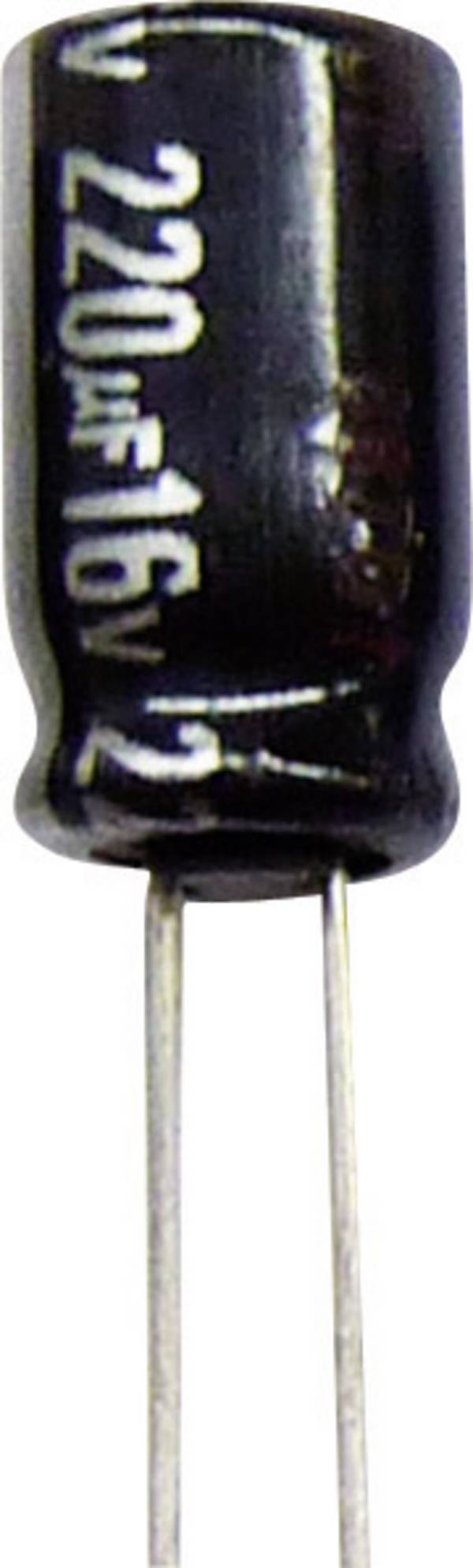

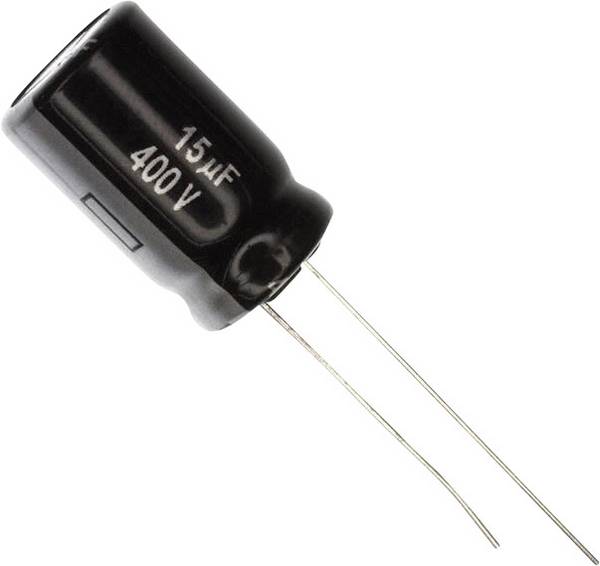

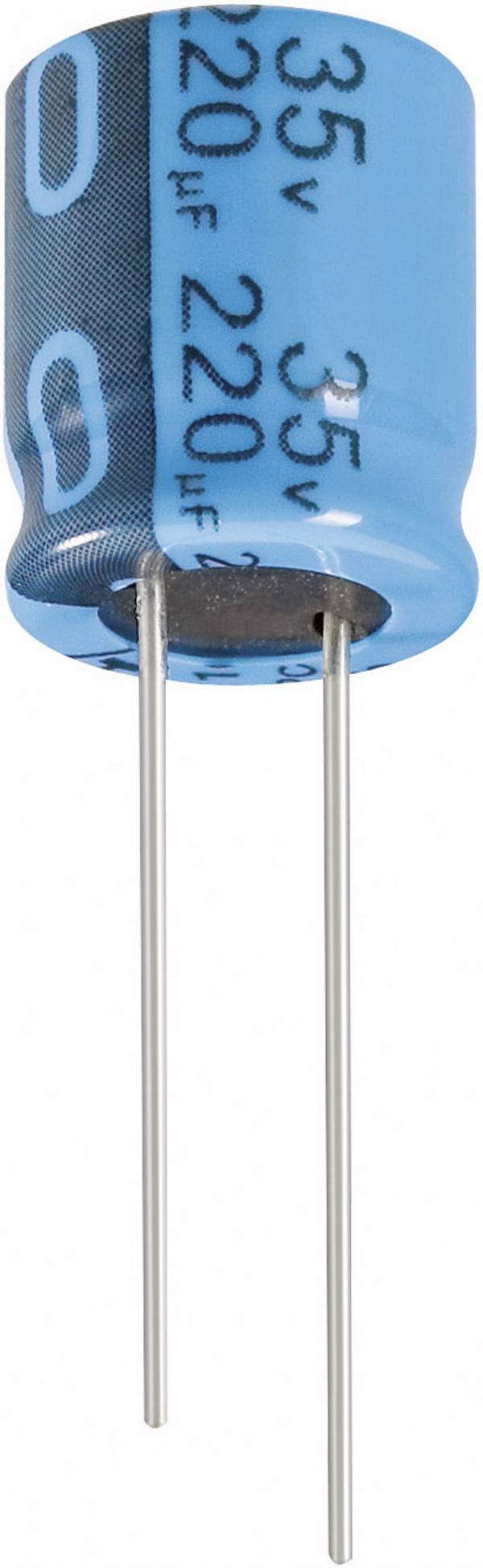

 excl. btw 67 Stuks op voorraad Leverbaar vr. 18 sep. | 35 V/DC | 4.700 µF | Radiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 59 Stuks op voorraad Leverbaar vr. 18 sep. | 35 V | 4700 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 299 Stuks op voorraad Leverbaar vr. 18 sep. Min: 25Meervoud: 25 | 6.3 V | 470 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 226 Stuks op voorraad Leverbaar vr. 18 sep. | 400 V | 22 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 2000 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 35 V | 100 µF | Radiaal bedraad | - | - | |||

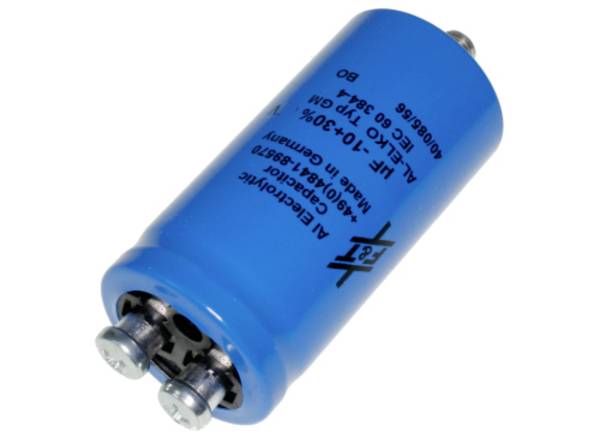

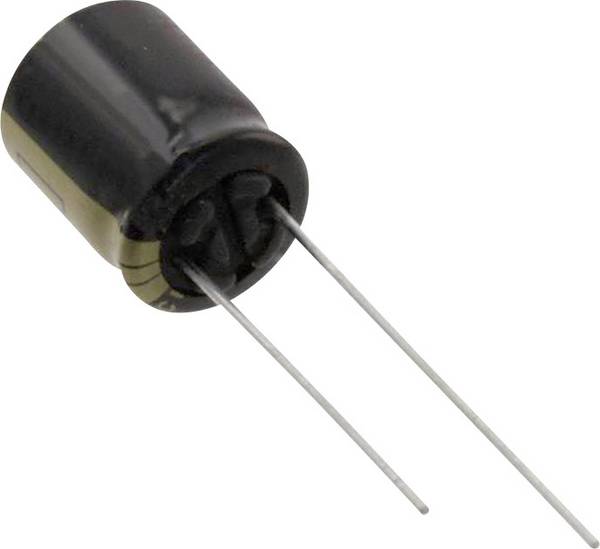

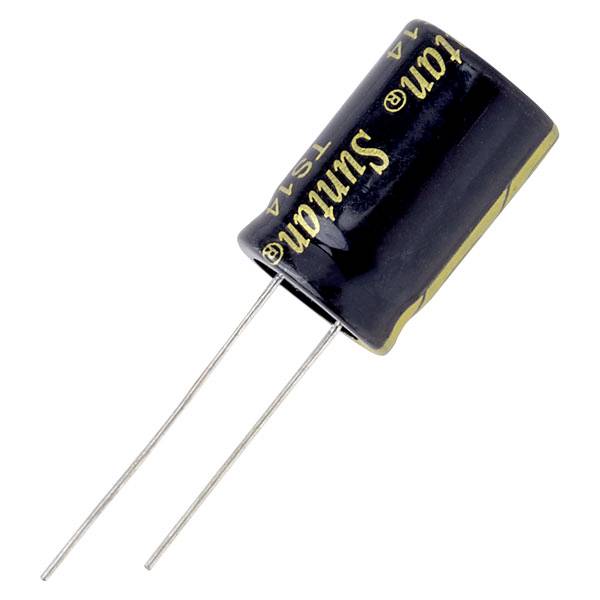

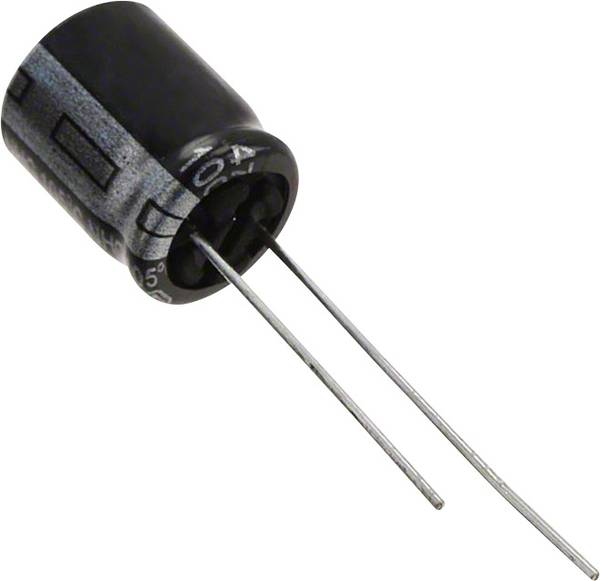

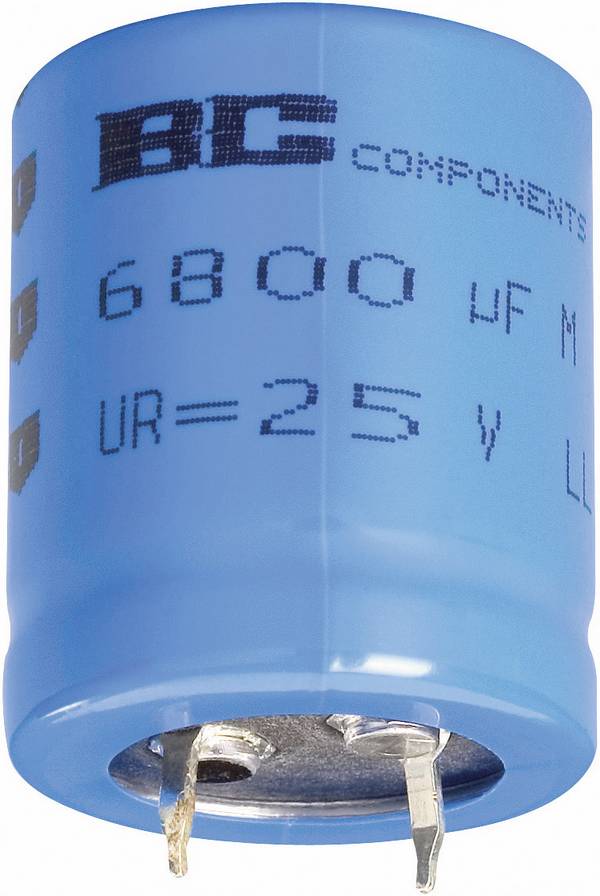

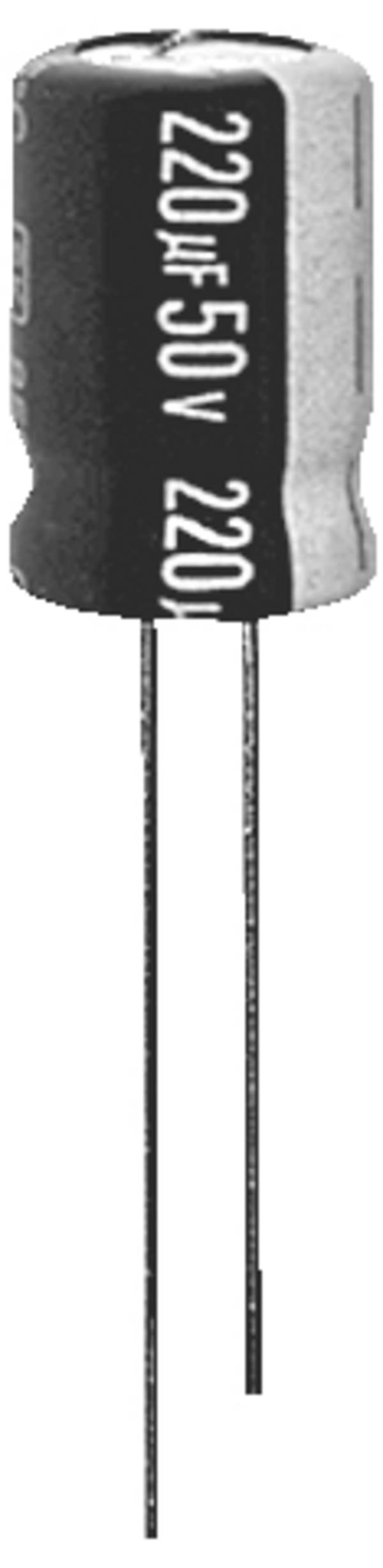

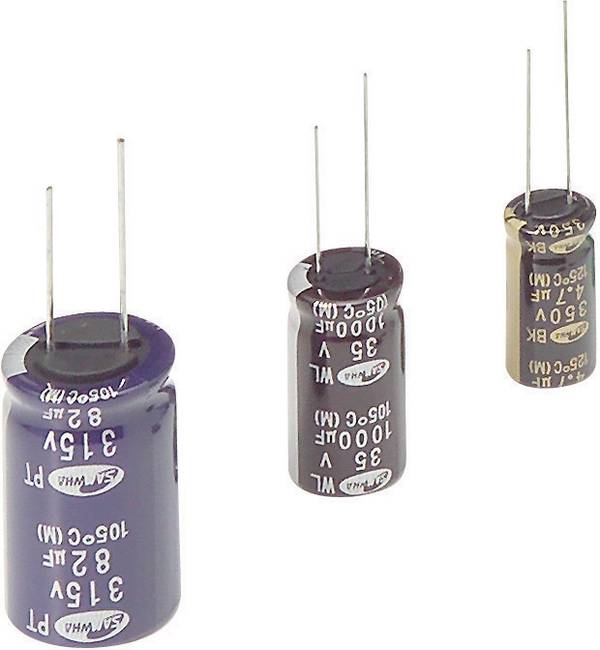

 excl. btw 23 Stuks op voorraad Leverbaar vr. 18 sep. | 40 V | 22000 µF | Schroefaansluiting | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 419 Stuks op voorraad Leverbaar vr. 18 sep. Min: 5 | 35 V | 330 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 6350 Stuks op voorraad Leverbaar wo. 23 sep. Min: 50Meervoud: 50 | 35 V | 47 µF | Radiaal bedraad | - | - | |||
 excl. btw 272 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 35 V | 1000 µF | - | RoHS | - | |||
 Kemo S005 Elektrolytische condensator 50 onderdelenConrad Electronic excl. btw 110 Sets op voorraad Leverbaar vr. 18 sep. | - | - | - | - | - | |||
 Afb. vergelijkbaar excl. btw 580 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 63 V | 33 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 95 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 25 V | 1000 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 118 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 25 V | 1000 µF | Radiaal bedraad | - | - | |||
 excl. btw 57 Stuks op voorraad Leverbaar vr. 18 sep. | 450 V | 22 µF | Axiaal bedraad | RoHS | - | |||
 excl. btw 172 Stuks op voorraad Leverbaar vr. 18 sep. | 35 V | 10000 µF | Snap-in | - | - | |||
 excl. btw 162 Stuks op voorraad Leverbaar vr. 18 sep. | 350 V | 10 µF | Axiaal bedraad | RoHS | - | |||
 excl. btw 295 Stuks op voorraad Leverbaar wo. 23 sep. Min: 5Meervoud: 5 | 50 V | 10.000 µF | Radiaal bedraad | RoHS | Bulk | |||
 excl. btw 26 Stuks op voorraad Leverbaar vr. 18 sep. | 40 V | 10000 µF | Snap-in | RoHS | - | |||
 excl. btw 65 Stuks op voorraad Leverbaar vr. 18 sep. | 50 V/DC | 2.200 µF | Radiaal bedraad | RoHS | - | |||
 excl. btw 429 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 50 V | 470 µF | Radiaal bedraad | RoHS | - | |||

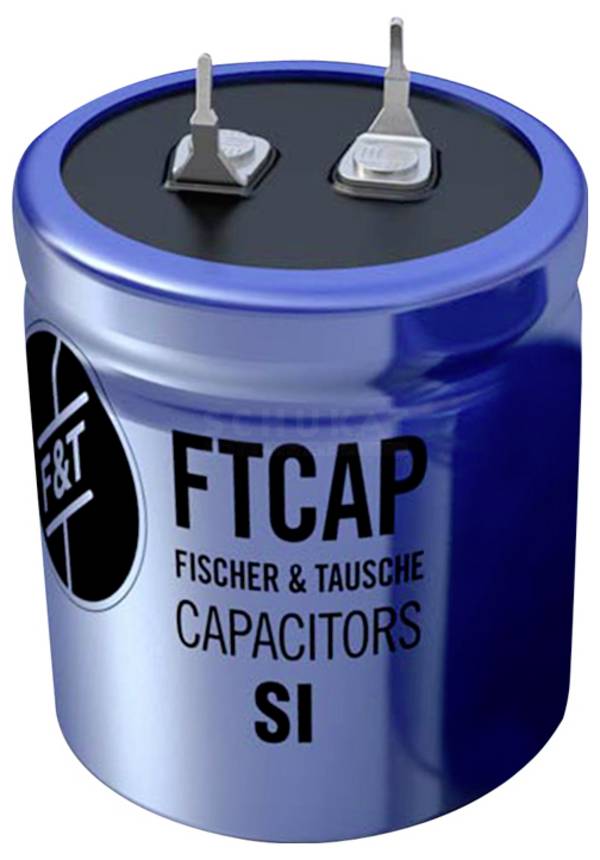

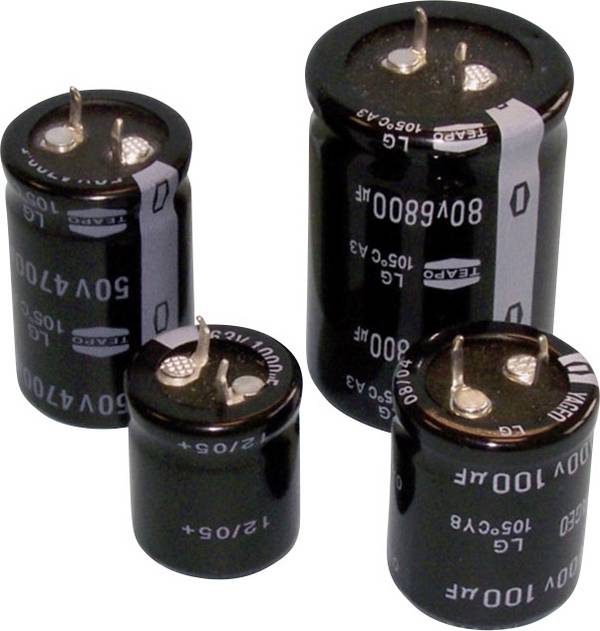

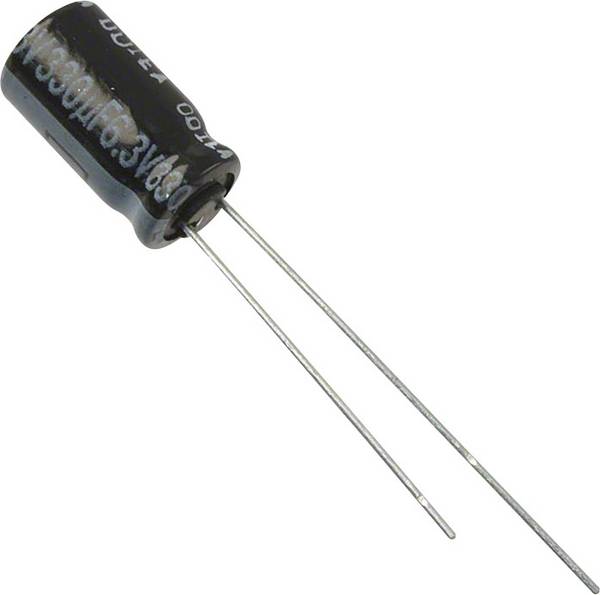

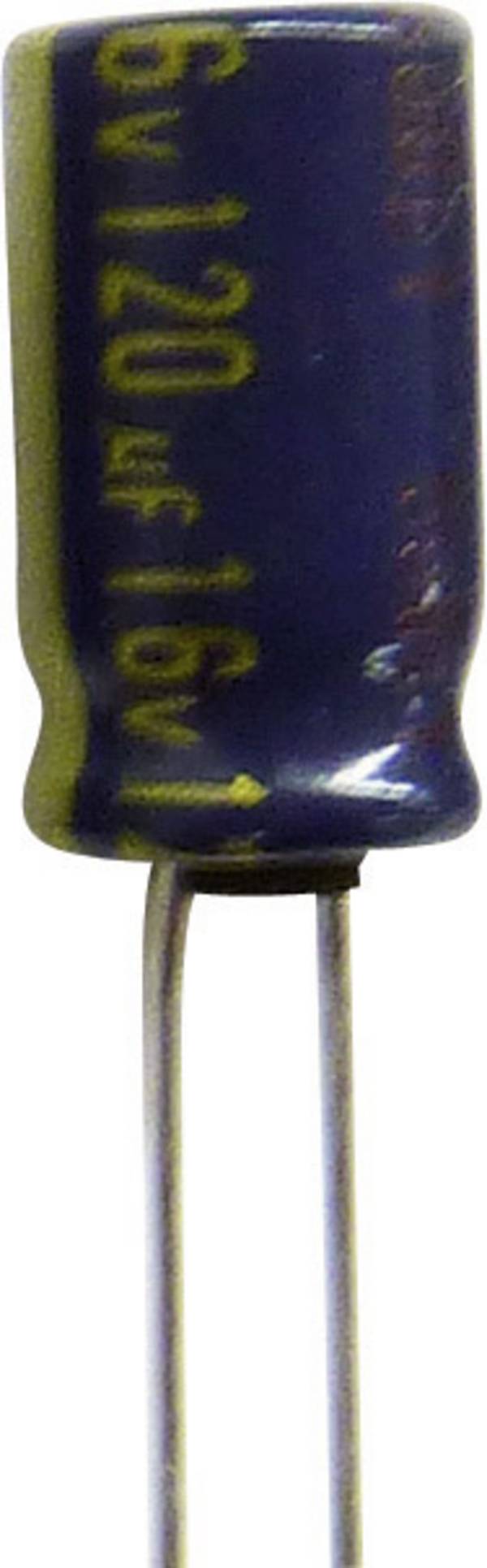

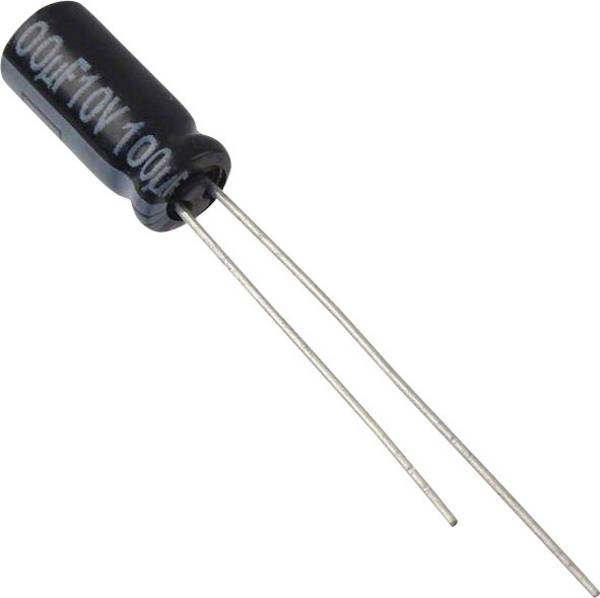

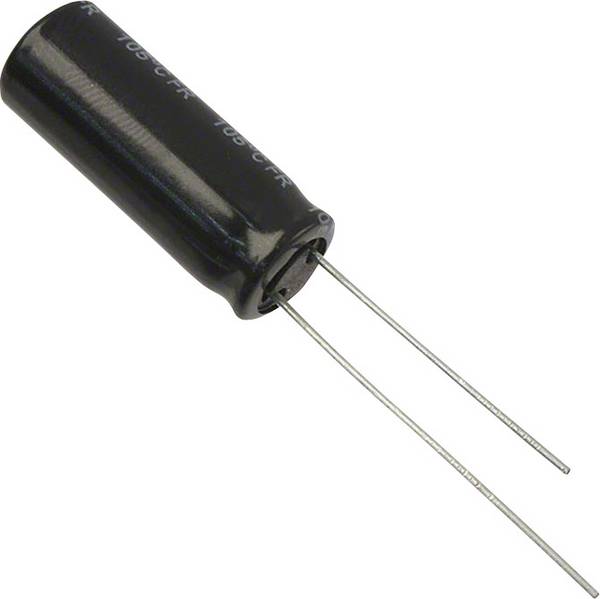

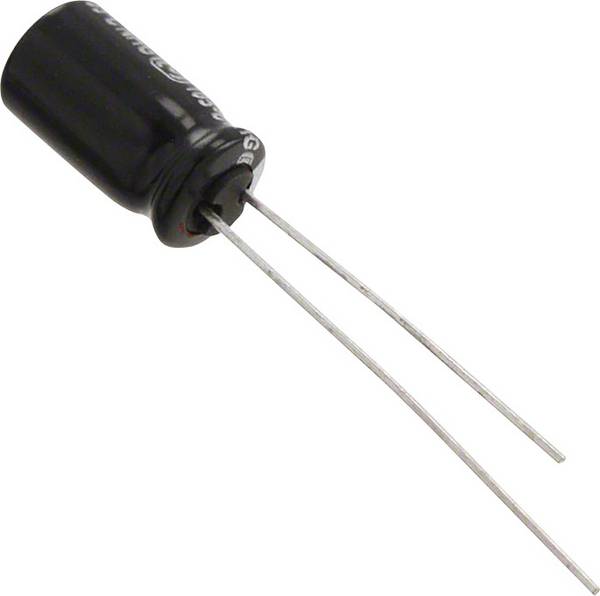

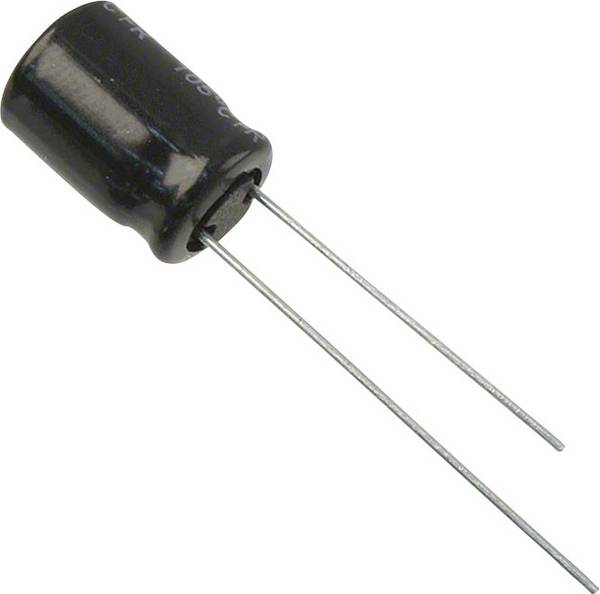

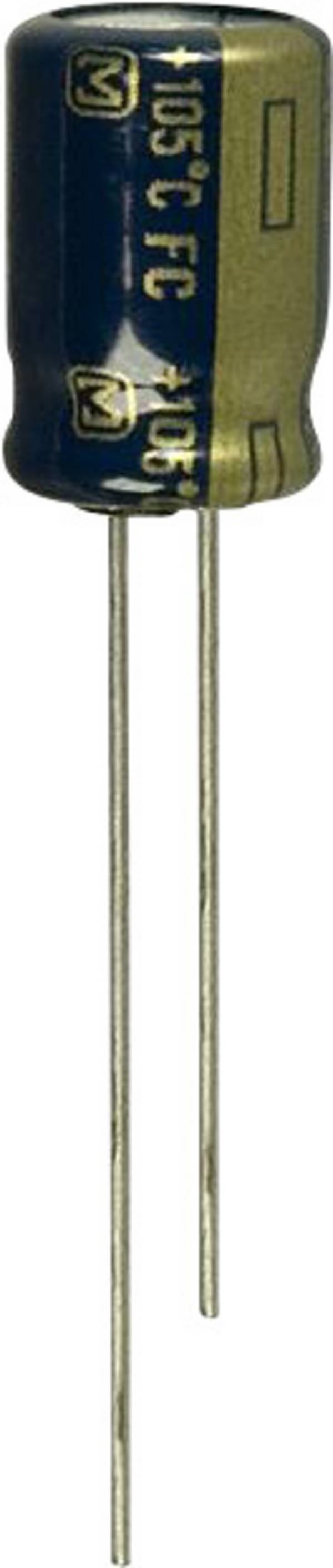

 excl. btw 382 Stuks op voorraad Leverbaar wo. 23 sep. | 450 V | 330 µF | Radiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 812 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 10 V | 470 µF | Radiaal bedraad | - | - | |||
 excl. btw 42 Stuks op voorraad Leverbaar vr. 18 sep. | 25 V/DC | 4.700 µF | Axiaal bedraad | RoHS | Bulk | |||
 Afb. vergelijkbaar excl. btw 3300 Stuks op voorraad Leverbaar wo. 23 sep. Min: 100Meervoud: 100 | 16 V | 10 µF | SMD | - | - | |||
 Afb. vergelijkbaar excl. btw 190 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 35 V | 3300 µF | Radiaal bedraad | RoHS | - | |||
 excl. btw 575 Stuks op voorraad Leverbaar wo. 23 sep. Min: 25Meervoud: 25 | 10 V | 1.000 µF | THT | RoHS | Tape | |||
 Afb. vergelijkbaar excl. btw 5373 Stuks op voorraad Leverbaar vr. 18 sep. Min: 100 | 50 V | 0.22 µF | - | RoHS | - | |||
 excl. btw 1500 Stuks op voorraad Leverbaar wo. 23 sep. Min: 100Meervoud: 100 | 50 V | 3.3 µF | SMD | RoHS | Tape | |||
 excl. btw 118 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 63 V | 10 µF | Axiaal bedraad | RoHS | - | |||
 excl. btw 228 Stuks op voorraad Leverbaar vr. 18 sep. | 63 V | 4.7 µF | Axiaal bedraad | RoHS | - | |||
 excl. btw 105 Stuks op voorraad Leverbaar vr. 18 sep. | 25 V | 15000 µF | Snap-in | - | - | |||
 excl. btw 88 Stuks op voorraad Leverbaar vr. 18 sep. Min: 2 | 35 V | 3300 µF | Snap-in | - | - | |||
 Afb. vergelijkbaar excl. btw 131 Stuks op voorraad Leverbaar vr. 18 sep. | 100 V | 47 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 121 Stuks op voorraad Leverbaar vr. 18 sep. Min: 15 | 35 V | 220 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 18 Stuks op voorraad Leverbaar vr. 18 sep. | 25 V | 47 µF | SMD | - | - | |||
 excl. btw 722 Stuks op voorraad Leverbaar vr. 18 sep. | 63 V | 100 µF | Axiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 871 Stuks op voorraad Leverbaar vr. 18 sep. Min: 30 | 16 V | 1.000 µF | Radiaal bedraad | - | - | |||
 excl. btw 112 Stuks op voorraad Leverbaar vr. 18 sep. | 50 V | 3300 µF | Snap-in | - | - | |||
 excl. btw 16 Stuks op voorraad Leverbaar vr. 18 sep. | 350 V | 47 µF | Soldeerlipjes | RoHS | - | |||
 excl. btw 100 Stuks op voorraad Leverbaar wo. 23 sep. Min: 25Meervoud: 25 | 35 V | 220 µF | Radiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 678 Stuks op voorraad Leverbaar vr. 18 sep. Min: 70 | 63 V | 10 µF | Radiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar € 0,05 excl. btw 2815 Stuks op voorraad Leverbaar vr. 18 sep. | 100 V | 22 µF | Radiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 627 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 16 V | 220 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 290 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 6.3 V | 820 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 765 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 25 V | 220 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 202 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 6.3 V | 3300 µF | - | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 26 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 25 V | 1000 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 2894 Stuks op voorraad Leverbaar vr. 18 sep. Min: 30 | 50 V | 22 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 178 Stuks op voorraad Leverbaar vr. 18 sep. | 400 V | 100 µF | - | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 116 Stuks op voorraad Leverbaar vr. 18 sep. | 25 V | 2200 µF | Radiaal bedraad | - | - | |||
 excl. btw 33 Stuks op voorraad Leverbaar vr. 18 sep. | 63 V | 10000 µF | Snap-in | RoHS | - | |||
 excl. btw 683 Stuks op voorraad Leverbaar vr. 18 sep. Min: 25 | 100 V | 4.7 µF | - | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 794 Stuks op voorraad Leverbaar vr. 18 sep. Min: 25Meervoud: 25 | 50 V | 10 µF | Radiaal bedraad | - | - | |||
 excl. btw 400 Stuks op voorraad Leverbaar wo. 23 sep. Min: 25Meervoud: 25 | 16 V | 1.000 µF | THT | RoHS | Tape and Reel | |||
 Afb. vergelijkbaar excl. btw 3975 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 35 V | 1000 µF | Radiaal bedraad | - | - | |||
excl. btw Onbekende levertijd Min: 25Meervoud: 25 | 16 V | 82 µF | SMD | - | Tape cut | |||
 Afb. vergelijkbaar excl. btw 1953 Stuks op voorraad Leverbaar vr. 18 sep. Min: 50 | 35 V | 100 µF | Radiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 1178 Stuks op voorraad Leverbaar vr. 18 sep. Min: 20 | 50 V | 47 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 212 Stuks op voorraad Leverbaar vr. 18 sep. Min: 7 | 25 V | 33 µF | Radiaal bedraad | - | - | |||
excl. btw 124 Stuks op voorraad Leverbaar vr. 18 sep. | 25 V/DC | 1000 µF | Radiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 11500 Stuks op voorraad Leverbaar wo. 23 sep. Min: 50Meervoud: 50 | 25 V | 330 µF | Radiaal bedraad | - | - | |||
excl. btw 563 Stuks op voorraad Leverbaar vr. 18 sep. Min: 15 | 50 V | 1 µF | SMD | AEC | Tape cut | |||
 Afb. vergelijkbaar excl. btw 611 Stuks op voorraad Leverbaar vr. 18 sep. Min: 15 | 16 V | 220 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 585 Stuks op voorraad Leverbaar vr. 18 sep. | 400 V | 4.7 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar € 0,04 excl. btw 2980 Stuks op voorraad Leverbaar vr. 18 sep. Min: 50 | 25 V | 47 µF | Radiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 528 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 25 V/DC | 1000 µF | Radiaal bedraad | - | - | |||

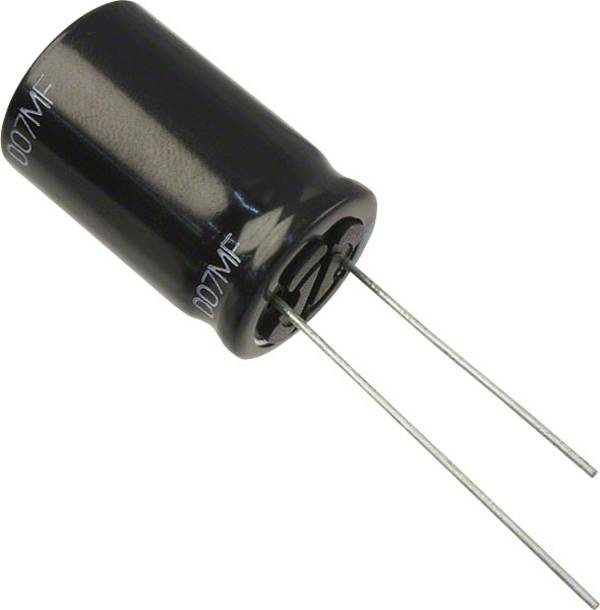

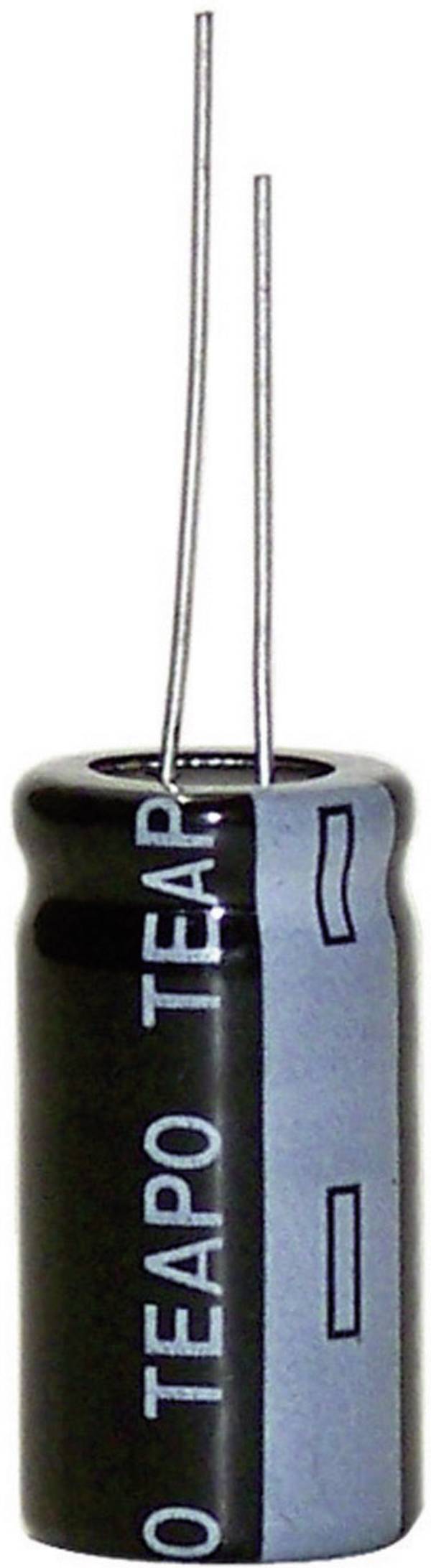

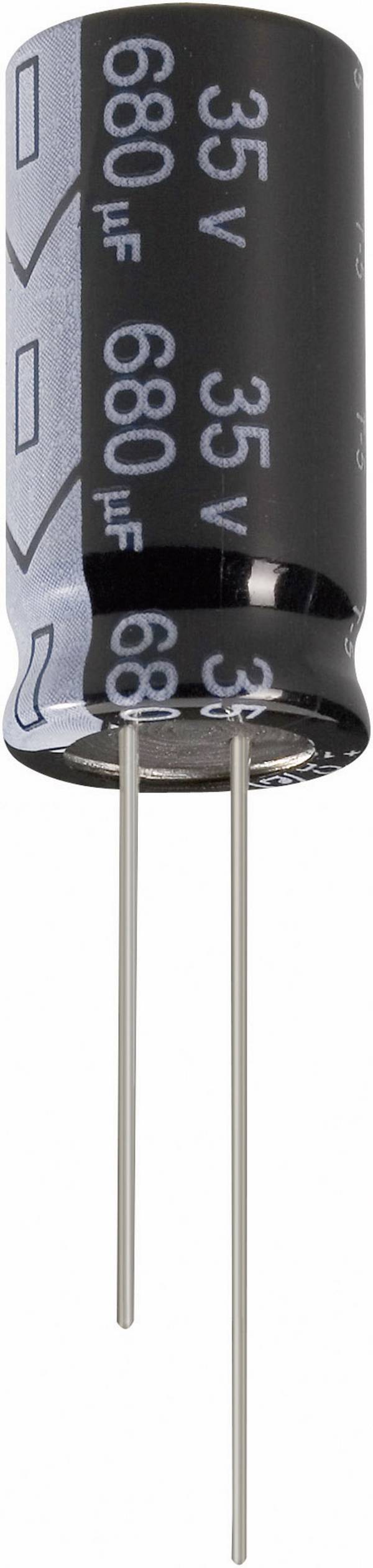

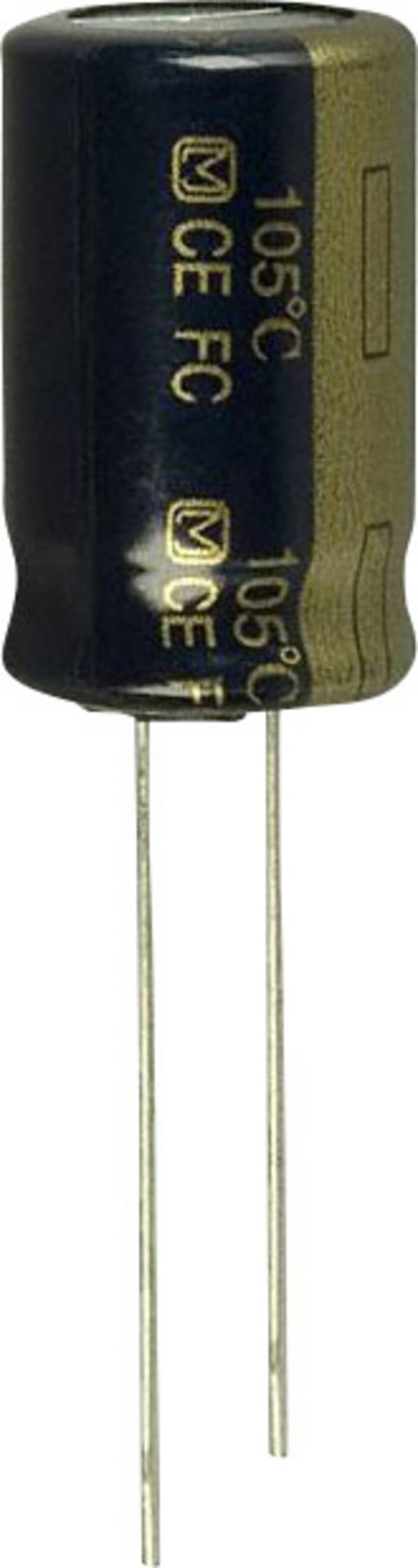

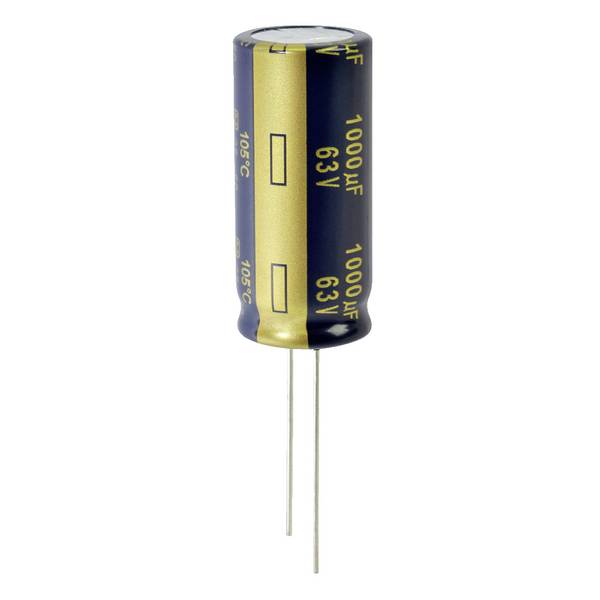

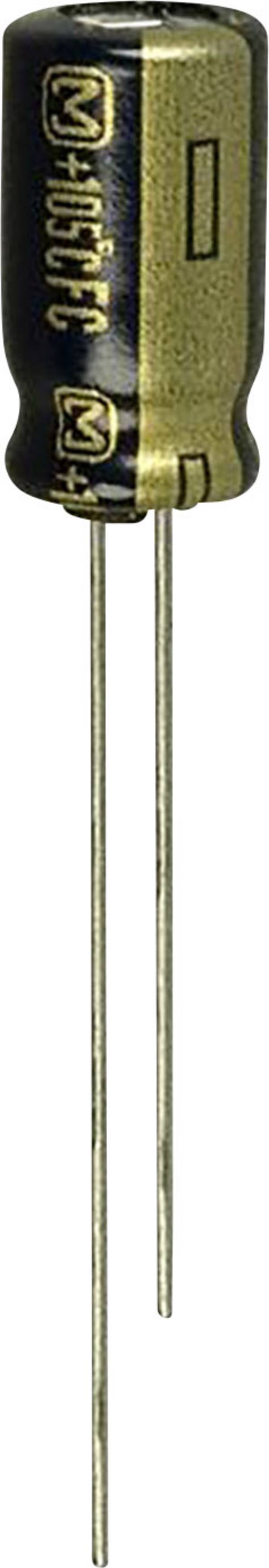

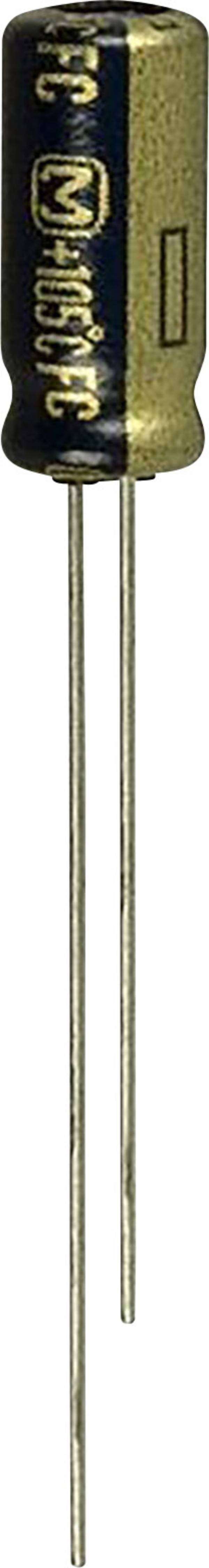

 excl. btw 185 Stuks op voorraad Leverbaar vr. 18 sep. | 35 V | 2200 µF | - | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 146 Stuks op voorraad Leverbaar vr. 18 sep. Min: 7 | 35 V | 270 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 263 Stuks op voorraad Leverbaar vr. 18 sep. Min: 7 | 16 V | 2200 µF | - | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 125 Stuks op voorraad Leverbaar vr. 18 sep. Min: 3 | 35 V | 680 µF | Radiaal bedraad | - | - | |||
 excl. btw 45 Stuks op voorraad Leverbaar vr. 18 sep. | 100 V | 220 µF | Axiaal bedraad | RoHS | - | |||
 excl. btw 544 Stuks op voorraad Leverbaar vr. 18 sep. | 400 V | 68 µF | - | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 2333 Stuks op voorraad Leverbaar vr. 18 sep. Min: 30 | 25 V | 470 µF | Radiaal bedraad | - | - | |||
 excl. btw 593 Stuks op voorraad Leverbaar vr. 18 sep. Min: 2 | 25 V | 47 µF | Axiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 270 Stuks op voorraad Leverbaar vr. 18 sep. | 35 V | 2200 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 533 Stuks op voorraad Leverbaar vr. 18 sep. Min: 30 | 50 V | 2.2 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 502 Stuks op voorraad Leverbaar vr. 18 sep. | 50 V | 1000 µF | Radiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar excl. btw 58 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 10 V | 33 µF | SMD | - | - | |||
 Afb. vergelijkbaar excl. btw 898 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 25 V | 1000 µF | Radiaal bedraad | RoHS | - | |||
 excl. btw 10 Stuks op voorraad Leverbaar vr. 18 sep. | 25 V | 1000 µF | Radiaal bedraad | RoHS | - | |||
 Afb. vergelijkbaar € 0,04 excl. btw 1020 Stuks op voorraad Leverbaar vr. 18 sep. | 35 V | 220 µF | Radiaal bedraad | - | - | |||
 Afb. vergelijkbaar excl. btw 1380 Stuks op voorraad Leverbaar vr. 18 sep. Min: 10 | 25 V | 10 µF | Radiaal bedraad | - | - | |||
 excl. btw 575 Stuks op voorraad Leverbaar wo. 23 sep. Min: 25Meervoud: 25 | 25 V | 220 µF | THT | RoHS | Tape | |||
 excl. btw Leverbaar di. 10 nov. Min: 25Meervoud: 25 | 63 V | 47 µF | Radiaal bedraad | RoHS | - | |||
excl. btw 900 Stuks op voorraad Leverbaar wo. 23 sep. Min: 25Meervoud: 25 | 63 V | 22 µF | THT | RoHS | - | |||
 excl. btw 2525 Stuks op voorraad Leverbaar wo. 23 sep. Min: 25Meervoud: 25 | 50 V | 10 µF | THT | RoHS | Tape | |||
 Afb. vergelijkbaar excl. btw 727 Stuks op voorraad Leverbaar vr. 18 sep. Min: 15 | 25 V | 100 µF | Radiaal bedraad | - | - | |||
excl. btw 312 Stuks op voorraad Leverbaar vr. 18 sep. Min: 20 | 50 V | 10 µF | Radiaal bedraad | - | Tape cut | |||
Advies
Deze tekst is automatisch vertaald.
Elektrolytische condensatoren: onmisbaar in de elektronica
Slimme techniek compact verpakt: elektrolytische condensatoren worden niet alleen in de industrie en in de elektronica-industrie in hoge aantallen nodig. Ook voor elektroniktuftler en hobbyisten zijn de meest uiteenlopende condensator types onmisbare elementen van uw elektronische basisuitrusting.
-
Wat is een elektrolytische condensator?
-
Hoe is een elektrolytische condensator opgebouwd?
-
Welke elektrolytische condensator typen zijn er?
-
Schematische voorstelling van een aluminium elektrolytcondensator
-
Interessante toepassingsgebieden
-
Veelgestelde vragen: de meest voorkomende vragen over elektrolytische condensatoren
-
Conclusie: Zo koop je het juiste product
Wat is een elektrolytische condensator?
Een condensator bestaat uit twee elektrisch geleidende schijven , die zich met weinig afstand tegenover elkaar staan. Een schijf zal als anode en de andere schijf als Kathode genoemd. Zodat de beide schijven geen geleidende contact met elkaar krijgt, worden ze door het diëlectricum elektrisch van elkaar geïsoleerd.
Als hoge capaciteiten condensator van belang is, grijpen elektronica vaak en graag te elektrolytische condensatoren, kortom: condensatoren.
Een elco is een condensator, waarvan de anode van een metalen is gemaakt, maar de een dunne, elektrisch isolerende laag alumine is aangebracht. Deze ploeg vormt het diëlectricum van de condensor. De kathode van de elco bestaat uit een elektrolyt (vloeibare of vaste) die de anode omgeeft.
De capaciteit van elektrolytische condensatoren wordt gewoonlijk in µF (microfarad) aangegeven. Analoog aan de schijven condensator wordt de capaciteit de geometrie van de anode-oppervlak en door de dikte van de laag alumine zo door de schijven interval bepaalt.
Het symbool van een elco's
De capaciteit van een elco is frequentie afhankelijk . Doordat u zich bij gelijkspanning niet efficiënt kan meten, wordt u standaard met een wisselspanning van 0,5 V en een frequentie van 100/120 Hz bij kamertemperatuur gemeten. De zo gemeten capaciteitswaarde ligt ongeveer 10 procent lager dan de waarde die de opgeslagen lading voldoet.
Hoe is een elektrolytische condensator opgebouwd?
De opbouw van een elektrolytische condensator kan het gemakkelijkst aan de hand van een aluminium elektrolytcondensator uitleggen.
De voor de oppervlaktereiniging vergroting opgeruwde anode folie met de diëlektricum laag (3) wordt tussen absorberend materiaal (bijv. papier) opgerold. Het papier (2) neemt later de vloeibaar elektrolyt op en zorgt voor een wijde contact met de anode-folie . Het contact voor het elektrolyt op zijn beurt neemt eveneens een aluminiumfolie (1), die vervolgens als kathode-aansluiting dient. De contactstrips van beide folies worden via de aansluitdraden (4) naar buiten geleid.
De kant-en-klare wikkel wordt met de elektrolyt gedrenkt en in een beker ingebouwd. Een rubberen afdichtingen, door de de aansluitdraden uitgevoerd, sluit de beker.
Om zijn werking optimaal volop uitspelen te kunnen gebruiken, moet de elektrolyt de anoden oppervlak zo geheel te bedekken . Om deze reden worden ook voor vaste elektrolyten eerst in vloeibare vorm ingebracht en vervolgens verstijfd
Het bijzondere aan elektrolytische condensatoren is uw zeer dun, maar extreem spanning vaste laag alumine (ongeveer 10-9 m/V). Samen met het ruwe anode structuur (dat wil zeggen een groot anode oppervlak) leidt dit ertoe, dat elco's in vergelijking met de andere condensator vormen een relatief hoge capaciteit hebben. Uw capaciteit is wel duidelijk kleiner dan de elektrochemische super condensatoren.
Vrijwel alle elektrolytische condensatoren zijn polar, dat betekent dat u moeten volgens de juiste poolrichting worden en mogen alleen met gelijkspanning. Daarbij is de anode altijd de pluspool. Een foutieve polariteit of te hoge spanningen kunnen het diëlectricum van de elco onherstelbaar beschadigen. Aluminium elektrolytische condensatoren kunnen dan exploderen en tantal condensatoren kunnen brand. Om deze reden is altijd op de juiste polariteit van condensatoren worden gelet.
Om het gevaar van de verkeerde polariteit tot een minimum te beperken, is op alle elco's een polariteitsweergave gedrukt.
Bij druppelvormige tantal condensatoren is een klein plusteken bij het plus-aansluiting gedrukt.
Bij axiaal-/radiaal- en snap-in-condensatoren geeft een balk of ring de min-aansluiting .
Bij SMD aluminium elektrolytische condensatoren duidt de balkjes het min-aansluiting .
Bij SMD-tantal condensatoren markeert de balk de plus-aansluiting .
Bovendien is bij bedraade condensatoren van de plus-aansluiting meestal met een iets langere aansluitdraad uitgevoerd.
In luidsprekerboxen met scheidingsfilter komen bipolaire elektrolytische condensatoren gebruikt. Deze condensatoren zijn zo ontworpen dat de aanwezige spanning worden omgepoold kan worden, zonder dat de condensatoren schade oplopen.
Bij een nadere beschouwing van de frequentiewissel valt dus op, dat de gebruikte elektrolyt-condensatoren geen polariteitsweergave vertonen. Een verkeerde polariteit is uitgesloten.
Belangrijk:
in geval van schade mogen in plaats van bipolaire elektrolytische condensatoren geen gepolariseerde condensator worden gebruikt!
Welke elektrolytische condensator typen zijn er?
Overeenkomstig het gebruikte anode materiaal (of waarvan de oxide als diëlektricum) zijn er drie hoofdgroepen van elco's.
| Anode materiaal | Aluminium | Tantal | Niob |
|---|---|---|---|
| Capaciteitsbereik | 0,1 - 2.700 .000 µF | 0,1 - 15.000 µF | 1 - 1500 µF |
| Nominale spanning | 2,0 - 630 V | 2,5 - 150 V | 2,5 - 10 V |
| Eigenschappen | Grote constructie verscheidenheid; zeer voordelig | Hoogste capaciteit per grondvlak; overwegend in SMD-bouwvorm | Net als tantal elco's, maar zeer duur; voornamelijk voor militaire toepassingen |
De eigenschappen van de laag alumine op de anode bepalen de spanningsvastheid van een elco's. Daarbij is de nominale spanning uitkiest spanning die de elco op den duur van de regeneratie, zonder dat er een doorslag komt. De spanningsvastheid van laag alumine (dat wil zeggen dat de spanning, die tot een doorslag komt) daalt bij stijgende temperatuur . Met elco's kunnen aanzienlijk kleinere nominale spanningen realiseren dan met folie- of keramische condensatoren. Dit maakt deze tot goede kandidaten voor moderne schakelingen met hoge onderdeel dichtheid.
Onze Praktijktip:
Als u uw elektrolytische condensatoren permanent onder de gespecificeerde nominale spanning gebruiken, heeft het positief effect heeft op de levensduur ervan resp. te verwachten uitvalpercentage uit.
Op elektrolytische condensatoren zijn normaal gesproken de volgende gegevens opgedrukt, waarbij de eerste vier gegevens bijna altijd te vinden zijn:
- Polariteit (belangrijk, want bij gebruik van de verkeerde polariteit worden de condensatoren onherstelbaar beschadigd)
- Nominale capaciteit of capaciteitswaarde (eventueel met tolerantie)
- Nominale spanning (hoogste toegestane gelijkspanning)
- Nominale temperatuurbereik
- Logo van de fabrikant
- Modelcode
De rastermaat RM bij radiaal bedraade elektrolytische condensatoren genoemd de afstand van de aansluitdraden.
De aangegeven capaciteit waarde op een elektrolytische condensator is een schatting van , die alleen met inachtneming van een hoge tolerantie klopt. Daarom zijn de toleranties van elco's zeer hoog .
Bij kleinere vormen worden de capaciteit en de tolerantie conform IEC/DIN EN 60062 met korte kenteken aangegeven:
- Μ85 = 0,85 µF of 8μ5 = 8,5 µF of 85μ = 85 µF
- In een alternatieve kort schrijfwijze geven de eerste twee cijfers de waarde in piko farad aan, het derde cijfer geeft de zehnerexponenten aan. Het getal 384 betekent dus 38∙104 pF = 0,38 µF.
- De tolerantie wordt met een letter: K = ± 10% (bij tantal condensatoren), M = ± 20 %
Elco's is verkrijgbaar met verschillende aansluitmogelijkheden:
SMD/SMT elco's worden direct op de printplaat gezet.
Een elco met axiale bedrahtung .
Een elco met radiale bedrahtung .
Elco met snap-in-voorziening voor inbouw.
Een elco met schroefaansluiting .
Een bijzonderheid van elco's bestaat hierin, dat u van een zogeheten lekstroom (Leaked) erdoor gaat, als u een gelijkspanning met de juiste polariteit aanmaken. De oorzaak van de lekstroom ligt in verontreinigingen en mechanische beschadiging van de dielektrikums . De lekstroom is capaciteits-, spannings-, temperatuur- en tijdafhankelijk en worden bovendien ook afhankelijk van de gebruikte materialen beïnvloed. Hij wordt meestal via het product C R ∙ U r de nominale capaciteit en de nominale spanning aangegeven.
Hoewel de lekstroom moderne elco's tamelijk klein is, zijn ze duidelijk hoger dan bij andere condensator vormen. Daarom zijn elco's niet voor schakelingen , waarmee nauwkeurige tijd metingen worden uitgevoerd of voor de stabilisatie van hoogohmige spanningsbronnen.
Schematische voorstelling van een aluminium elektrolytcondensator
Bij een aluminium elektrolytische condensator worden de "schijven" dan een met het elektrolyt gedrenkte wikkeling in een alubecher ondergebracht en daarna met een rubberen plug afgesloten. Op basis van deze constructie ontstaat het volgende vervangingsschema :
Parallel aan één ideale condensator (C) moet je een zeer hoogohmige weerstand (RLeak) inbeelden, waarmee de lekstroom stroomt. De weerstand RESR (Equivalent Series Resistance = bijbehorende serieweerstand) regelt de interne verliesweerstand van de condensor. Deze wordt door de constructie, door het contact, door het gebruikte materiaal en uiteindelijk door het geleidingsvermogen van de elektrolyt (kathode) beïnvloed. Voor sommige toepassingen, bijv. in stroomvoorziening schakelingen, is het noodzakelijk dat de gebruikte elektrolyt-condensatoren een laag verlies weerstand. In dit geval worden speciale low ESR-condensatoren gebruikt.
Vanwege het gewikkelde opbouw van een aluminium elektrolytcondensator ontstaat echter ook een zekere inductiviteit LESL (Equivalent series inductivity = betreffende series inductie), die in serie een condensator geschakeld is. Door een meervoudige contactering van aluminium folie probeert men deze ongewenste inductiviteit zo laag mogelijk te houden. Om deze reden zijn aluminium elektrolyt-condensatoren ook niet voor hoogfrequente toepassingen.
Interessante toepassingsgebieden
Dankzij de grote capaciteit zijn uitermate elektrolytische condensatoren bijzonder
- Voor het ontkoppelen van ongewenste frequenties (tot enkele megahertz)
- Voor het in- en afnemen van wisselspanningssignalen (Level Shifting)
- Voor het gladstrijken gelijkgerichte spanningen in netvoedingen
- Voor het bufferen van voedingsspanningen bij plotselinge belasting punten (steuncondensator)
- Als stroom- resp. energiehouder (bijvoorbeeld in ononderbroken stroomvoorzieningen)
De grote capaciteit heeft ook een geringe blinde weerstand voor wisselspanningen tot gevolg. Daarom zijn elco's ook als het koppelelement voor signalen met lage frequentie doorgestuurd .
Veelgestelde vragen: de meest voorkomende vragen over elektrolytische condensatoren

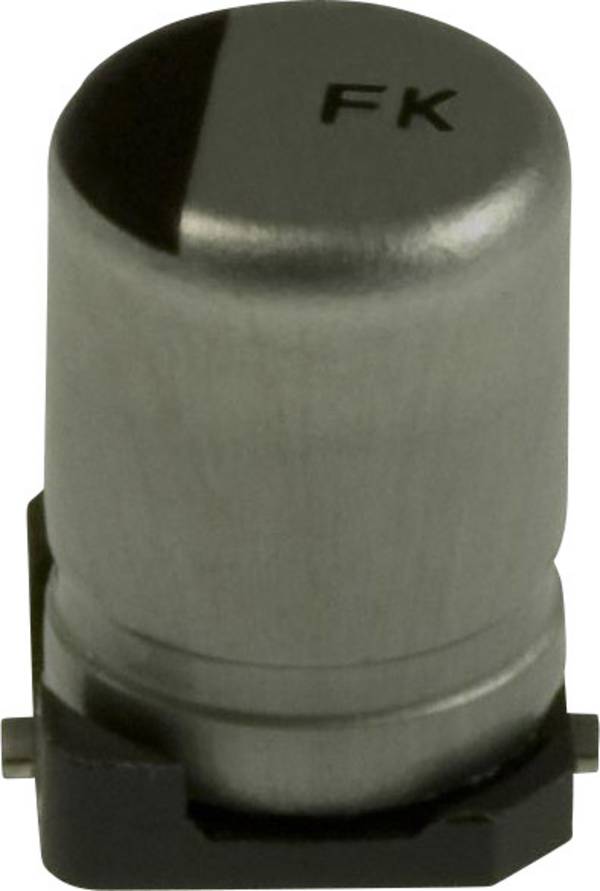

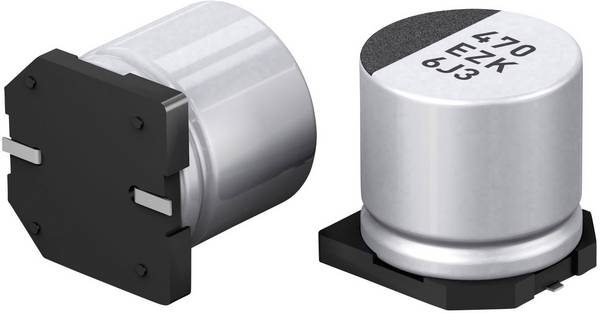

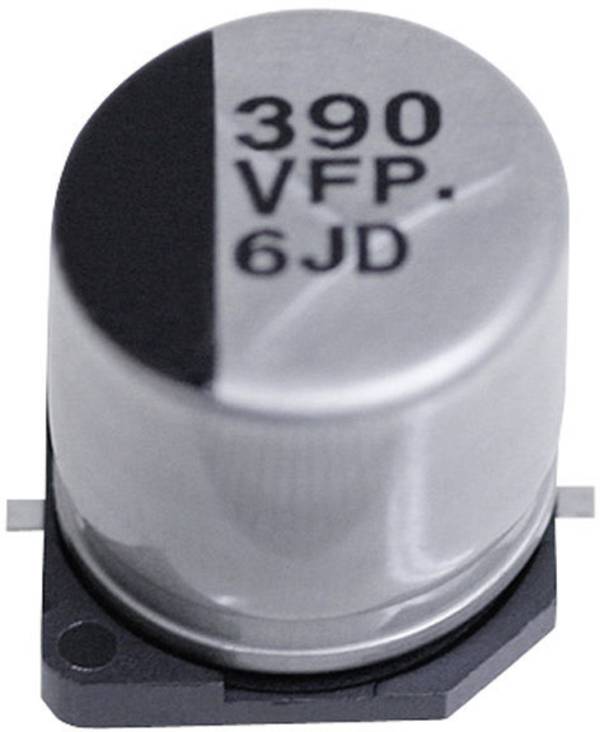

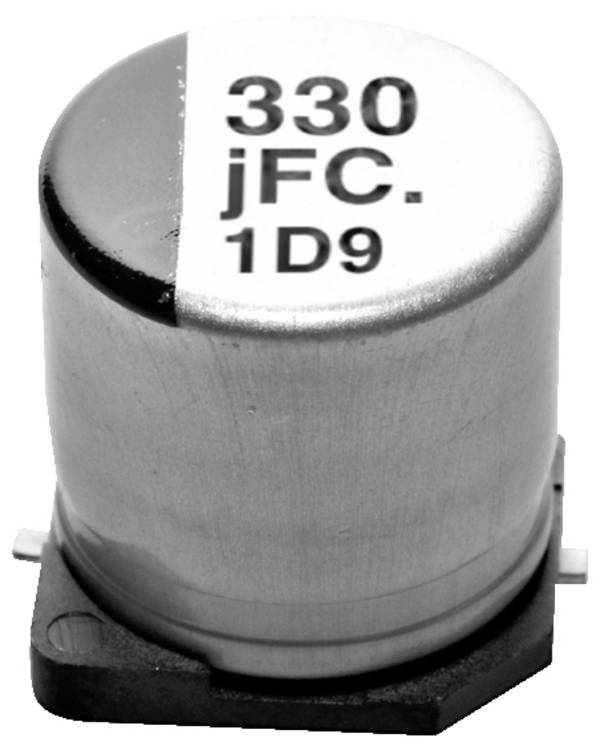

Wat is het verschil tussen SMD- en SMT elco's?
Er is geen verschil tussen deze twee elco types. SMD staat voor "surface mount device" (Duits: oppervlakken geassembleerd onderdeel). De techniek, met de het onderdeel wordt gemonteerd, heet "surface mounting technology" of kort SMT (Duits: oppervlaktemontage). SMD verwijst dus op een eigenschap van de condensor, terwijl SMT op de onderliggende technologie betrekt.
Wat is een polymeer elektrolytische condensator?
In polymeer-elektrolyt-condensatoren dienen geleidende polymeren waarvan de geleidbaarheid in de buurt van degene van metalen benadert, als elektrolyt. Met behulp van deze zeer moderne elco's kunnen nog kleinere formaten en nog kleiner interne ohmse verliezen of interne inductiviteiten realiseren.
Conclusie: Zo koop de correcte elco
Wanneer u voldoende ruimte voor uw schakeling hebben en/of spanningen nodig is dat groter is dan 50 V heeft, maakt u met een aluminium elco met vloeibare elektrolyt niets verkeerd. Deze onderdelen zijn in ontelbare elektronische componenten gebruikt. Tantal- en niob-elkos opgaan in de game als u maar weinig ruimte ter beschikking heeft, bijvoorbeeld in zeer platte elektrische apparaten. Bovendien werken deze elco's over een zeer grote temperatuurbereik extreem stabiel. Als u dus via militaire en alien-toepassingen nadenken, bent u bij tantal- resp. niob-elkos op de juiste adres.
