Drukmeetapparatuur

In de drukmetingstechnologie zijn er meetapparaten met verschillende ontwerpen. Er zijn mechanische drukmeters en in toenemende mate ook digitale drukmeters. Op deze plaats willen wij u kennis laten maken met mechanische apparaten met een veer-elastisch meetelement. Drukmeters met bourdonbuis of diafragma worden gebruikt voor drukmeting. Bij een toestel met een bourdonbuis bestaat het meetelement in het huis uit een opgerolde veer. Als de druk toeneemt, wikkelt de veer langzaam af. De afgelegde afstand wordt overgebracht naar een wijzer. De druk kan worden afgelezen van de meetschaal. Bij een drukmeter met een membraan bestaat het meetelement uit een membraanveer die tussen twee flenzen is geklemd. Als er druk op de meter wordt uitgeoefend, buigt de membraanveer. Deze beweging kan dan worden doorgegeven aan een pointer.

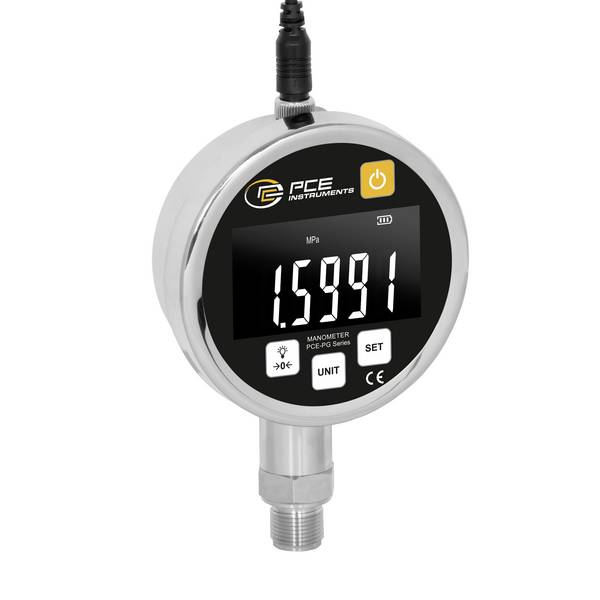

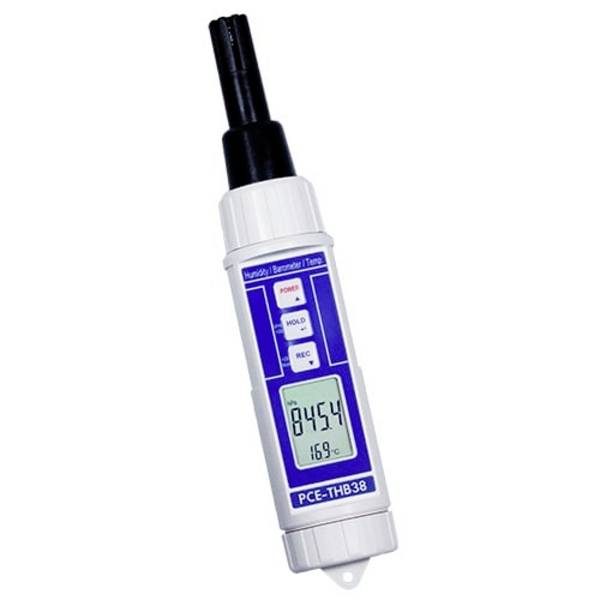

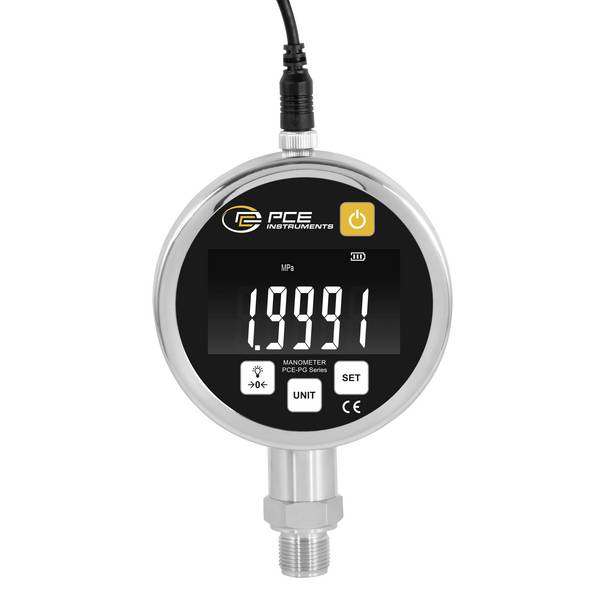

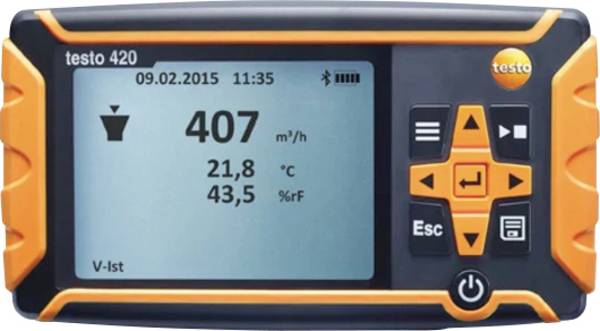

Bij digitale meters wordt de druk opgevangen door een sensor en doorgegeven aan de indicator. Er zijn verschillende methoden om de heersende druk te bepalen: een mogelijkheid is bijvoorbeeld de piëzoresistieve meting, waarbij op het meetmembraan variabele weerstanden zijn aangebracht die door uitrekking of samendrukking van waarde veranderen. Een andere mogelijkheid is de spanningsverandering door piëzo-elektrische effecten. Hier creëert de druk een ladingscheiding die leidt tot een spanning in een kristal. Andere methoden om druk te meten met een digitaal apparaat zijn gebaseerd op capaciteits- of inductieveranderingen en het Hall-effect.
