Alles wat u moet weten over 12V splitters en stekkers

Wat zijn 12V splitters en stekkers?

12V stekkers worden gebruikt om verschillende verbruikers aan te sluiten op het boordspanningsnet van een voertuig. Er wordt een fundamenteel onderscheid gemaakt tussen connectoren die in bestaande stekkers worden gebruikt en connectoren die achteraf in het voertuig kunnen worden ingebouwd. De gebruikte materialen zijn zo gekozen dat zij veilig bestand zijn tegen de vaak hogere thermische belasting ten gevolge van motor- of uitlaatwarmte of zonnestraling, en tegen de mechanische uitdagingen ten gevolge van trillingen of schokken.

Er zijn twee soorten connectoren voor boordspanning in auto's:

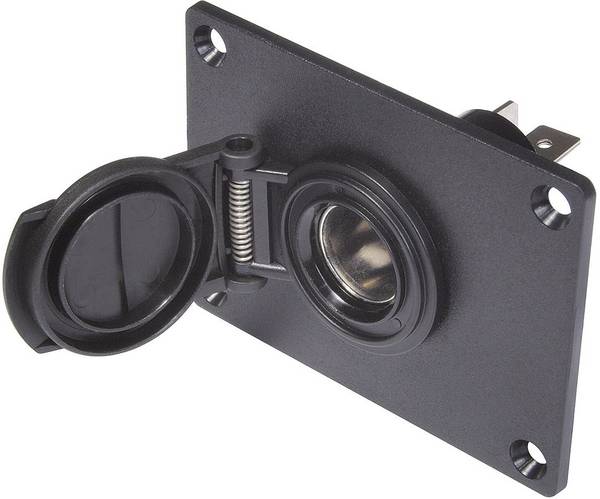

Autosokkel volgens DIN ISO 4165 met 12 millimeter diameter:

  • Door zijn ontwerp zou het een veiliger contactgedrag vertonen. Er zijn adapters van deze autoboordspanningsconnectoren naar de hieronder vermelde SAE-connectoren.

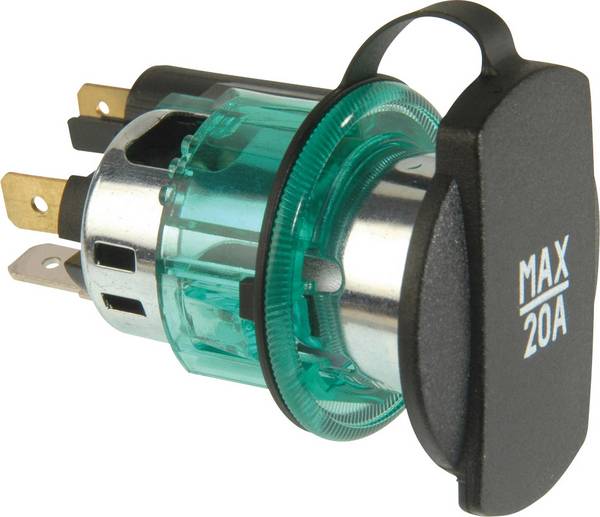

Autosokkel volgens SAE J563 met een diameter van ongeveer 21 millimeter:

  • De zogenaamde sigarettenaansteker. Twee soorten hebben zich hier gevestigd: Maat A in hoofdzakelijk Amerikaanse auto's en maat B in Europese auto's. De diameter van de plug van B is ongeveer 0,4 millimeter groter dan die van A.

Met ruimtebesparende elektronische oplossingen in de behuizingen van de boordspanningsconnectoren is het gebruik ervan in boordnetwerken met verschillende spanningen mogelijk (bij voorbeeld 12 of 24 volt met automatische detectie of omschakelbaar).

Er zijn vele speciale uitvoeringen, bijvoorbeeld connectorbehuizingen voor plaatsing in de bekerhouder, voorzien van LED's voor de status van de autoaccu en met een afzonderlijke zekering in de connector. Er zijn ook symboolopdrukken (sigaret) zodat een dummystekker in de sigarettenaansteker kan worden verwisseld met een werkende wanneer een niet-rokende tweedehandsauto wordt gekocht.

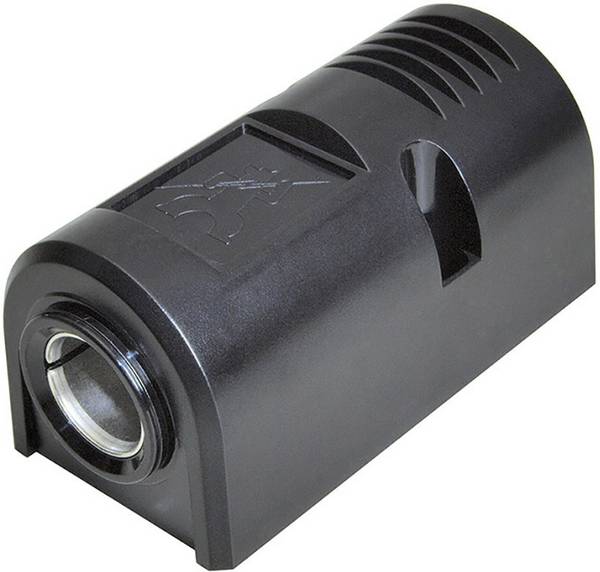

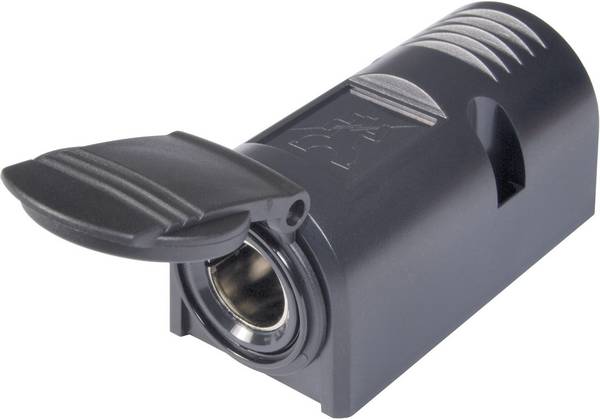

De aansluiting van de boordspanningsconnectoren van het voertuig op het boordspanningsnet voor montage achteraf geschiedt door middel van platte stekkers, schroeven of solderen.

Voor sommige connectoren met boordspanning voor auto's kunnen de gegevensbladen van de fabrikant worden gedownload van de respectieve productpagina. Deze zijn met name van belang met betrekking tot de afmetingen van de installatie, alsmede het stroomvoerend vermogen en het temperatuurbereik op de plaats van gebruik in het voertuig.

Welke spanningsconnectoren zijn verkrijgbaar bij Conrad?

De automotive spanningsconnectoren kunnen worden geselecteerd op basis van:

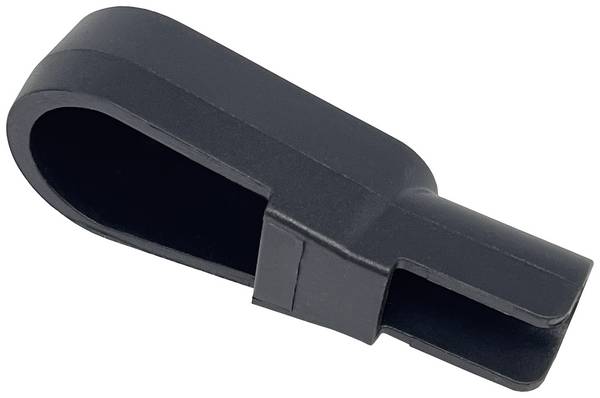

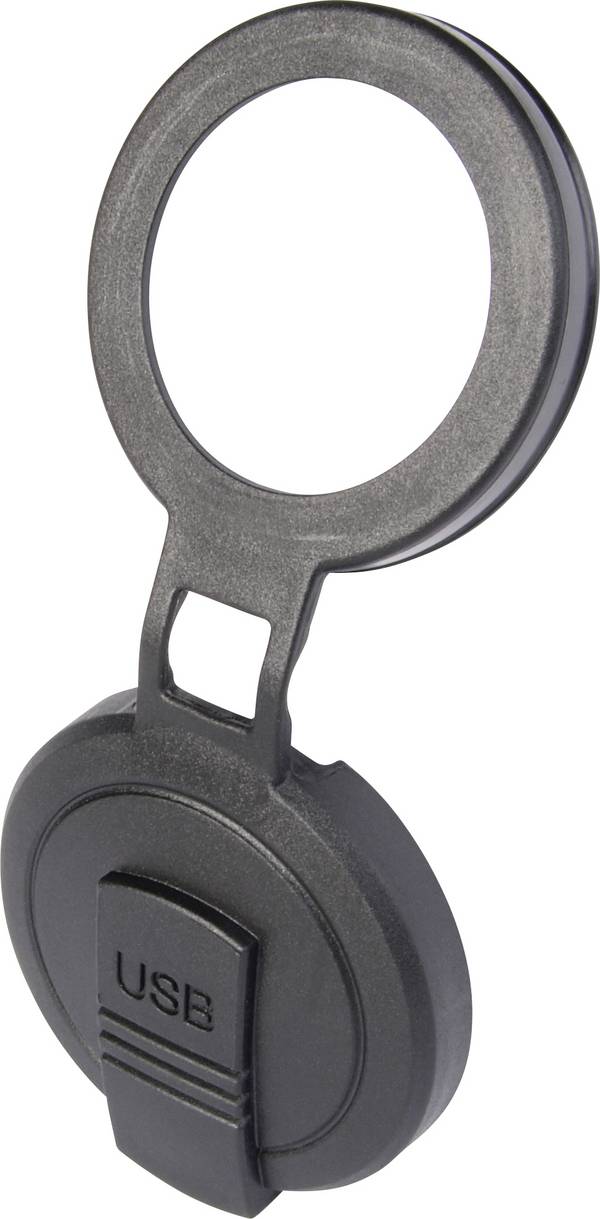

  • maximale belastingscapaciteit van 0,5 tot 20 ampère. Het speciale kenmerk is nul ampère, waaronder de beschermkappen vallen.
  • verschillende aansluitingen:

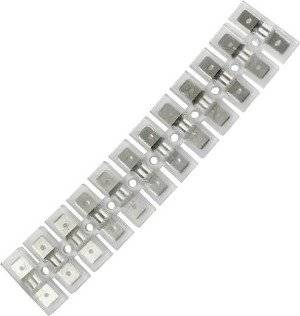

    • 6,3 millimeter platte connectoren: Dit zijn meestal connectoren die achteraf moeten worden gemonteerd of geïnstalleerd.
    • Kabel in gestripte of open uitvoering
    • Soldeercontacten voor vaste montage achteraf of vervanging van defecte connectoren
    • Standaardaansluiting: Aansluiting met connectoren volgens DIN ISO 4165
    • Ringkabelschoenen voor bevestiging aan de boordspanningsbron
    • Schroefverbindingen als klemmen of contacten in de stekker

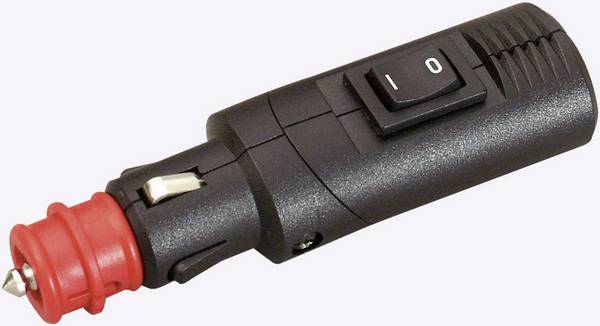

    • Universele veiligheidsstekkers: Deze zijn voorzien van adapterstukken zodat ze met beide normen kunnen worden gebruikt.

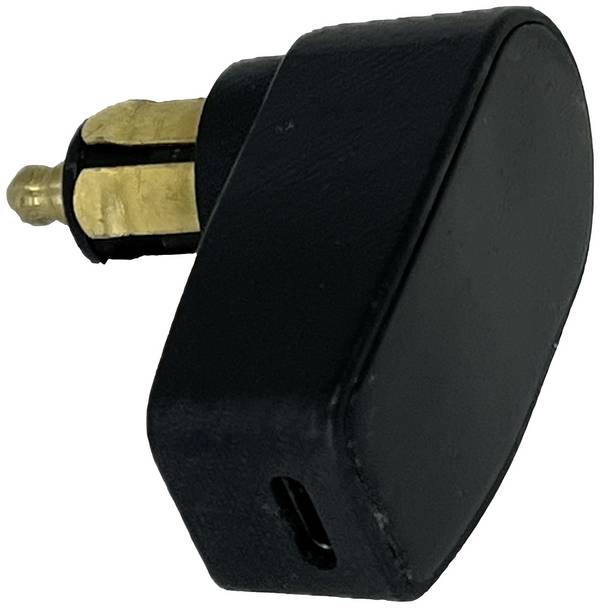

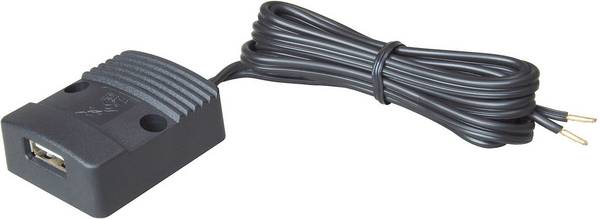

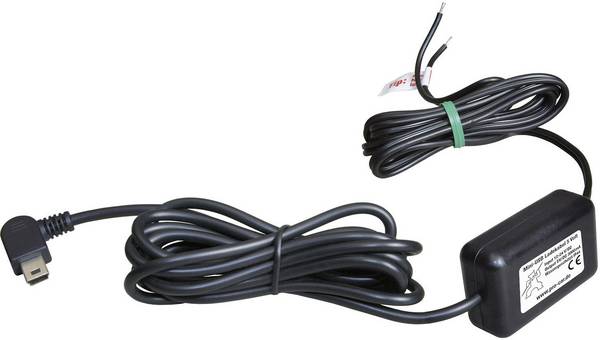

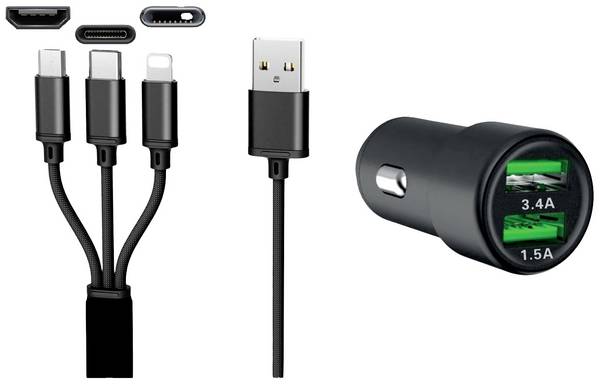

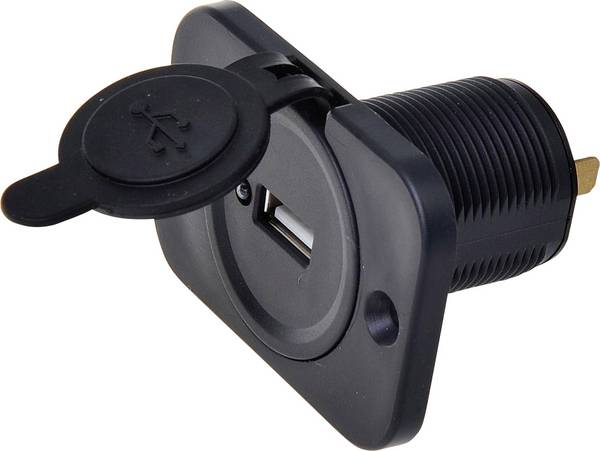

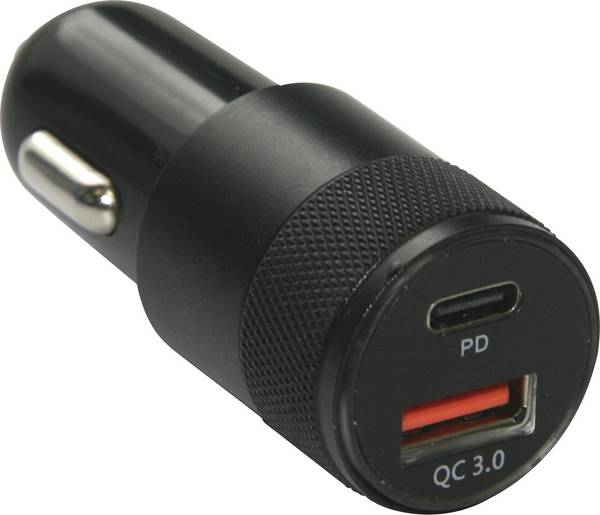

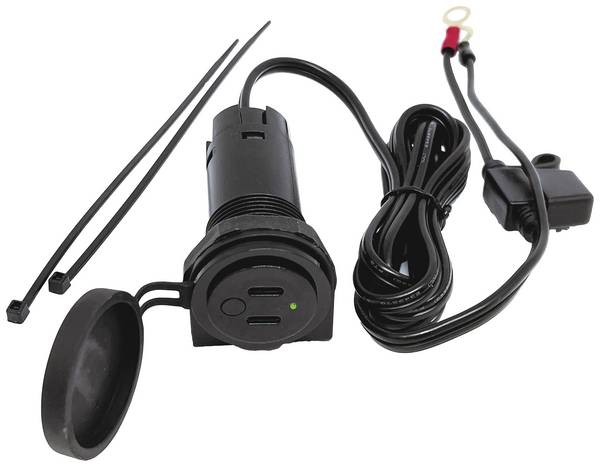

    • USB-poort met de mogelijkheid om apparaten met een USB-aansluiting via de sigarettenaansteker van stroom te voorzien. Deze bevat ook een universele USB-adapter die past op twee Apple en twee mini USB-poorten.

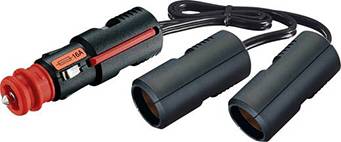

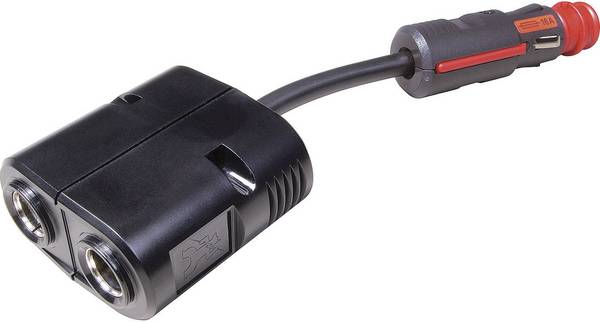

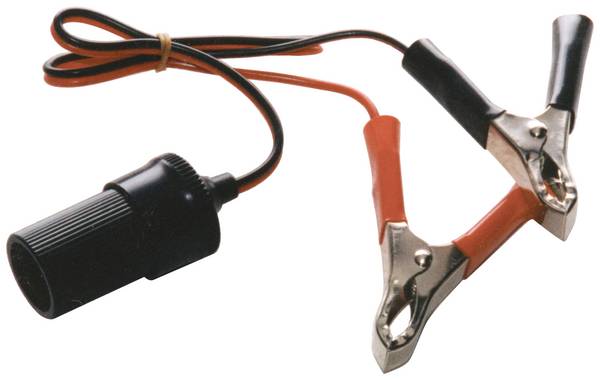

    • Sigarettenaanstekeraansluiting: Dit zijn meestal verlengsnoeren of meervoudige verdelers of universele aansluitingen die ook USB-uitgangen hebben. Versies met batterijaansluitingen zijn ook verkrijgbaar.

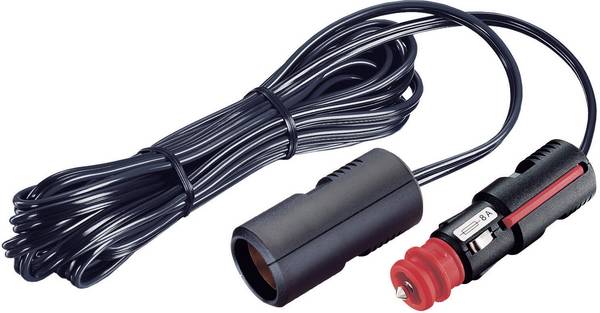

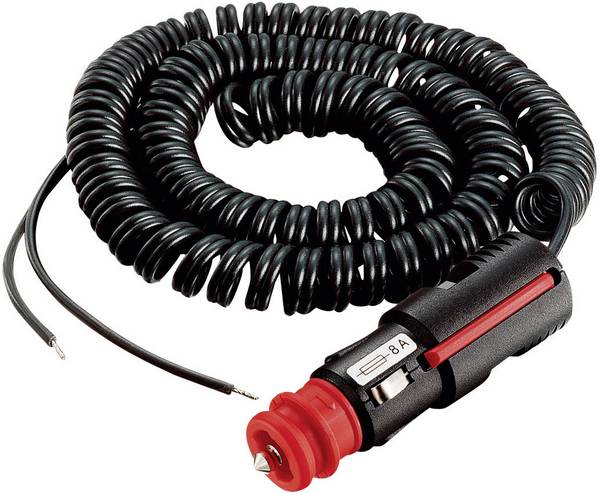

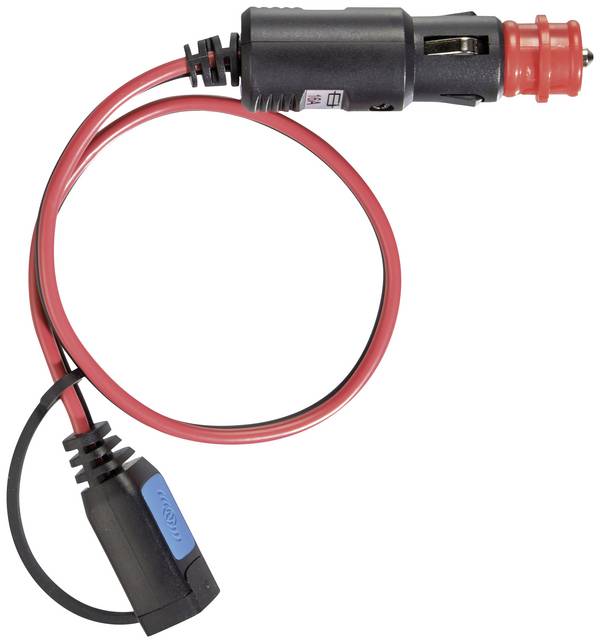

    • Sigarettenaanstekerstekkers zijn ook verkrijgbaar als verleng- en verdeelkabels, sommige gecombineerd met USB-uitgangen.
  • Nieuwe producten en aanbiedingen, deels met weinig vervuilende productie RoHS
  • Beschikbaarheid filialen
  • Merken

FAQ – veelgestelde vragen over 12V stekkers


Welke veiligheidsvoorschriften moeten in acht worden genomen voor connectoren met boordspanning voor auto's?

  • Houd er rekening mee dat werkzaamheden aan het elektrische systeem van het voertuig alleen door geschoolde specialisten mogen worden uitgevoerd, wanneer u boordspanningsconnectoren aanbrengt of achteraf monteert. De relevante gezondheids- en veiligheidsvoorschriften voor de automobielsector moeten worden nageleefd.
  • Als u het elektrische systeem van de auto loskoppelt van de accu van de auto, kunnen onderdelen in de auto worden aangetast die met codes moeten worden geactiveerd om opnieuw te kunnen starten (bijvoorbeeld autoradio's). Zorg dat u deze informatie klaar hebt voordat u aan het werk gaat.
  • Zorg er altijd voor dat de polariteit van de aansluitingen juist is.
    Onjuiste uitvoering van elektrische aansluitingen in motorvoertuigen kan tot grote gevaren leiden.
  • Alleen spanningsvrije motorvoertuigstekkers aansluiten en loskoppelen, omdat bij het loskoppelen gevaarlijke vlambogen kunnen ontstaan als gevolg van de hoge stromen.
  • Gebruik, indien voorgeschreven, geschikt gereedschap om geen van de gebruikte elementen, behuizingen, isolatie en voertuigonderdelen te beschadigen.
  • Let bij het gebruik van connectoren voor autobouwdragers op de nominale spanningsbereiken, de nominale stroom en, indien van toepassing, de temperatuurbestendigheid.
  • De meeste connectoren voor auto's zijn niet bedoeld voor gebruik buitenshuis.
    Olie, chemische stoffen en bijtende gassen kunnen de werking van alle connectoren aantasten.
    Zet tijdelijk gebruikte kabels zo vast dat er geen trekkracht op staat. Gebruik ook de trekontlastingen die eventueel direct op de connectoren zijn aangebracht.
    Boordspanningsconnectoren van auto's die niet meer bruikbaar zijn, zijn elektrisch afval voor openbare inzamelpunten dat op een speciale manier moet worden verwijderd. Zij mogen niet bij het huisvuil worden weggegooid.

Hoe merkt u dat boordspanningsconnectoren defect zijn?

  • Corrosie kan een verhoogde contactweerstand bij de contacten veroorzaken, die gepaard kan gaan met verhitting. Dit kan de isolatie of behuizingen beschadigen. Aangesloten componenten kunnen in hun functie worden belemmerd, bijvoorbeeld door een verminderde lichtopbrengst van lampen of onvoldoende vermogen van kleine compressoren.
  • Gebrek aan veerkracht van terminals die tijdelijk op autoaccu's worden gebruikt.
  • Blootstelling aan hoge temperaturen kan isolatie-elementen onbruikbaar maken. Bepaal de oorzaken van de temperatuurstijging en elimineer deze voordat u de autoconnectoren vervangt.
  • De veerkracht van stekkers van sigarettenaanstekers kan na verloop van tijd verzwakken, zodat ook de elektrische verbindingen onbetrouwbaar worden.
  • Ernstig knikken of knellen van de kabels van de boordspanningsconnectoren voor auto's, bijvoorbeeld in autodeuren en -ruiten, kan de stroomvoercapaciteit van de hele verbinding sterk verminderen, wat meestal merkbaar is door verhitting van de stekker, de contactdoos of de kabel zelf.
