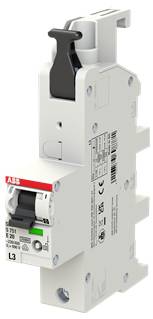

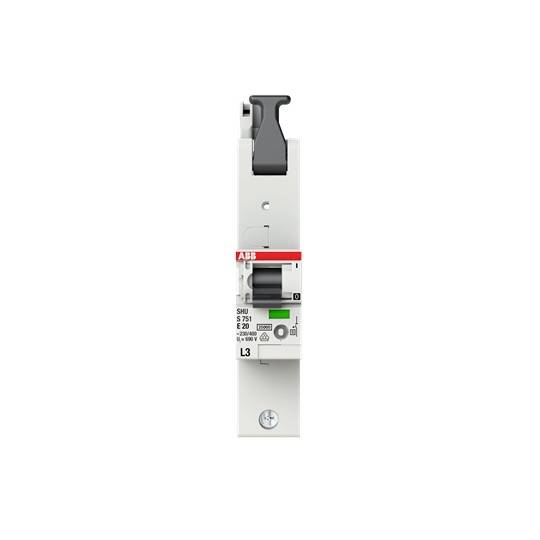

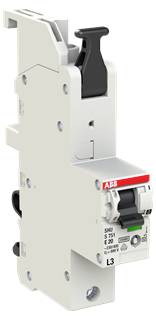

ABB 2CDS781001R7202 S751-E20L3 Hoofdleidingsveiligheidsschakelaar 20 A 230 V

De selectieve hoofd-zekeringautomaten van de serie S750 zijn conform DIN VDE 0641-21 gecertificeerd als spanningsonafhankelijke selectieve hoofdlijnbeveiligingsschakelaar (SHU) en kunnen op een leken worden bediend en voor de hoogste overspanningscategorie worden ontworpen. Hun toepassingsgebied is gevarieerd: Als scheidingsvoorziening op de tellerplaats volgens de TAB van de netwerkexploitanten resp. VDE-AR-N 4101, evenals in alle hoofdverdelingen van laagspanning ter bescherming van de distributiecircuits en als vrijschakelinrichting met scheidingsfunctie. Er moet worden gewezen op de bijzondere selectiviteitskenmerken om een hoge beschikbaarheid van de installaties te waarborgen. De serie S750 is voor directe montage op een 4- of 5-polig verzamelrailsysteem 40 mm (12 mm x 5/10 mm) bedoeld. Ongeacht de nominale stroomsterkte van de S750 kan via de onderste klem direct met maximaal 50 mm² en max. 100 A op het verzamelsysteem worden ingevoerd. Apparaten uit de S 750-serie bevatten een geïntegreerde blokkeermogelijkheid, waardoor de 3 Polen van een draaistroomvoeding gelijktijdig kunnen worden geblokkeerd. De geïntegreerde blokkeerplunjer vergrendelt in de IN- of UIT-stand en kan bovendien met een hangslot, draadzegel of kabelbinder worden vastgezet.

De teksten voor dit artikel zijn automatisch vertaald.
