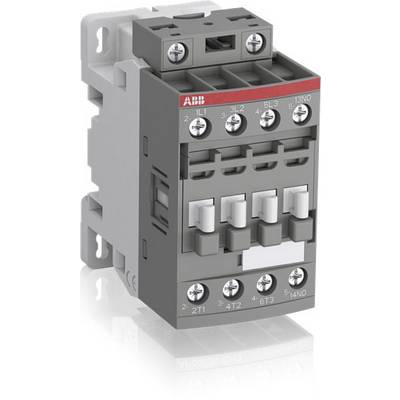

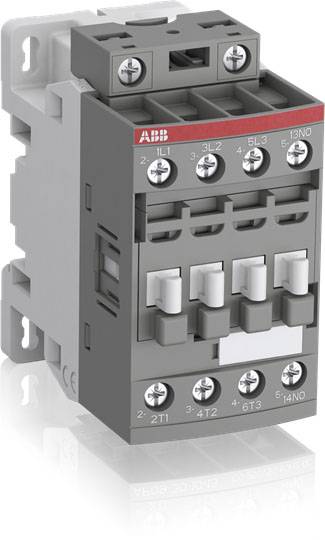

ABB AF16-30-01-13 Schakelaar 1x NO, 4x NO 7500 W 100 V 18 A Met hulpcontact 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Schakelaar
Aantal polen
3-polig
Nominale spanning
100 V
Belastingsstroom
18 A
Vermogen
7500 W
Datasheet (PDF)
Aantal
Totaal (€ 51,23 / Stuk)
€ 51,23
excl. btw
Gratis verzending*
Technische specificaties
- Soortnaam
Schakelaar
- Type
AF16-30-01-13
- Aantal polen
3-polig
1x NO
4x NO
- Type hulpcontact
1x NC
- Nominale spanning
100 V
- Regelspanning (min.)
100 V/AC
- Regelspanning (max.)
250 V/AC
- Stuurspanningsbereik
100 - 250 V/AC
- Schakelspanning (max.)
7.5 V/AC
- Max. schakelvermogen
7500 W
- Continu stroom (max.)
30 A
- Belastingsstroom
18 A
7500 W
- Bijzonderheden
Met hulpcontact
- Aansluiting
Schroeven
- Breedte
45 mm
- Hoogte
86 mm
- Diepte
77 mm
- Afm.
(b x h x d) 45 x 86 x 77 mm
- Inhoud
1 stuk(s)
45
86 mm
77 mm
FALSE
7.5 kW
3
0
0
1
18 A
30 A
100-250 V
100-250 V
100-250 V
Screw connection
690-690 V
690-690 V
AC/DC
7.457
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2320418 ABB AF16-30-01-13 Schakelaar 1x NO, 4x NO 7500 W 100 V 18 A Met hulpcontact 1 stuk(s)
Omschrijving
Contactors AF09 tot AF96 van 4 tot 45 kW AC-3 (400 V) staan voor de compacte serie met AC/DC-aansturing en zeer brede spoelspanningsbereiken. Slechts 4 spoelen dekken stuurspanningen van 20...500 VDC tot 24...500 VAC af - zonder extra benodigde bluselementen. Daardoor zijn ze wereldwijd en slechts in geringe variantie te gebruiken. U schakelt stroomcircuits met motoren, licht inductieve of niet-inductieve lasten. Flexibel verwisselbare spoelaansluitklemmen maken aansluiting van boven, van onder of van boven en onder mogelijk. Aanbouwbare accessoires zijn 1- en 4-polige aan de voorzijde opsteekbare hulpschakelaars en aan de linker- en rechterkant monteerbare 2-polige hulpschakelaars. Voor de voorste spoelaansluiting is tot AF65 een extra hulpschakelaarblok met 1S+1Ö en spoelaansluitingen A1 en A2 beschikbaar. Alle hulpopenercontacten zijn als mirrorcontacten conform IEC60947-5-1 bijlage L uitgevoerd. Andere accessoires, zoals tijdschakels, bedradingshulpen en vergrendelingselementen, vullen het assortiment aan.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
