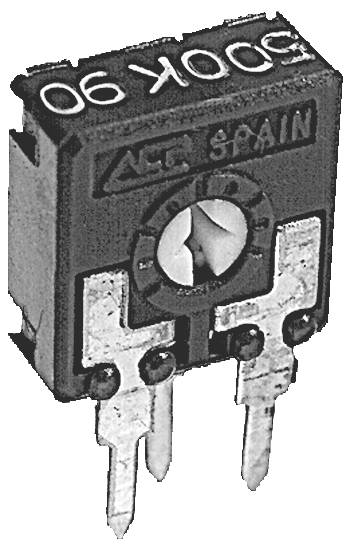

ACP CA9PH2,5-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 1 kΩ 220 ° 240 ° 1 stuk(s)
Fabrikantnummer:
Artikelnummer:
Soortnaam
Koolstoffilmtrimmer
Weerstand
1 kΩ
Weerstandscurve
Lineair
Belastbaarheid
0.15 W
Draaihoek (mechanisch)
240 °
Datasheet (PDF)
1700 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
100
-
€ 0,20842
300
9% = € 0,02
€ 0,18944
500
13% = € 0,03
€ 0,18185
1000
15% = € 0,03
€ 0,17679
2000
18% = € 0,04
€ 0,17109
4000
21% = € 0,04
€ 0,16476
10000
24% = € 0,05
€ 0,15779
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Min.: 100
Meervoud: 100
Totaal (€ 0,20842 / Stuk)
€ 20,84
excl. btw
Highlights & Details
ACP E-regelaar staand RM5/2,5 1K
Extra services en acties
Technische specificaties
- Toepassing: 9 mm-potentiometers worden voornamelijk in trimtoepassingen gebruikt op verschillende markten:
- • Industrie: Timer en relais, dimmer, vermogensregeling
- • Elektronische apparaten: Volumeregeling, temperatuurregeling en functiekeuze
- • Automotive: Verlichtingsregeling, dimmer
- • Meet- en testapparaten
- Telecommunicatieapparatuur (antenneversterker en ontvanger, videocommunicatie, intercom)
- • Alarminstallaties
- ESD-verpakking: Geen ESD
- Serie: CA9
- Model: Verticaal
- As: Pijlsleuf
- Weerstandstolerantie: ±20 %
- Weerstandscurve: Lineair
- Nominaal vermogen: 0,15 W
- Grensspanning: 200 V.
- Bediening zijkant
- Draaihoek, mechanisch: 240°
- Draaihoek, elektrisch: 220°
- Slagvastheid: 5 Ncm
- Draaimoment: 2 Ncm
- Soortnaam
Koolstoffilmtrimmer
- Bijzonderheden
Gekapseld
- Weerstand
1 kΩ
- Weerstandscurve
Lineair
- Belastbaarheid
0.15 W
- Kritieke spanning
200 V
- Draaihoek (elektrisch)
220°
- Draaihoek (mechanisch)
240°
- Actuator type
Zijkant
- Tolerantie ±
20 %
- Breedte
5.2 mm
- Hoogte
16.0 mm
- Rastermaat (RM)
5 mm
- Afm.
(l x b x h) 9.8 x 5.2 x 16.0 mm
- Inhoud
1 stuk(s)
- Type
CA9PH2,5-1KA2020
- Conform RoHS
Ja
9.8 mm
- Montagewijze
Printplaatmontage (PCB)
- Bedrijfstemperatuur (max.)
70 °C
- Bedrijfstemperatuur (min.)
-25 °C
- Goedkeuringen
DIN 41450-1-4-5
Documenten en downloads
Datablad
Datablad 3464498 ACP CA9PH2,5-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 1 kΩ 220 ° 240 ° 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3464498 ACP CA9PH2,5-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 1 kΩ 220 ° 240 ° 1 stuk(s)
Omschrijving
ACP koolstoflaagtrimmer staand RM5/2,5 m
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- • Weerstandelement van plastische koolstoffilm via zeer flexibele geleidende folie (koolstoflaagtrimmer)
- • bestand tegen vocht en mechanische belasting
- • volledig ingekapselde behuizing voorkomt het binnendringen van stof, colofonium of andere schadelijke stoffen
- • metalen onderdelen van non-ferrometalen voorkomen oxidatie en verhogen de soldeerbaarheid
- • zeer goed contact tussen aansluitingen en substraten vermindert de contactweerstand
- • gebruikte kunststoffen zijn bestand tegen reinigingsoplossingen en kunnen moeilijk ontvlambaar worden volgens brandbaarheidsklasse HB volgens UL94
- • zeer zacht, soepele loop van de schuurmachine over het hele spoor
- • rechthoekige vorm maakt automatisch gebruik mogelijk
- • dubbele contactslijper in de middelste stand
- bij levering • positie van de wijzer op de opgedrukte schaal afleesbaar
