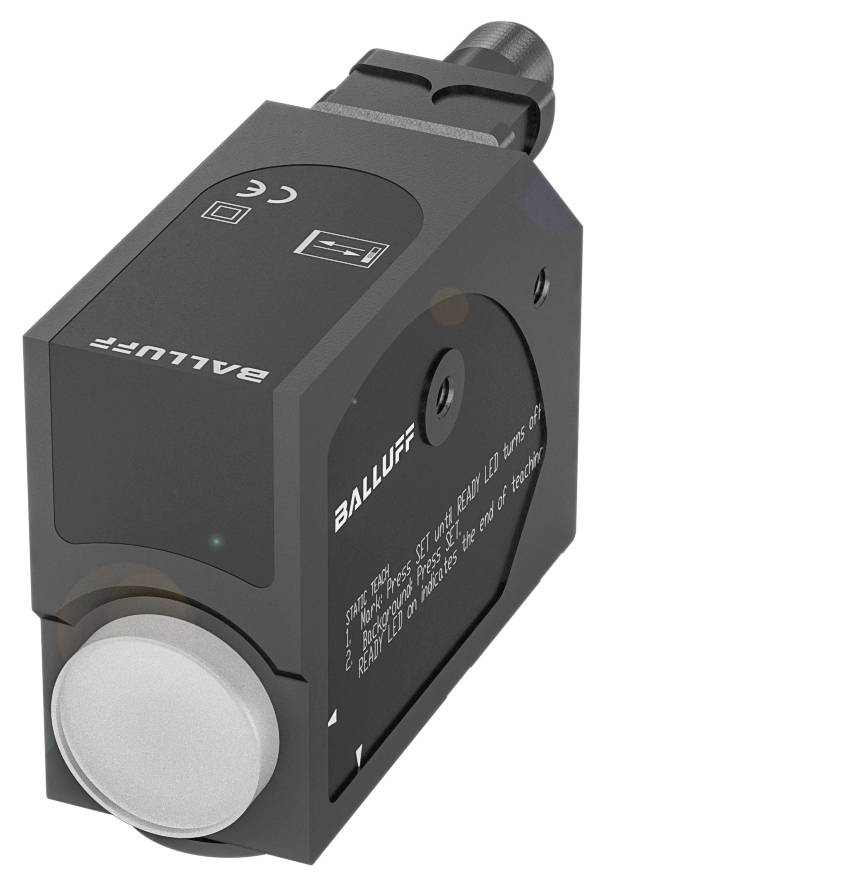

BALLUFF BKT0004 BKT 67M-004-U-S92 Contrastknop 1 stuk(s) 24 V/DC (l x b x h) 32 x 64 x 82 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Contrastknop
Min. voedingsspanning
10 V/DC
Max. voedingsspanning
30 V/DC
Type
BKT 67M-004-U-S92
Inhoud
1 stuk(s)
Datasheet (PDF)
Aantal
Totaal (€ 491,74 / Stuk)
€ 491,74
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Balluff BKT0004 contrastknop
- Afmetingen: 32 x 64 x 82 mm
- Serie: 67M
- Interface: PNP/NPN NO-NO/NC
- Analoog, spanning 1...5,5 V.
- Ingangsfunctie: Dezelfde functie als SET-toets
- Werkingsprincipe: Contrastknop
Technische specificaties
- Belangrijkste kenmerken:Afmetingen: 32 x 64 x 82 mm
- Actief oppervlak, materiaal: Glas
- Aansluiting: Connector, M12x1-stekker
- Serie: 67M
- Bedrijfsspanning Ub: 10...30 VDC
- Ingangsfunctie: Dezelfde functie als SET-toets
- Werkingsprincipe: Contrastknop
- Werkingsprincipe optisch: Lichtsensor, gericht
- Materiaal behuizing: Aluminium, spuitgietwerk, gelakt
- Soort licht: Blauw licht/groen licht/rood licht
- Grootte lichtvlek: 5 x 1,5 mm bij 9 mm
- Bereik: 612 mm
- Interface: PNP/NPN NO-NO/NC
- Analoog, spanning 1...5,5 V.
- Straalkarakteristiek: Gefocusseerd
- Extra kenmerken:
- Werkingsprincipe: Contrastknop
- Afmetingen: 32 x 64 x 82 mm
- Bevestiging: Schroef M5
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale bedrijfsstroom [Ie]: 100 mA
- Nominale isolatiespanning Ui: 75 V DC
- Stand-by kabel tv max.: 300 ms
- Bedrijfsspanning Ub: 10...30 VDC
- Restrimpel max. (% van UE): 8%
- Schakelfrequentie: 20000 Hz
- Veiligheidsklasse: II
- Aansluiting: Connector, M12x1-stekker
- Kortsluitingsbeveiliging: ja
- Beveiligd tegen verkeerde polariteit: Ja
- Verwisselmogelijkheid beschermd: Ja
- Actief oppervlak, materiaal: Glas
- Schakeluitgang: PNP/NPN NO-NO/NC-NC
- Materiaal behuizing: Aluminium, spuitgietwerk, gelakt
- En 60068-2-27, schok: Sinus, 30 gn, 11 ms, 3x6|sinus, 30 gn, 6 ms, 3x10000
- En 60068-2-6, vibratie: 10...55 Hz, amplitude 1 mm, 3x2 h
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -10...55 °C.
- Verontreinigingsgraad: 3
- Bereik: 612 mm
- Instelmogelijkheid: Contrast (schakelpunt)|schakeluitgang PNP/NPN|fabrieksinstelling (reset)|licht-/donkerschakeling|tijdfunctie aan/uit|programmeren statisch/handmatig|toetsblokkering uit
- Oppervlaktebescherming: Gelakt
- Serie: 67M
- Vorm: Vierkant|aansluiting draaibaar
- Weergave: Uitgangsfunctie - LED geel|gereedheid - LED groen|fout - LED groen, knippert|kortsluiting - LED groen, knippert|PNP/NPN - LED oranje, knippert|schakelpunt - balkweergave|toetsen actief: LED oranje|tijdfunctie actief: LED oranje
- Insteller: Toets (3x)
- Uitschakelkabel toff max.: 0,25 ms
- Inschakelkabel geluid max.: 0,25 ms
- Nullaststroom IO max. bij UE: 85 mA
- Extern licht max.: 5000 lux
- Werkingsprincipe optisch: Lichtsensor, gericht
- Soort licht: Blauw licht/groen licht/rood licht
- Grootte lichtvlek: 5 x 1,5 mm bij 9 mm
- Schakelfunctie optisch: licht-/donkerschakelend
- Straalkarakteristiek: Gefocusseerd
- Golflengte: 465 nm/520 nm/630 nm
- LED-groep conform IEC 62471: Vrije groep
- Extra eigenschappen: Optiek kan worden omgezet (lichtopening 0°/|90°), horizontale lichtvlek
- Ingangsfunctie: Dezelfde functie als SET-toets
- Analoge uitgang: Analoog, spanning 1...5,5 V.
- Belastingsweerstand RL min. (Analoog u): 2,2 kOhm
- Spanningsval ud max. bij IE elektrische aansluiting: 2 V.
- Tijdfunctie: Uitschakelvertraging
- Tijdfunctie, duur: 20 ms
- Soortnaam
Contrastknop
- Type
BKT 67M-004-U-S92
- Inhoud
1 stuk(s)
- Voedingsspanning
24 V/DC
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
IP67
32 mm
- Breedte
64 mm
- Hoogte
82 mm
- Afm.
(l x b x h) 32 x 64 x 82 mm
- Golflengte
465 nm
520 nm
630 nm
- Materiaal (behuizing)
Aluminium spuitgietwerk
- Aansluiting
Stekker
- Materiaal
Aluminium spuitgietwerk
- Uitgangen
NPN, NC
NPN, NO
PNP, NC
PNP, NO
12 mm
- Schakelfrequentie
20000 Hz
- Voedingsstroom
100 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3416182 BALLUFF BKT0004 BKT 67M-004-U-S92 Contrastknop 1 stuk(s) 24 V/DC (l x b x h) 32 x 64 x 82 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3416182 BALLUFF BKT0004 BKT 67M-004-U-S92 Contrastknop 1 stuk(s) 24 V/DC (l x b x h) 32 x 64 x 82 mm
Omschrijving
Contrastknoppen zijn fotocellen met hoge resolutie die objecten volgens hun grijswaarden onderscheiden. De robuuste contrastknoppen van Balluff herkennen al geringe contrastverschillen, beschikken over een hoge schakelfrequentie tot 30 kHz en zijn daardoor bijzonder snel. Ze maken een hoge positioneernauwkeurigheid mogelijk en zijn daarom geschikt voor veelzijdige toepassingen, bijvoorbeeld in de druk- en verpakkingsindustrie. Serie=67M, afmeting=32 x 64 x 82 mm, interface=PNP/NPN NO NO/NC analoog, spanning 1.5.5 V, ingangsfunctie=dezelfde functie als SET-toets, werkingsprincipe=contrastknop, werkingsprincipe optisch=lichtsensor, gefocusseerd, stralingskarakteristiek=gefocusseerd, lichttype=blauw licht/groen licht/rood licht, lichtvlekgrootte=5 x 1,5 mm bij 9 mm, bereik=6...12 mm, aansluiting=connector, M12x1-stekker, behuizingsmateriaal=aluminium, spuitgietwerk, actief oppervlak, materiaal=glas, bedrijfsspanning Ub=10...30 VDC, goedkeuring/conformiteit=CecULusWEEE
