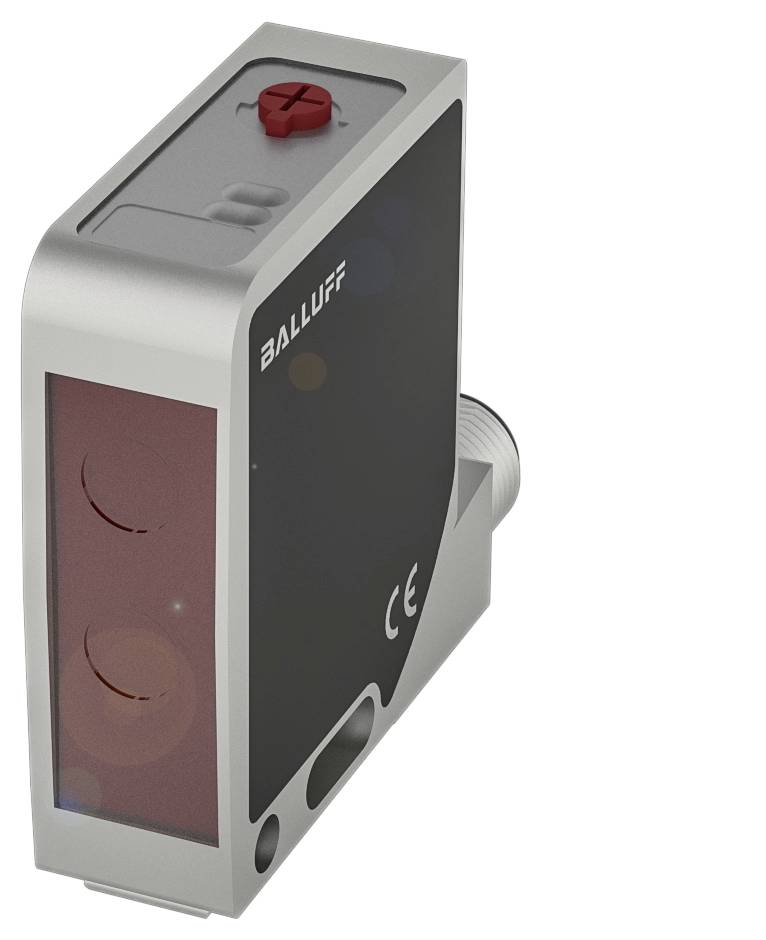

BALLUFF BOD000L Afstandssensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 45 mm (l x b x h) 50.00 x 15.00 x 42.50 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Afstandssensor
Min. voedingsspanning
18.0 V
Max. voedingsspanning
30.0 V
Max. bereik
45 mm
Type
BOD000L
Datasheet (PDF)
Aantal
Totaal (€ 767,77 / Stuk)
€ 847,11
-9 %
€ 767,77
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Balluff BOD000L afstandssensoren met metalen behuizing en roodlicht-laser en glas als materiaal voor het actieve oppervlak
- Afmetingen: 15 x 42,5 x 50 mm
- Serie: 21M
- Interface: Analoog, spanning 1...10 V.
- lineair stijgend
- 2x PNP/NPN NO-contact/NC-contact (NO/NC)
- Werkingsprincipe: Opto-elektronische afstandssensor
- Werkingsprincipe optisch: Triangulatie
Technische specificaties
- Belangrijkste kenmerken:Afmetingen: 15 x 42,5 x 50 mm
- Aansluiting: Connector, M12x1-stekker, 5-polig
- Resolutie: ≤ 30 micrometer
- Serie: 21M
- Bedrijfsspanning Ub: 18...30 VDC
- Werkingsprincipe: Opto-elektronische afstandssensor
- Werkingsprincipe optisch: Triangulatie
- Materiaal behuizing: zink, spuitgietwerk
- Aluminium
- Nauwkeurigheid: ±0.5 % FS
- Soort licht: Laser rood licht
- Grootte lichtvlek: Ø 1 mm bij 45 mm
- Bereik: 25...45 mm instelbaar
- Interface: Analoog, spanning 1...10 V.
- lineair stijgend
- 2x PNP/NPN NO-contact/NC-contact (NO/NC)
- Straalkarakteristiek: Gecollimeerd
- Herhalingsnauwkeurigheid: 0,1% FS
- Extra kenmerken:
- Werkingsprincipe: Opto-elektronische afstandssensor
- Afmetingen: 15 x 42,5 x 50 mm
- Bevestiging: Schroef M4
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale bedrijfsstroom [Ie]: 100 mA
- Nominale isolatiespanning Ui: 75 V DC
- Stand-by kabel tv max.: 300 ms
- Bedrijfsspanning Ub: 18...30 VDC
- Gebruikscategorie: DC-13
- Belastcapaciteit max. bij UE: 0,1 μF
- Restrimpel max. (% van UE): 15%
- Schakelfrequentie: 70 Hz
- Aansluiting: Connector, M12x1-stekker, 5-|polig
- Kortsluitingsbeveiliging: ja
- Hysterese H max. (% van SR): 1,5%
- Nominale schakelafstand SN: 45 mm, instelbaar
- MTTF (40 °C): 69 A.
- Actief oppervlak, materiaal: Glas
- Materiaal behuizing: Zink, spuitgietwerk|aluminium
- Bereik: 25...45 mm instelbaar
- Instelmogelijkheid: Werkbereik|schakelafstand (SN)
- Contacten, oppervlaktebescherming: Verguld
- Serie: 21M
- Vorm: Vierkant|aansluiting draaibaar
- Weergave: Uitgangsfunctie uitgang 1 -|LED geel|LED groen: Bedrijfsspanning
- Insteller: Draaischakelaar 5 posities
- Uitschakelkabel toff max.: 7 ms
- Inschakelkabel geluid max.: 7 ms
- Nullaststroom IO max. bij UE: 50 mA
- Spanningsval ud max. bij IE: 2 V.
- Toepassing: Afstandsmeting
- Resolutie: ≤ 30 micrometer
- Herhalingsnauwkeurigheid: 0,1% FS
- Belastingsweerstand RL min. (Analoog u): 2 kOhm
- Nauwkeurigheid: ±0.5 % FS
- Afwijking 6% max. (% van SR): 1,5%
- Beveiligd tegen verkeerde polariteit detectiebereik/meetbereik: Ja
- Soortnaam
Afstandssensor
- Type
BOD000L
- Inhoud
1 stuk(s)
- Voedingsspanning
24
- Min. voedingsspanning
18.0 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
18.0 - 30.0 V
- Uitgangen
NPN wisselcontact, PNP wisselcontact
45 mm
- Aansluiting
Stekker
Stekker
IP67
- Min. temperatuur
-10 °C
- Max. temperatuur
50 °C
50.00 mm
- Breedte
15.00 mm
- Hoogte
42.50 mm
- Afm.
(l x b x h) 50.00 x 15.00 x 42.50 mm
- Fabrikantnr.
BOD000L
- Nominale spanning
30.0 V
- Materiaal (behuizing)
Zink
- Materiaal
Zinkspuitgietwerk
Aluminium
- Response-tijd
20 ms
- Schakelafstand (max.)
45 mm
- Schakelfrequentie
70 Hz
- Voedingsstroom
100 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3416176 BALLUFF BOD000L Afstandssensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 45 mm (l x b x h) 50.00 x 15.00 x 42.50 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3416176 BALLUFF BOD000L Afstandssensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 45 mm (l x b x h) 50.00 x 15.00 x 42.50 mm
Omschrijving
Opto-elektronische afstandssensoren van Balluff ondersteunen u bij de positionering, materiaalstroomcontrole of vulafstand en in veel andere toepassingen. In de auto-industrie, de fabrieksautomatisering en de logistiek of in de staalbouw bereikt u overal door betrouwbare en afstandsmeting merkbare productiviteitsstijgingen en kunt u fouten doelgericht voorkomen. Daarvoor zijn verschillende, deels instelbare meetbereiken van 20 mm tot 20 m en varianten met en zonder achtergrondverflaging beschikbaar. Onze volgens het triangulatieprincipe of Time-of-Flight-technologie (TOF) contactloos en daardoor slijtagevrij-vrij werkende sensoren gebruiken rood licht of laser. Ze zijn in duurzame kunststof of metalen behuizingen ondergebracht en beschikken over analoge stroom- en spanningsuitgangen en digitale seriële of IO-Link interfaces. Onze opto-elektronische afstandssensoren worden geleverd in beschermingsklasse IP65/67 en IP69K, zodat deze zichzelf geschikt maken voor zware omgevingen. Serie = 21M, afmeting = 15 x 42,5 x 50 mm, interface = analoog, spanning 1,1V lineair stijgend 2x PNP/NPN NO NO NO NO/NC, werkingsprincipe = opto-elektronische afstandssensor, werkingsprincipe optisch = triangulatie, straalkarakteristiek = gecollimeerd, lichttype = laser rood licht, lichtvlekgrootte = Ø 1 mm bij 45 mm, bereik = 25...45 mm instelbaar, nauwkeurigheid = ±0,5% FS, herhalingsnauwkeurigheid = 0,1% FS, resolutie =? 30 μm, aansluiting = connector, M12x1-stekker, 5-polig, materiaal behuizing = zink, spuitgietaluminium, bedrijfsspanning Ub = 18...30 VDC, goedkeuring/conformiteit = CE CE, UKCA, cULus, WEEE
