Bals Elektrotechnik 1327 1327 CEE-doos (opbouw) 16.0 A 4-polig 500 V 1 stuk(s) kopen ? Conrad Electronic

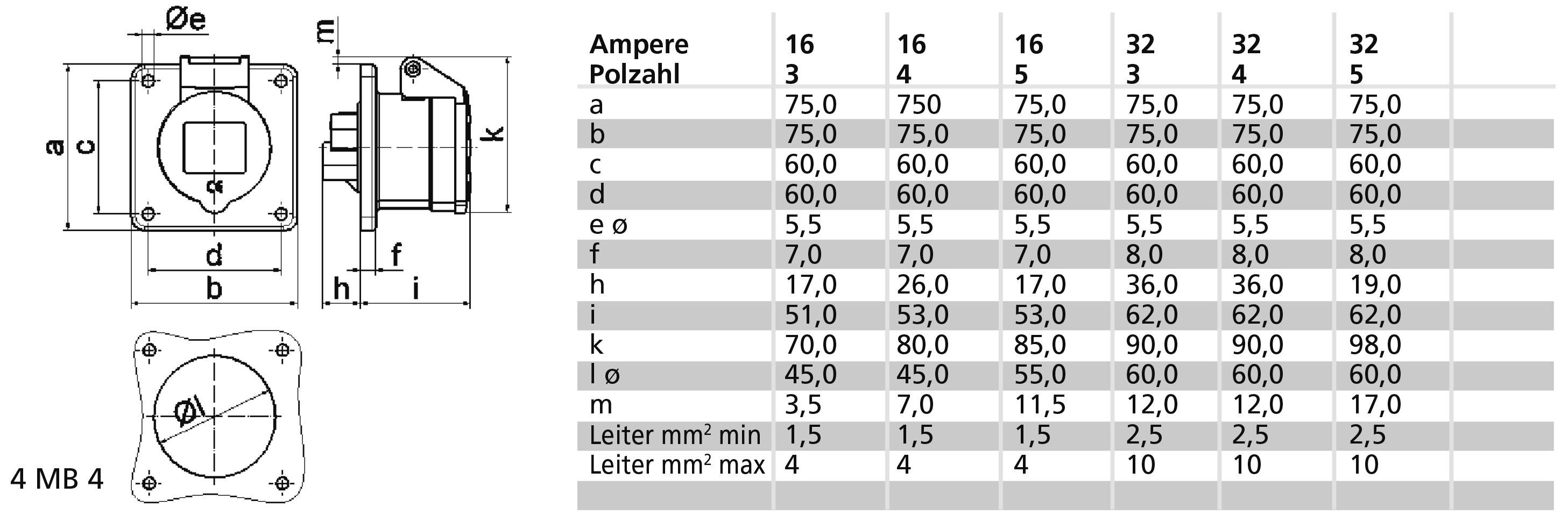

Diagram toont technische tekeningen en tabel van multipolaire connectoren, geeft afmetingen in millimeters voor verschillende ampère- en poolaantallen.

Bals Elektrotechnik

Datasheet (PDF)

Leverbaar do. 29 okt.

Aantal

Stuk(s)

Totaal (€ 90,90 / Stuk)

€ 90,90

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

IEC-stroomsterkte: 16 A.
Spanning volgens en 60309-2: 50-500 V (>300-500 Hz) groen
Aantal polen: 4
Tijd-stand: 2 uur
Merkkleur groen
RAL-nummer: 6002
Beschermingsklasse (IP): IP44
Aansluittechniek: Schroefklem
Insteekrichting: recht
Kabelinvoer: Overige
Materiaal: kunststof
Contactmateriaal: CuZn
Oppervlaktebehandeling contacten: Onbehandeld
Militaire uitvoering: nee
Flensmaat verticaal: 75 mm
Boorgatafstand verticaal: 60 mm
Flensmaat horizontaal: 75 mm
Boorgatafstand horizontaal: 60 mm

Soortnaam: CEE-doos (opbouw)

Nominale spanning: 500 V

Nominale stroom: 16.0 A

Nominale stroom (afgerond): 16 A

Aansluiting A: Schroefklemmen

Uitvoering: recht

: IP44

Kleur (specifiek): Groen

Inhoud: 1 stuk(s)

Aantal polen: 4

Aansluiting: Schroefklem

Materiaal: Kunststof

Voedingsspanning: 500 V

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3146956 Bals Elektrotechnik 1327 1327 CEE-doos (opbouw) 16.0 A 4-polig 500 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3146956 Bals Elektrotechnik 1327 1327 CEE-doos (opbouw) 16.0 A 4-polig 500 V 1 stuk(s)

Omschrijving

Aanbouwcontactdoos recht
16A 4p (3P+PE) >50 V groen >300 - 500 Hz (> 50V~) 2h IP44
Frequentie: Meer dan 300 tot en met 500 Hz
Technische markeringskleur: Groen RAL 6002
Contactdrager/contacten: De contactdrager is van polyamide, de contacten zijn messing blank
Maximale draaddoorsnede: 4,0 mm2
Materiaalbehuizing: polyamide
Aansluittechniek: Met schroefklem
Kabelinvoer: Overige
Kleur apparaat: Klapdeksel groen RAL 6002, behuizing grijs RAL 7035
Hoogte apparaat: 78 mm, breedte apparaat: 75 mm, diepte apparaat: 78 mm
Flensmaat verticaal: 75 mm, flensmaat horizontaal: 75 mm
Boorgatafstand verticaal: 60 mm, boorgatafstand horizontaal: 60 mm

De teksten voor dit artikel zijn automatisch vertaald.
