binder 09 0040 00 05-20 Flensdoos Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 691 1 stuk(s) kopen ? Conrad Electronic

Een rond metalen onderdeel met schroefdraad en kunststof inzetstuk, waarschijnlijk een verbindingselement of adapter.

Afbeelding vergelijkbaar

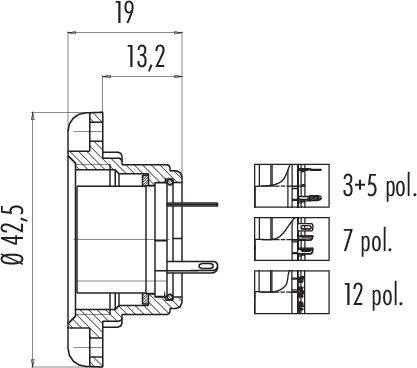

Technische tekening van een stekkerverbinding met afmetingen: Diameter 42,5, totale lengte 19, binnenafmeting 13,2. Varianten: 3+5-polig, 7-polig, 12-polig.

Pinbezetting van een ronde 5-polige DIN-stekker: Boven midden Pin 3, links boven Pin 2, rechts boven Pin 4, links onder Pin 1, rechts onder Pin 5.

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar di. 6 okt.

56 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 32,22 / Stuk)

€ 32,22

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 0040 00 05 serie 691

M25 flensdoos
Aantal polen: 5
schermbaar
solderen
IP40

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Montagemethode: Behuizingsmontage

Type: 09 0040 00 05

Soortnaam: Flensdoos

Bouwtype: Bus, recht

Totaal aantal polen: 5

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Sluiting: schroeven

Nominale spanning: 250 V

Contactmateriaal: CuSn

Materiaal (behuizing): Aluminiumlegering

: AWG 16

Fabrikantnr.: 09 0040 00 05-20

Aantal polen: 5

Max. dwarsdoorsnede: 1.50 mm²

Doorsnede bereik: 1.50 mm² (max)

: IP40

Serie: 691

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Bouwtype

Inhoud

Totaal aantal polen

Soortnaam

Nominale spanning

binder 09 0040 00 05-20 Flensdoos Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 691 1 stuk(s)

Artikelnummer:3214459

Dit product

09 0040 00 05

10 A

Bus, recht

1 stuk(s)

Flensdoos

250 V

binder Flensstekker Flensstekker Totaal aantal polen: 3 Serie (ronde connectoren): 691 20 stuk(s)

Artikelnummer:2559476

09 0035 00 03

10 A

Flensstekker

20 stuk(s)

Flensstekker

250 V

binder Flensstekker Flensstekker Totaal aantal polen: 5 Serie (ronde connectoren): 691 20 stuk(s)

Artikelnummer:2559477

09 0039 00 05

10 A

Flensstekker

20 stuk(s)

Flensstekker

250 V

binder Flensdoos Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 691 20 stuk(s)

Artikelnummer:2559478

09 0040 00 05

10 A

Bus, recht

20 stuk(s)

Flensdoos

250 V

binder Flensstekker Flensstekker Totaal aantal polen: 7 Serie (ronde connectoren): 691 20 stuk(s)

Artikelnummer:2559479

09 0043 00 07

5 A

Flensstekker

20 stuk(s)

Flensstekker

250 V

binder Kabelstekker Stekker, recht Totaal aantal polen: 12 Serie (ronde connectoren): 691 20 stuk(s)

Artikelnummer:2560228

09 0445 00 12

5 A

Stekker, recht

20 stuk(s)

Kabelstekker

125 V

binder Kabelconnector Bus, recht Totaal aantal polen: 12 Serie (ronde connectoren): 691 20 stuk(s)

Artikelnummer:2560229

09 0446 00 12

5 A

Bus, recht

20 stuk(s)

Kabelconnector

125 V

binder Flensstekker Flensstekker Totaal aantal polen: 12 Serie (ronde connectoren): 691 20 stuk(s)

Artikelnummer:2560230

09 0447 00 12

5 A

Flensstekker

20 stuk(s)

Flensstekker

125 V

binder Flensdoos Bus, recht Totaal aantal polen: 12 Serie (ronde connectoren): 691 20 stuk(s)

Artikelnummer:2560231

09 0448 00 12

5 A

Bus, recht

20 stuk(s)

Flensdoos

125 V

binder 09 0035 00 03-20 Flensstekker Flensstekker Totaal aantal polen: 3 Serie (ronde connectoren): 691 1 stuk(s)

Artikelnummer:3214457

09 0035 00 03

10 A

Flensstekker

1 stuk(s)

Flensstekker

250 V

Documenten en downloads

Datablad

Datablad 3214459 binder 09 0040 00 05-20 Flensdoos Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 691 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3214459 binder 09 0040 00 05-20 Flensdoos Bus, recht Totaal aantal polen: 5 Serie (ronde connectoren): 691 1 stuk(s)

Omschrijving

Ons assortiment power-connectoren is geschikt voor vrijwel elke laag- en hoogspanningstoepassing, van veiligheids- en CCTV-systemen tot veldbus-Ethernet-componenten tot AC- en DC-motoren. Sommige modellen voldoen aan de eisen van extreme omgevingen - zowel binnen als buiten. Er zijn verschillende aansluitopties verkrijgbaar, als vergrendelingssystemen zijn bajonet-, M23-, M25- en RD24-vergrendeling mogelijk. Sommige modellen zijn ESTI+-, UL- en VDE-goedgekeurd. Om het toepassingsgebied uit te breiden, kunnen gebruikers kiezen uit rechte en haakse kabel- en flensuitvoeringen.

Eigenschappen:

• 3 tot 24 contacten, ook met +PE
• Beschermingsgraad van IP40 tot IP69K
• UL-, VDE- en ESTI+-goedkeuring
• Kabel- en flensformaten
• Soldeer-, schroefklem-, krimpaansluiting en aangegoten kabel
• Afschermbare uitvoeringen

De teksten voor dit artikel zijn automatisch vertaald.
