binder 09 4204 00 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s) kopen ? Conrad Electronic

Een zwarte, cilindrische stekker met meerdere ronde aansluitingen en de opdrukken '8A/250V' en '10A/250V~'.

Afbeelding vergelijkbaar

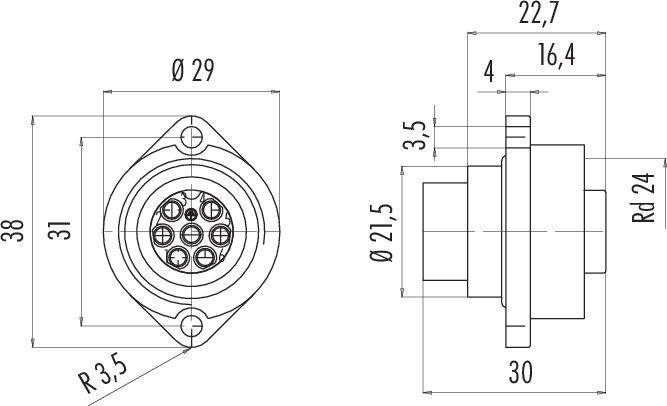

Technische tekening van een ronde stekkerverbinding met specifieke afmetingen. Links een bovenaanzicht met diameteraanduidingen, rechts een zijaanzicht met dieptematen.

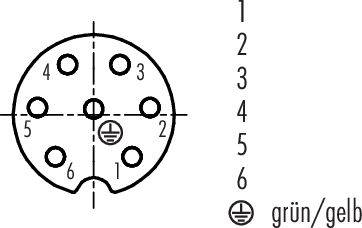

Een elektrisch schakelschema toont een 6-polige DIN-stekker met genummerde pinnen van 1 tot 6, alsmede de markering 'groen/geel' voor de aardaansluiting.

1/3

Afbeelding vergelijkbaar

Soortnaam

Flensdoos

Bouwtype

Bus, recht

Totaal aantal polen

7 + PE

Aansluiting

Crimpen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar di. 6 okt.

439 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 7,43 / Stuk)

€ 7,43

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

09 4204 00 07 serie 693

RD24 flensdoos
Aantal Polen: 6+PE
niet-afgeschermd
krimpen (krimpcontacten moeten apart worden besteld)
IP67
UL
ESTI+
VDE

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: III
Verontreinigingsgraad: 3
Materiaal contactlichaam: PBT
Montagemethode: Behuizingsmontage

Type: 09 4204 00 07

Soortnaam: Flensdoos

Bouwtype: Bus, recht

Totaal aantal polen: 7 + PE

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Sluiting: schroeven

Voorijlend contact (PE): Ja

Nominale spanning: 250 V

Materiaal (behuizing): PA

Fabrikantnr.: 09 4204 00 07-20

Aantal polen: 7

: IP67

Serie: 693

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Inhoud

Totaal aantal polen

Soortnaam

Nominale spanning

binder 09 4204 00 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215185

Dit product

09 4204 00 07

10 A

Crimpen

Bus, recht

1 stuk(s)

7 + PE

Flensdoos

250 V

binder 09 4203 00 07-20 Flensstekker Flensstekker Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215184

09 4203 00 07

10 A

Crimpen

Flensstekker

1 stuk(s)

7 + PE

Flensstekker

250 V

binder 09 4219 150 07-20 Flensstekker Flensstekker Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215186

09 4219 150 07

10 A

Schroefklem

Flensstekker

1 stuk(s)

7 + PE

Flensstekker

250 V

binder 09 4220 150 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215187

09 4220 150 07

10 A

Schroefklem

Bus, recht

1 stuk(s)

7 + PE

Flensdoos

250 V

binder 09 4223 150 04-20 Flensstekker Flensstekker Totaal aantal polen: 4 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215188

09 4223 150 04

16 A

Schroefklem

Flensstekker

1 stuk(s)

4 + PE

Flensstekker

400 V600 V

binder 09 4224 150 04-20 Flensdoos Bus, recht Totaal aantal polen: 4 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3215189

09 4224 150 04

16 A

Schroefklem

Bus, recht

1 stuk(s)

4 + PE

Flensdoos

400 V600 V

binder 99 4201 00 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216117

99 4201 00 07

10 A

Crimpen

Stekker, recht

1 stuk(s)

7 + PE

Kabelstekker

250 V

binder 99 4201 110 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216118

99 4201 110 07

10 A

Crimpen

Stekker, recht

1 stuk(s)

7 + PE

Kabelstekker

250 V

binder 99 4201 14 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216119

99 4201 14 07

10 A

Crimpen

Stekker, recht

1 stuk(s)

7 + PE

Kabelstekker

250 V

binder 99 4201 160 07-20 Kabelstekker Stekker, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Artikelnummer:3216120

99 4201 160 07

10 A

Crimpen

Stekker, recht

1 stuk(s)

7 + PE

Kabelstekker

250 V

Documenten en downloads

Datablad

Datablad 3215185 binder 09 4204 00 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215185 binder 09 4204 00 07-20 Flensdoos Bus, recht Totaal aantal polen: 7 + PE Serie (ronde connectoren): 693 1 stuk(s)

Omschrijving

Ons assortiment power-connectoren is geschikt voor vrijwel elke laag- en hoogspanningstoepassing, van veiligheids- en CCTV-systemen tot veldbus-Ethernet-componenten tot AC- en DC-motoren. Sommige modellen voldoen aan de eisen van extreme omgevingen - zowel binnen als buiten. Er zijn verschillende aansluitopties verkrijgbaar, als vergrendelingssystemen zijn bajonet-, M23-, M25- en RD24-vergrendeling mogelijk. Sommige modellen zijn ESTI+-, UL- en VDE-goedgekeurd. Om het toepassingsgebied uit te breiden, kunnen gebruikers kiezen uit rechte en haakse kabel- en flensuitvoeringen.

Eigenschappen:

• 3 tot 24 contacten, ook met +PE
• Beschermingsgraad van IP40 tot IP69K
• UL-, VDE- en ESTI+-goedkeuring
• Kabel- en flensformaten
• Soldeer-, schroefklem-, krimpaansluiting en aangegoten kabel
• Afschermbare uitvoeringen
