binder 77 3527 0000 20705-0500-20 Sensor/actuator connector, geassembleerd Aantal polen (sensoren): 5 Stekker, haaks 5 m kopen ? Conrad Electronic

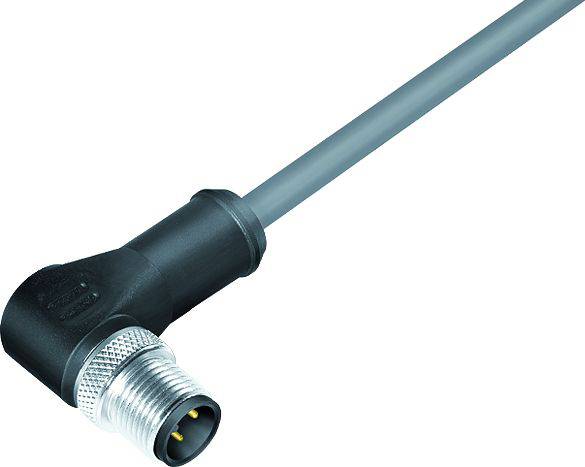

Een zwart, haaks verbindingskabel met metalen stekker, geschikt voor elektronische apparaten, op een witte achtergrond.

Afbeelding vergelijkbaar

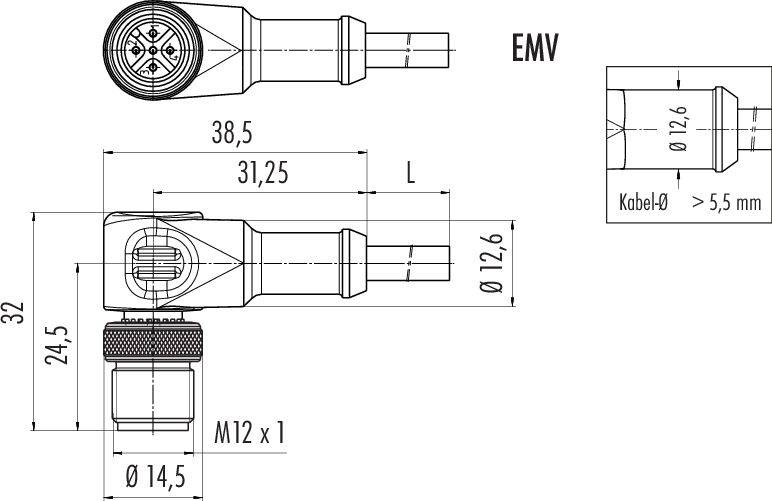

Technische tekening van een connector. Toont afmetingen zoals lengte, diameter en schroefdraadgrootte (M12 x 1). Kabeldiameter van meer dan 5,5 mm aanbevolen.

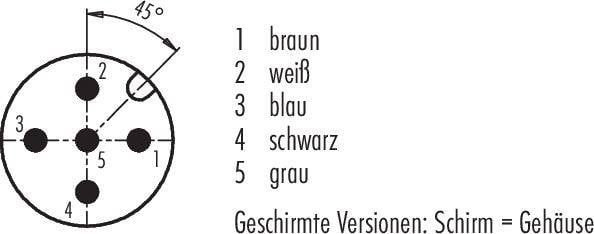

Diagram van een stekker met vijf doorgenummerde kabels in verschillende kleuren: 1 bruin, 2 wit, 3 blauw, 4 zwart, 5 grijs. Een pijl toont een hoek van 45 graden. Tekst onderaan: 'Afgeschermde versies: Afscherming = Behuizing'.

1/3

Afbeelding vergelijkbaar

Soortnaam

Sensor/actuator connector, geassembleerd

Bouwtype

Stekker, haaks

Aansluiting A

M12

Aantal polen

Kabellengte

5 m

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 41,31 / Stuk)

€ 41,31

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

77 3527 0000 20705-0500 serie 763

M12-A haakse stekker
Aantal polen: 5
afgeschermd
Aangegoten op de kabel
IP67
UL-lijst
PVC grijs
5 x 0.25 mm²

Technische specificaties

EMC-compatibiliteit: Afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiegroep: II.
Overspanningscategorie: II
Verontreinigingsgraad: 3
Materiaal contactlichaam: PUR
Materiaal vergrendeling: CuZn (messing vernikkeld)
Isolatie draad: PVC
Kabeldoorsnede: 5 x 0,25 mmm
Verplaatsingssnelheid: ≤ 200 m/min (5 m horizontale afstand)
Buigradius-kabel beweegt: ≥ 10 x Ø
Buigradius kabel vast: ≥ 5 x Ø
Halogeenvrij: nee
Montagemethode: Kabelmontage

Type: 77 3527 0000 20705-0500

Soortnaam: Sensor/actuator connector, geassembleerd

Bouwtype: Stekker, haaks

Aansluiting A: M12

Aantal polen: 5

Kabellengte: 5 m

Mantelmateriaal: PVC

Nominale spanning: 60 V

Nominale stroom: 4 A

Nominale stroom (afgerond): 4 A

Aansluitdoorsnede (max.): 0.25 mm²

Aansluiting: Kabel met stekker

Kleur (specifiek): Grijs

Codering: A

Contactmateriaal: CuZn

Contactoppervlakte: Au (goud)

: IP67

Min. temperatuur: -40 °C

Max. temperatuur: 105 °C

Soort sluiting: Schroef

Fabrikantnr.: 77 3527 0000 20705-0500-20

Inhoud: 1 stuk(s)

Kabel-Ø: 5.7 mm

Conform RoHS: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Stekkernorm

Nominale stroom (afgerond)

Bouwtype

Aantal polen

Nominale spanning

Soort schroefdraad

binder 09 0381 81 08-20 Sensor/actuator connector, niet geassembleerd M12 Aantal polen (sensoren): 8 Flensstekker 1 stuk(s) Piece

Artikelnummer:3216600

09 0381 81 08

Sensorik connector

1.5 A

Flensstekker

30 V

M12

binder 09 0431 212 04-20 Sensor/actuator connector, niet geassembleerd M12 Aantal polen (sensoren): 4 Flensstekker 1 stuk(s) Piece

Artikelnummer:3216601

09 0431 212 04

Sensorik connector

Flensstekker

M12

binder 09 0435 87 04-20 Sensor/actuator connector, niet geassembleerd PG11 Aantal polen (sensoren): 4 Flensstekker 1 stuk(s)

Artikelnummer:3216614

09 0435 87 04

4 A

Flensstekker

250 V

PG11

binder 09 0437 87 05-20 Sensor/actuator connector, niet geassembleerd PG11 Aantal polen (sensoren): 5 Flensstekker 1 stuk(s)

Artikelnummer:3216616

09 0437 87 05

Sensorik connector

4 A

Flensstekker

60 V

PG11

binder 09 3432 92 04-20 Sensor/actuator connector, niet geassembleerd M12 Aantal polen (sensoren): 4 Bus, recht, Flensbus 1 stuk(s)

Artikelnummer:3216639

09 3432 92 04

Sensorik connector

4 A

Bus, rechtFlensbus

250 V

M12

binder 09 3442 92 05-20 Sensor/actuator connector, niet geassembleerd Aantal polen (sensoren): 5 Bus, recht, Flensbus 1 stuk(s)

Artikelnummer:3216642

09 3442 92 05

Sensorik connector

4 A

Bus, rechtFlensbus

60 V

binder 09 3491 969 12-20 Sensor/actuator connector, niet geassembleerd M12 x 1 Aantal polen (sensoren): 12 Flensstekker 1 stuk(s) Piece

Artikelnummer:3216643

09 3491 969 12

Sensorik connector

1.5 A

Flensstekker

30 V

M12 x 1

binder 70 3441 287 05-20 Sensor/actuator connector, niet geassembleerd M12 Aantal polen (sensoren): 5 Flensstekker 0.5 m 1 stuk(s)

Artikelnummer:3216661

70 3441 287 05

Sensorik connector

4 A

Flensstekker

60 V

M12

binder 70 3441 785 05-20 Sensor/actuator connector, niet geassembleerd M16 Aantal polen (sensoren): 5 Flensstekker 0.5 m 1 stuk(s)

Artikelnummer:3216662

70 3441 785 05

4 A

Flensstekker

60 V

M16

binder 70 3442 287 05-20 Sensor/actuator connector, niet geassembleerd M12 Aantal polen (sensoren): 5 Bus, recht, Flensbus 0.5 m 1 stuk(s)

Artikelnummer:3216663

70 3442 287 05

4 A

Bus, rechtFlensbus

60 V

M12

Documenten en downloads

Datablad

Datablad 3217737 binder 77 3527 0000 20705-0500-20 Sensor/actuator connector, geassembleerd Aantal polen (sensoren): 5 Stekker, haaks 5 m

Omschrijving

Deze connectorsystemen bieden de perfecte oplossing voor sensoren en actuatoren in veel industriële sectoren. Wij hebben connectoren van IP40 tot IP69K, waarvan vele met UL-, VDE- en Ecolab-goedkeuring en FDA-conforme modellen in het aanbod. Gebruikers kunnen ronde connectoren met 2 tot 12 contacten en verschillende aansluitopties bestellen, waaronder soldeer-, krimp-, duik-, kabel- en kabelaansluitingen. Connectoren met M5-, M8- en M12-schroefvergrendeling zijn recht en haaks en als flensuitvoeringen verkrijgbaar. Naast duostekkers en tweevoudige verdelers is ook een grote keuze aan verbindingsleidingen verkrijgbaar.

Eigenschappen:

• 2- tot 12-polig
• IP40 tot IP69K
• schroefvergrendeling
• eenvoudige montage
• UL-, VDE- en Ecolab
-goedkeuring • verbindingsleidingen
• FDA-conforme uitvoeringen

De teksten voor dit artikel zijn automatisch vertaald.
