binder 79 1462 215 08-20 Ronde connector afgewerkt Bus, recht Totaal aantal polen: 8 Serie (ronde connectoren): 702 1 st kopen ? Conrad Electronic

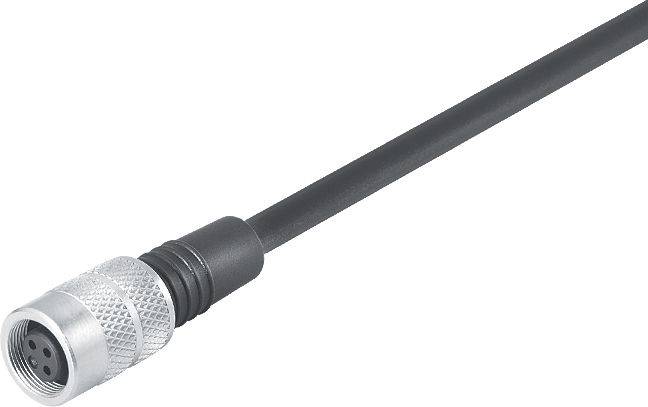

Een zwarte kabel met een zilveren, cilindrische stekker aan het uiteinde, waarschijnlijk een elektrische verbindingsstekker.

Afbeelding vergelijkbaar

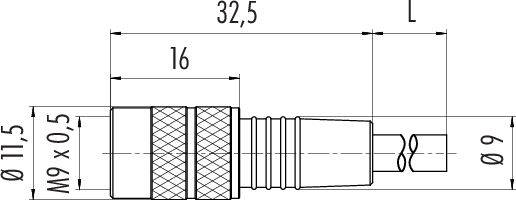

Technische tekening van een stekker met afmetingen: Totale lengte 32,5 mm, diameter 11,5 mm, schroefdraad M9 x 0,5 mm, sectielengte 16 mm.

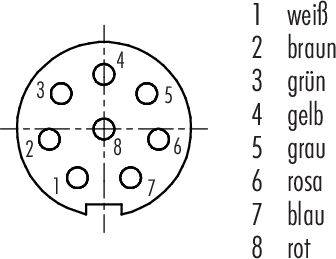

Steekverbinding met acht gemerkte pinnen. Toewijzing: 1-wit, 2-bruin, 3-groen, 4-geel, 5-grijs, 6-roze, 7-blauw, 8-rood.

1/3

Afbeelding vergelijkbaar

Soortnaam

Ronde connector afgewerkt

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Kabel met stekker

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar di. 6 okt.

84 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 56,19 / Stuk)

€ 56,19

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

79 1462 215 08 serie 702

M9 IP67 kabeldoos
Aantal polen: 8
niet-afgeschermd
Aangegoten op de kabel
IP67
PUR zwart
8 x 0,14 mm²

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 3 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: II
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Materiaal vergrendeling: CuZn (messing vernikkeld)
Isolatie draad: PVC/PE
Kabeldoorsnede: 8 x 0,14 mmm
Buigradius-kabel beweegt: Min. 50 mm
Buigradius-kabel vast: Min. 25 mm
Halogeenvrij: nee
Montagemethode: Kabelmontage

Type: 79 1462 215 08

Soortnaam: Ronde connector afgewerkt

Bouwtype: Bus, recht

Totaal aantal polen: 8

Aansluiting: Kabel met stekker

Kleur (specifiek): Zwart

Inhoud: 1 stuk(s)

Max. temperatuur: 70 °C

Nominale stroom: 1 A

Min. temperatuur: -25 °C

Nominale stroom (afgerond): 1 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuSn

Materiaal (behuizing): PUR

: AWG 26

Fabrikantnr.: 79 1462 215 08-20

Aantal polen: 8

Max. dwarsdoorsnede: 0.14 mm²

Doorsnede bereik: 0.14 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 702

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Bouwtype

Inhoud

Totaal aantal polen

binder 79 1401 12 02-20 Ronde connector afgewerkt Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215426

79 1401 12 02

4 A

Stekker, recht

1 stuk(s)

binder 79 1401 15 02-20 Ronde connector afgewerkt Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215427

79 1401 15 02

4 A

Stekker, recht

1 stuk(s)

binder 79 1401 72 02-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215428

79 1401 72 02

4 A

Stekker, haaks

1 stuk(s)

binder 79 1401 75 02-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215429

79 1401 75 02

4 A

Stekker, haaks

1 stuk(s)

binder 79 1402 12 02-20 Ronde connector afgewerkt Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215430

79 1402 12 02

4 A

Bus, recht

1 stuk(s)

binder 79 1402 15 02-20 Ronde connector afgewerkt Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215431

79 1402 15 02

4 A

Bus, recht

1 stuk(s)

binder 79 1402 72 02-20 Ronde connector afgewerkt Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215432

79 1402 72 02

4 A

Bus, haaks

1 stuk(s)

binder 79 1402 75 02-20 Ronde connector afgewerkt Bus, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215433

79 1402 75 02

4 A

Bus, haaks

1 stuk(s)

binder 79 1405 12 03-20 Ronde connector afgewerkt Stekker, recht Totaal aantal polen: 3 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215434

79 1405 12 03

4 A

Stekker, recht

1 stuk(s)

binder 79 1405 72 03-20 Ronde connector afgewerkt Stekker, haaks Totaal aantal polen: 3 Serie (ronde connectoren): 702 1 stuk(s)

Artikelnummer:3215435

79 1405 72 03

4 A

Stekker, haaks

1 stuk(s)

Documenten en downloads

Datablad

Datablad 3215482 binder 79 1462 215 08-20 Ronde connector afgewerkt Bus, recht Totaal aantal polen: 8 Serie (ronde connectoren): 702 1 st

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215482 binder 79 1462 215 08-20 Ronde connector afgewerkt Bus, recht Totaal aantal polen: 8 Serie (ronde connectoren): 702 1 st

Omschrijving

Onze subminiatuur-ronde connectoren zijn ontwikkeld voor de talrijke toepassingen waarbij grootte en signaalintegriteit een belangrijke rol spelen. Wij bieden modellen met snap-, bajonet- en push-pull-vergrendeling en met M9-schroefvergrendeling in twee verschillende uitvoeringen, met beschermingsklasse IP40 of met IP67 aan. De connectoren zijn verkrijgbaar met twee tot acht contacten, in rechte of haakse uitvoering en als flensconnector. De verschillende modellen hebben een dompelsoldeer- of soldeeraansluiting en zijn met aangespoten kabels in verschillende lengtes verkrijgbaar. Voor de productie van onze ronde connectoren gebruiken wij hoogwaardige materialen. De behuizingen en contactlichamen zijn gemaakt van PUR of PVC, de contacten zijn van verguld brons of verguld messing. Er zijn zeven verschillende series beschikbaar, die overtuigen met de volgende voordelen:

• Keuze van de vergrendeling
• Beschermingsklasse IP40 of IP67
• 2- tot 8-polig
• Rechte en haakse uitvoeringen
• Tot 1000 steekcycli

De teksten voor dit artikel zijn automatisch vertaald.
