binder 99 0710 03 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s) kopen ? Conrad Electronic

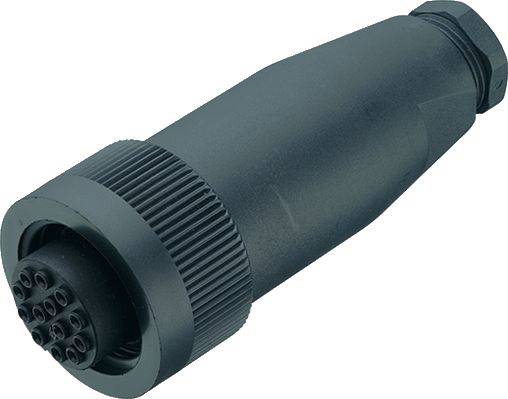

Industriële ronde stekker met meerdere pinnen, gebruikt voor elektronische verbindingen. Robuuste, donkere behuizing voor industriële toepassingen.

Afbeelding vergelijkbaar

Technische tekening van een cilindrisch object. Lengte ongeveer 100 mm, diameter 40 mm, met geprofileerde details aan het linker uiteinde.

1/2

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

5 + PE

Aansluiting

Schroefklem

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar di. 6 okt.

93 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 46,27 / Stuk)

€ 46,27

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 0710 03 05 serie 694

RD30 kabeldoos
Aantal Polen: 4+PE
14,0 - 18,0 mm
niet-afgeschermd
schroefklem
IP65
ESTI+
VDE

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningscategorie: III
Verontreinigingsgraad: 3
Materiaal contactlichaam: PA (UL94 HB)
Kabeldoorvoer: 14.0 - 18.0 mm
Montagemethode: Kabelmontage

Type: 99 0710 03 05

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 5 + PE

Aansluiting: Schroefklem

Inhoud: 1 stuk(s)

Nominale stroom: 20 A

Nominale stroom (afgerond): 20 A

Sluiting: schroeven

Voorijlend contact (PE): Ja

Nominale spanning: 400 V

Contactmateriaal: CuSn

Materiaal (behuizing): PA

: AWG 14

Fabrikantnr.: 99 0710 03 05-20

Aantal polen: 5

Max. dwarsdoorsnede: 2.50 mm²

Doorsnede bereik: 2.50 mm² (max)

Conform RoHS: Ja

: IP65

Serie: 694

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Inhoud

Totaal aantal polen

Soortnaam

Nominale spanning

binder 99 0710 03 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215858

Dit product

99 0710 03 05

20 A

Schroefklem

Bus, recht

1 stuk(s)

5 + PE

Kabelconnector

400 V

binder Haakse bus Bus, haaks Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 20 stuk(s)

Artikelnummer:2561559

99 0710 70 05

20 A

Schroefklem

Bus, haaks

20 stuk(s)

5 + PE

Haakse bus

400 V

binder Haakse bus Bus, haaks Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 20 stuk(s)

Artikelnummer:2561560

99 0710 72 05

20 A

Schroefklem

Bus, haaks

20 stuk(s)

5 + PE

Haakse bus

400 V

binder Haakse bus Bus, haaks Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 20 stuk(s)

Artikelnummer:2561561

99 0710 73 05

20 A

Schroefklem

Bus, haaks

20 stuk(s)

5 + PE

Haakse bus

400 V

binder Haakse bus Bus, haaks Totaal aantal polen: 13 + PE Serie (ronde connectoren): 694 20 stuk(s)

Artikelnummer:2561568

99 0718 72 13

6 A

Solderen

Bus, haaks

20 stuk(s)

13 + PE

Haakse bus

250 V

binder Haakse bus Bus, haaks Totaal aantal polen: 13 + PE Serie (ronde connectoren): 694 20 stuk(s)

Artikelnummer:2561569

99 0718 73 13

6 A

Solderen

Bus, haaks

20 stuk(s)

13 + PE

Haakse bus

250 V

binder Haakse bus Bus, haaks Totaal aantal polen: 24 Serie (ronde connectoren): 694 20 stuk(s)

Artikelnummer:2561577

99 0738 70 24

3 A

Solderen

Bus, haaks

20 stuk(s)

Haakse bus

125 V

binder Haakse bus Bus, haaks Totaal aantal polen: 24 Serie (ronde connectoren): 694 20 stuk(s)

Artikelnummer:2561578

99 0738 72 24

3 A

Solderen

Bus, haaks

20 stuk(s)

Haakse bus

125 V

binder Haakse bus Bus, haaks Totaal aantal polen: 24 Serie (ronde connectoren): 694 20 stuk(s)

Artikelnummer:2561579

99 0738 73 24

3 A

Solderen

Bus, haaks

20 stuk(s)

Haakse bus

125 V

binder 99 0709 02 05-20 Kabelstekker Stekker, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Artikelnummer:3215853

99 0709 02 05

20 A

Schroefklem

Stekker, recht

1 stuk(s)

5 + PE

Kabelstekker

400 V

Documenten en downloads

Datablad

Datablad 3215858 binder 99 0710 03 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3215858 binder 99 0710 03 05-20 Kabelconnector Bus, recht Totaal aantal polen: 5 + PE Serie (ronde connectoren): 694 1 stuk(s)

Omschrijving

Ons assortiment power-connectoren is geschikt voor vrijwel elke laag- en hoogspanningstoepassing, van veiligheids- en CCTV-systemen tot veldbus-Ethernet-componenten tot AC- en DC-motoren. Sommige modellen voldoen aan de eisen van extreme omgevingen - zowel binnen als buiten. Er zijn verschillende aansluitopties verkrijgbaar, als vergrendelingssystemen zijn bajonet-, M23-, M25- en RD24-vergrendeling mogelijk. Sommige modellen zijn ESTI+-, UL- en VDE-goedgekeurd. Om het toepassingsgebied uit te breiden, kunnen gebruikers kiezen uit rechte en haakse kabel- en flensuitvoeringen.

Eigenschappen:

• 3 tot 24 contacten, ook met +PE
• Beschermingsgraad van IP40 tot IP69K
• UL-, VDE- en ESTI+-goedkeuring
• Kabel- en flensformaten
• Soldeer-, schroefklem-, krimpaansluiting en aangegoten kabel
• Afschermbare uitvoeringen

De teksten voor dit artikel zijn automatisch vertaald.
