binder 99 4217 300 07 Ronde subminiatuurconnector Stekker, recht Totaal aantal polen: 6 + PE 1 stuk(s) kopen ? Conrad Electronic

Elektrische stekkerverbinding in cilindrische vorm met meerdere metalen pinnen, geschikt voor robuuste verbindingen in industriële toepassingen.

Afbeelding vergelijkbaar

Technische tekening van een cilindrische connector met schroefdraad en drie aansluitklemmen, afmetingen in millimeters.

Technische tekening van een cirkel met een diameter van 32. De cirkel heeft twee maatlijnen: een horizontaal en een verticaal.

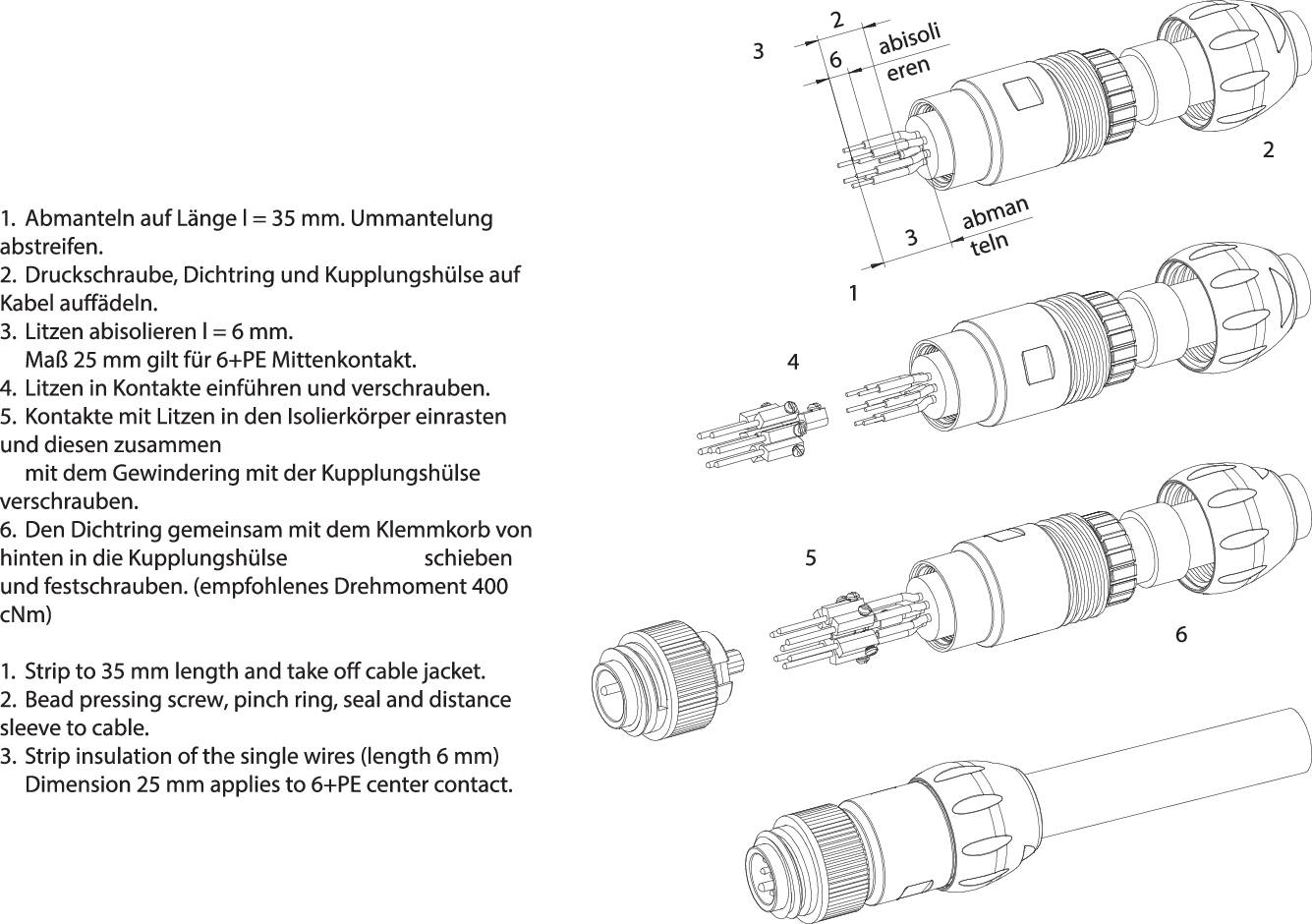

Een diagram toont de montagestappen van een stekkerverbinding. Bijschriften in het Duits geven toelichting over schroeven en kabeldetails.

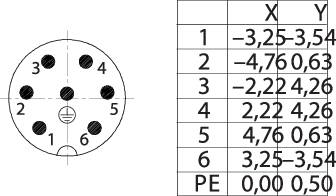

Technische tekening van een cirkelvormige connector met genummerde contacten. Rechts daarnaast een tabel met X- en Y-coördinaten voor elk contact.

Technische tekening van een stekkerverbinding, zijaanzicht met gemarkeerde afmetingen en details van de componenten.

Technische tekening van een cirkel met een diameter van 32 eenheden. Twee coördinaatassen en maatlijnen met pijlen geven de afstanden aan.

Diagram van contacten en geleiders met maatvoering. Bovenaan: Contactaansluiting, onderaan: Behuizing. Toont verschillende afmetingen en aansluitingen.

1/8

Afbeelding vergelijkbaar

Soortnaam

Ronde subminiatuurconnector

Bouwtype

Stekker, recht

Totaal aantal polen

6 + PE

Aansluiting

Schroeven

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar do. 1 okt.

27 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 19,83 / Stuk)

€ 19,83

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Type: 99 4217 300 07

Soortnaam: Ronde subminiatuurconnector

Bouwtype: Stekker, recht

Totaal aantal polen: 6 + PE

Aansluiting: Schroeven

Kleur (specifiek): Zwart

Inhoud: 1 stuk(s)

Max. temperatuur: +100 °C

Nominale stroom: 10 A

Min. temperatuur: -40 °C

Nominale stroom (afgerond): 10 A

Voorijlend contact (PE): Ja

Nominale spanning: 250 V

Contactmateriaal: Messing, verzilverd

Kabeldiameter tot: 17 mm

Kabeldiameter vanaf: 7 mm

Materiaal (behuizing): PBT

: 16

Aansluithoek: 180°

Fabrikantnr.: 99 4217 300 07

Kabel-Ø: 7 - 17 mm

Aantal polen: 6

Max. dwarsdoorsnede: 1.50 mm²

Doorsnede bereik: 1.50 mm² (max)

Conform RoHS: Ja

: IP67

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1665876 binder 99 4217 300 07 Ronde subminiatuurconnector Stekker, recht Totaal aantal polen: 6 + PE 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1665876 binder 99 4217 300 07 Ronde subminiatuurconnector Stekker, recht Totaal aantal polen: 6 + PE 1 stuk(s)

Omschrijving

Connector: rond; 250V; 10A; PIN: 7; stekker; mannelijk; IP67; recht
Producent: BINDER
Type connector: rond
Connector: stekker
Aantal pinnen: 7
Soort connector: mannelijk
Elektrische montage: schroef terminal
Mechanische montage: voor draad
Blokkeersysteem: buitendraad, gedraaid
Ruimtelijke oriëntatie: recht
Connectorversie: niet afgeschermd
Bedekking contact: verzilverd
Dichtheidsklasse: IP67
Uitwendige leidingdiameter: 7...17mm
Doorsnede kabel: 0,34...1,5mm2
Nominale stroom: 10A
Nominale spanning: 0,25kV
Toepassing - serie/fabrikant: 692, 693, RD24
Penconfiguratie van de connector: 6+PE
