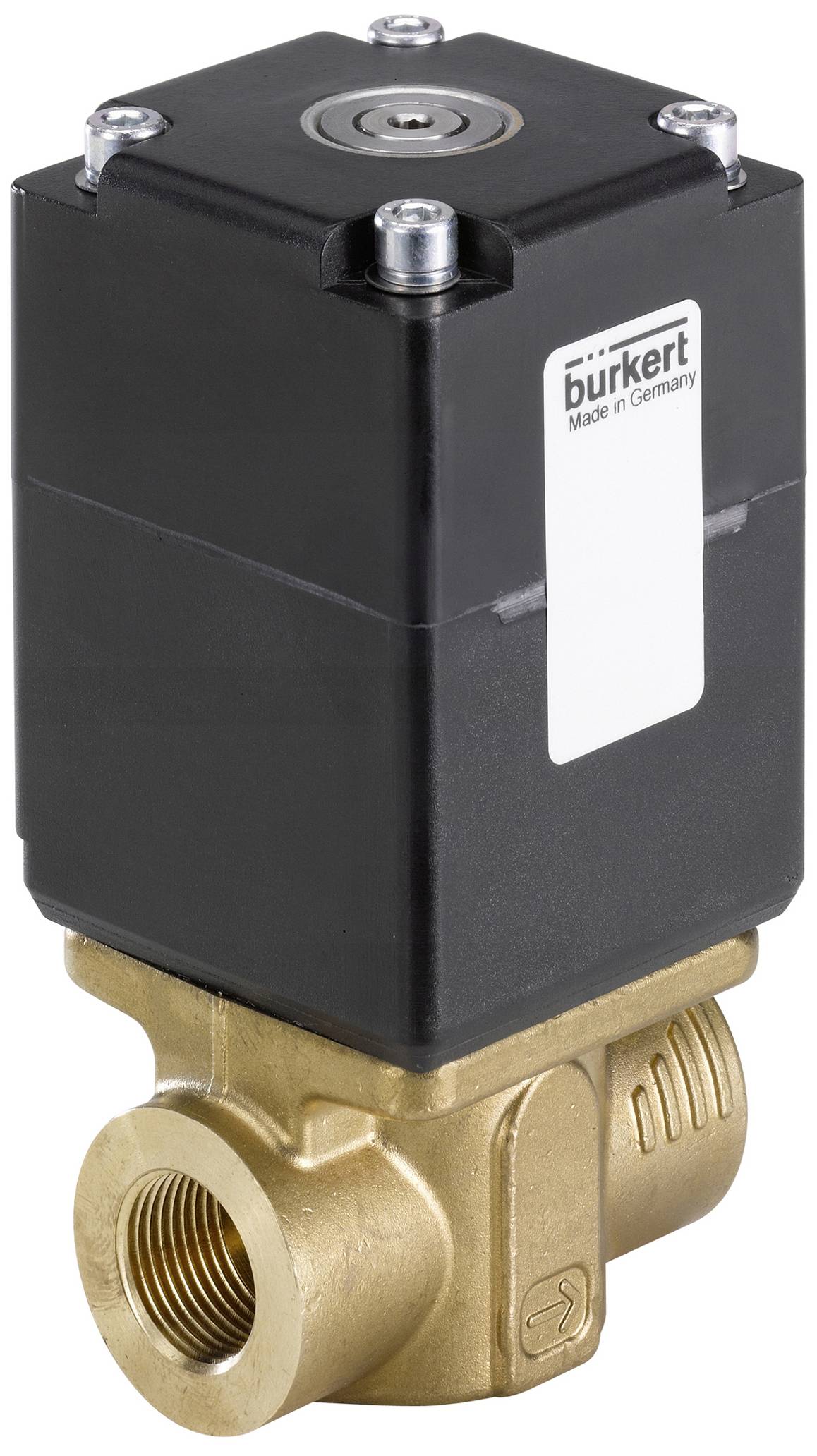

Bürkert 239090 Proportioneel drukregelventiel 2875 G 1/2 Nominale breedte 6 mm Materiaal (behuizing) Messing Afdichtmate
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
15 Stuk(s)
Aantal
Totaal (€ 238,84 / Stuk)
€ 238,84
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
2/2-weg proportionele klep
- Uitstekend bereik
- Zeer goed reactiegedrag
- Compacte vorm voor het maken van stelkleppen
- Nominale breedte DN 2...9,5 mm
- Optioneel: Explosieveilige spoel
Technische specificaties
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 90 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: -1 bar
- Druk & temperatuur - nominale druk max. 4 bar
- Druk & temperatuur - drukverschil max.: 4 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Elektrische aansluiting - elektrische aansluiting type: male
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - aanstroming: Onder de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Apparaateigenschappen - zuurstofuitvoering: Nee
- Eigenschappen van het apparaat - aandrijftype: Hefanker
- Apparaateigenschappen - werking: Direct werkend
- Eigenschappen apparaat - scheiding van media: Nee
- Eigenschappen apparaat - schakelfunctie: Continu
- Apparaateigenschappen - uitvoering analyse: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen van het apparaat - kerngeleiding: Vormveer
- Apparaateigenschappen - PWM-frequentie min.: 400 Hz
- Apparaateigenschappen - PWM-frequentie max.: 500 Hz
- Apparaateigenschappen - instelbereik: 1:100
- Eigenschappen apparaat - kerngeleiding 2: Loopbus
- medium & kalibratie - inbouwpositie: Willekeurig
- medium & kalibratie - geschikt voor vloeibare media: Ja
- medium & kalibratie - geschikt voor gasvormige media: Ja
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 862 L/min.
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 6 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 0,8 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 1/4 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - leidingaansluiting 1 schroefdraadaanduiding: 1/2
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/2
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoelgrootte: 49 mm
- Spoel (kern) - spoelweerstand: 21,4 ohm
- Spoel (kern) - spoel type: Vastgeschroefd
- Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: H
- Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
- Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
- Spoel (kern) - Mediumcontact deel kerngeleidingsbuis materiaal: Roestvrij staal
- Spoel (kern) - Mediumcontact deel kerngeleidingselement 1 materiaal: Roestvrij staal
- Spoel (kern) - Mediumcontact deel kerngeleidingselement 2 materiaal: PEEK (polyetheretherketone)
- Spoel (kern) - Mediumcontact deel afstandshuls materiaal: Roestvrij staal
- Spoel (kern) - met medium contact onderdeel Inpressitz materiaal: Roestvrij staal
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Goedkeuringen - nominaal vermogen: 16 W.
- Type
239090
- Soortnaam
Proportioneel drukregelventiel
- Voedingsspanning
24 V
- Materiaal (behuizing)
Messing
- Aansluiting
G 1/2
- Operationele druk (max.)
4 bar
- Bedrijfstemperatuurbereik
-10 °C (min)
- Min. bedrijfstemperatuur
-10 °C
- Stroomverbruik
16 W
- Fabrikantnr.
239090
- Werkingsdruk (min.)
-1 bar
- Afdichtmateriaal
FKM
- Functie
2/2 gesloten monostabiel
- Temperatuurbereik van het medium
-10 tot 90 °C
- Max. medium temperatuur
90 °C
- Min. medium temperatuur
-10 °C
- Medium
Neutrale media
- Nominale breedte
6 mm
- QNn-waarde
862 l/min
IP65
- Max. omgevingstemperatuur
55 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Directwerkend
- KV-waarde
0.8 m³/h
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3047177 Bürkert 239090 Proportioneel drukregelventiel 2875 G 1/2 Nominale breedte 6 mm Materiaal (behuizing) Messing Afdichtmate
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047177 Bürkert 239090 Proportioneel drukregelventiel 2875 G 1/2 Nominale breedte 6 mm Materiaal (behuizing) Messing Afdichtmate
Omschrijving
Het direct werkende proportionele ventiel type 2875 kan als actuator voor de procesregeling worden gebruikt. Door een elastomere afdichting van de zitting is het ventiel dicht bij de nominale druk met betrekking tot de nominale breedte (geïntegreerde afsluitfunctie). De bedieningsanker van de klep is wrijvingsvrij opgeslagen, wat was toe te schrijven aan een buitengewoon stelgedrag. Deze klep is met name geschikt voor veeleisende regeltaken (hoog instelbereik, droge gassen, enz.).
