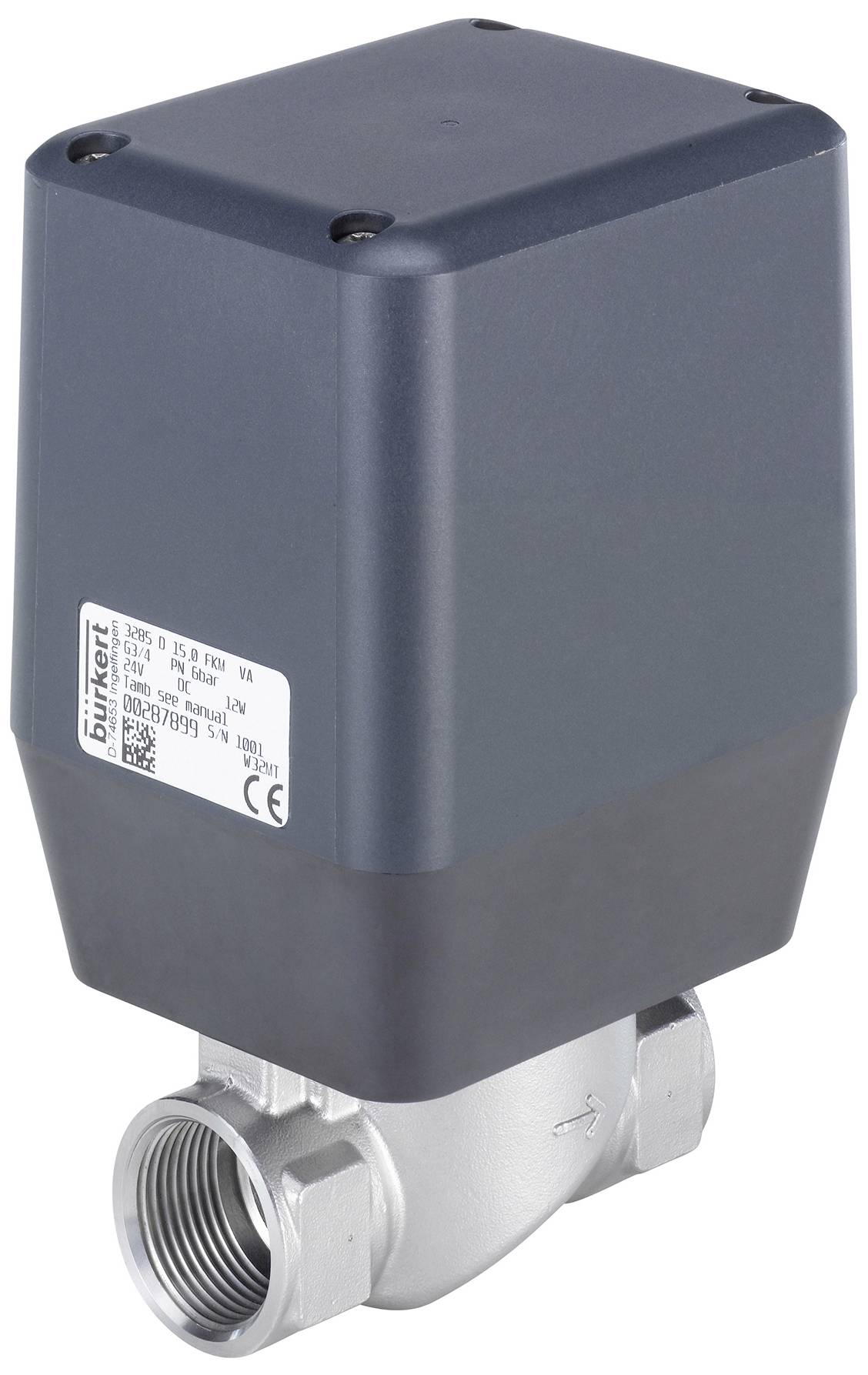

Bürkert 278390 Proportioneel drukregelventiel 3285 G 3/4 Nominale breedte 15 mm Materiaal (behuizing) RVS Afdichtmateria
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 709,92 / Stuk)
€ 709,92
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Elektrische mot. 2-weg rechte zitting-prop.ventiel
- Aandrijving komt niet in contact met medium
- Uitstekend instelbereik en snelle reactietijd
- Laag elektrisch stroomverbruik
- Nominale aansluitafstand DN 15...25
- Varianten: Standaard, instelregelaar, procesregelaar
Technische specificaties
- Aandrijving - aandrijving materiaal: PC (polycarbonaat)
- Aandrijving - aandrijving materiaal 2: PPS (polyfenyleensulfide)
- Afdichtingsmateriaal - afdichting van de zitting materiaal: Oxidkeramik / FKM
- Druk & temperatuur - temperatuur medium min: 0 °C
- Druk & temperatuur - temperatuur medium max. 70 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max.: 60 °C.
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - nominale druk max. 6 bar
- In-/uitgangen - uitgang 1 type analoge stroom: 4-20 mA
- In-/uitgangen - in-/uitgangen: 1 analoge ingang + 1 analoge uitgang
- In-/uitgangen - ingang 1 type analoge stroom: 4-20 mA
- Elektrische aansluiting - elektrische aansluiting 1 soort: Stekker - M12
- Elektrische aansluiting - elektrische aansluiting 1 aantal contacten: 8 st
- Elektrische aansluiting - elektrische aansluiting 1 type: male
- Functies - functie: Regelventiel
- Functies - noodreset: Nee
- Functies - elektrische functie: Positie regelen
- Apparaateigenschappen - productsubgroep: Compacte ventielen
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Schijfventiel
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Apparaateigenschappen - zuurstofuitvoering: Nee
- Nominale breedte (kV-waarde) - kV-waarde (water): 5,4 m3/h
- Nominale breedte (kV-waarde) - nominale zitafstand: 15 mm (9/16")
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - leidingaansluiting materiaal: Roestvrij staal
- Proces-/leidingaansluiting - Leidingaansluiting 1 nominale breedte: 3/4"
- Proces-/leidingaansluiting - Leidingaansluiting 1 norm: G
- Software / communicatie - communicatie-interface hardware 1: M12 8-polig
- Software / communicatie - communicatieprotocol voor hardware 1 bus: Ja
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - elektrisch stroomverbruik min.: 1 W.
- Spoel (kern) - elektrisch stroomverbruik max.: 12 W.
- Spoel (kern) - thermische isolatieklasse van de aandrijving: A
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Soortnaam
Proportioneel drukregelventiel
- Voedingsspanning
24 V
- Materiaal (behuizing)
RVS
- Aansluiting
G 3/4
- Operationele druk (max.)
6 bar
- Bedrijfstemperatuurbereik
0 °C (min)
- Min. bedrijfstemperatuur
0 °C
- Stroomverbruik
12 W
- Fabrikantnr.
278390
- Werkingsdruk (min.)
0 bar
- Afdichtmateriaal
Oxide keramiek
- Temperatuurbereik van het medium
0 tot 70 °C
- Max. medium temperatuur
70 °C
- Min. medium temperatuur
0 °C
- Medium
Gasvormige media
- Nominale breedte
15 mm
- Reference-input
4-20 mA
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Directwerkend
- KV-waarde
5.4 m³/h
Documenten en downloads
Datablad
Datablad 3047228 Bürkert 278390 Proportioneel drukregelventiel 3285 G 3/4 Nominale breedte 15 mm Materiaal (behuizing) RVS Afdichtmateria
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047228 Bürkert 278390 Proportioneel drukregelventiel 3285 G 3/4 Nominale breedte 15 mm Materiaal (behuizing) RVS Afdichtmateria
Omschrijving
Het direct werkende motorventiel van het type 3285 is geschikt voor het doseren van vloeistoffen en gassen in gesloten of open regelcircuits. De klep wordt aangedreven door een stappenmotor. De geïntegreerde elektronica vergemakkelijkt de procesintegratie aanzienlijk, extra regelmodules zijn niet nodig. Voor het vasthouden van een bepaalde klepopening heeft de motor geen energie nodig. Deze eigenschap kan de energiebehoefte van een installatie drastisch verminderen en deze daardoor efficiënter maken.
Type 3285 is verkrijgbaar als standaard ON/OFF of proportionele klep, als variant met geïntegreerde instelregelaar en als variant met geïntegreerde procesregelaar.
