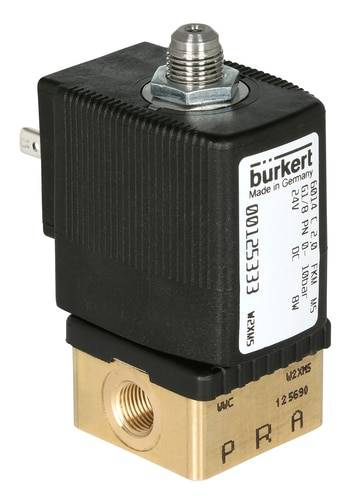

Bürkert Direct bedienbaar ventiel 125357 6014 24 V/DC Materiaal (behuizing) Messing Afdichtmateriaal FKM 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
15 Stuk(s)
Aantal
Totaal (€ 76,02 / Stuk)
€ 76,02
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
3/2-weg magneetventiel, direct werkend
- Klein model
- Direct werkend
- FKM afdichting als standaard
- Opzetspoel kan 4 x 90° worden gedraaid
- Snel schakelend
- Geschikt voor technisch vacuüm
Technische specificaties
- Nominale breedte 2,0 mm
- Leidingaansluiting mof G 1/8"
- Kv-waarde 0,11 m³/h
- Drukbereik 0 - 10 bar
- Spanning 024 V/DC
- Mediumtemperatuur -10 tot +100 °C
- Omgevingstemperatuur -10 tot +55 °C
- Viscositeit max. 21 mm²/s
- Openingstijd 10 - 15 ms
- Sluittijd 15 - 20 ms
- Elektrisch stroomverbruik 8/9 W (warme/koude spoel)
- Type
6014
- Soortnaam
Direct bedienbaar ventiel
- Voedingsspanning
24 V/DC
- Materiaal (behuizing)
Messing
- Aansluiting
G 1/8
- Operationele druk (max.)
10 bar
- Schroefdraadmaat
G 1/8 mof
- Fabrikantnr.
125357
- Werkingsdruk (min.)
0 bar
- Afdichtmateriaal
FKM
- Functie
3/2-weg
- Gewicht
0.332 kg
- Temperatuurbereik van het medium
-10 tot +100 °C
- Max. medium temperatuur
+100 °C
- Min. medium temperatuur
-10 °C
- Medium
Neutrale media
- Nominale breedte
2 mm
- Bijzonderheden
Mof
- Hoogte
73 mm
32 mm
- QNn-waarde
120 l/min
IP65
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Rustpositie uitgang 2 onder druk
- KV-waarde
1.83 l/min
- Materiaal
Afdichting: FKM, behuizing: messing
- Voedingsspanning
24 V/DC
Documenten en downloads
Datablad
Datablad 625295 Bürkert Direct bedienbaar ventiel 125357 6014 24 V/DC Materiaal (behuizing) Messing Afdichtmateriaal FKM 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 625295 Bürkert Direct bedienbaar ventiel 125357 6014 24 V/DC Materiaal (behuizing) Messing Afdichtmateriaal FKM 1 stuk(s)
Omschrijving
Het magneetventiel wordt gebruikt voor neutrale gasvormige en vloeibare media, in het bijzonder voor het besturen van enkelwerkende pneumatische aandrijvingen of voor een technisch vacuüm.
Uitvoering
- 3/2-weg magneetventiel
- In ruststand uitgang 2 met druktoevoer
- Zonder handmatige hulpbediening
- Behuizingsmateriaal messing
- Afdichtingsmateriaal FKM
- Media: neutrale gassen en vloeistoffen (zoals perslucht, water, stadsgas, afstandsgas, hydraulische olie, technisch vacuüm)
- Spoelmateriaal polyamide
- Spanningstolerantie: ±10%
- Nominale modus: enkelvoudig ventiel continubedrijf 100% inschakelduur
- Beschermingsklasse IP 65 met toestelcontactdoos
- Elektrische aansluiting conform DIN EN 175301-803 vorm A
- Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
Opmerkingen
Wordt zonder toestelcontactdoos geleverd (zie accessoires)
