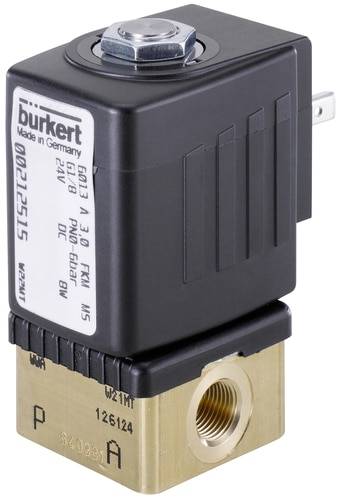

Bürkert Direct bedienbaar ventiel 136020 6013 24 V/AC G 1/4 mof Nominale breedte 3 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 123,96 / Stuk)
€ 123,96
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
2/2-weg klein magneetventiel, direct werkend
- Klein model
- Direct werkend
- FKM afdichting als standaard
- Opzetspoel kan 4 x 90° worden gedraaid
- Snel schakelend
- Geschikt voor technisch vacuüm
- Voor gebruik bij hoge temperaturen
Technische specificaties
- Nominale breedte 3,0 mm
- Leidingaansluiting mof G 1/4"
- Kv-waarde 0,23 m³/h
- Drukbereik 0 - 10 bar
- Spanning: 024 V/50 Hz
- Viscositeit max. 21 mm²/s
- Openingstijd 20 ms
- Sluittijd 30 ms
- Elektrisch stroomverbruik 10 W, 24 VA (start), 17 VA (bedrijf)
- Soortnaam
Direct bedienbaar ventiel
- Voedingsspanning
24 V/AC
- Operationele druk (max.)
14 bar
- Materiaal (behuizing)
Messing
- Aansluiting
G 1/4 mof
- Temperatuurbereik van het medium
-40 tot +180 °C
- Fabrikantnr.
136020
- Werkingsdruk (min.)
0 bar
- Afdichtmateriaal
PFTE
15% grafiet
- Functie
2/2-weg
- Gewicht
0.543 kg
- Max. medium temperatuur
+180 °C
- Min. medium temperatuur
-40 °C
- Medium
Neutrale media
- Nominale breedte
3 mm
- Bijzonderheden
Mof
IP65
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
-40 °C
- KV-waarde
3.83 l/min
Documenten en downloads
Datablad
Datablad 625161 Bürkert Direct bedienbaar ventiel 136020 6013 24 V/AC G 1/4 mof Nominale breedte 3 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 625161 Bürkert Direct bedienbaar ventiel 136020 6013 24 V/AC G 1/4 mof Nominale breedte 3 mm 1 stuk(s)
Omschrijving
Het kleine magneetventiel wordt gebruikt om te blokkeren, te doseren, te vullen en te ventileren.
Uitvoering
- 2/2-weg klein magneetventiel
- In ruststand gesloten
- Behuizingsmateriaal messing
- Afdichtingsmateriaal PTFE
- Media: neutrale gassen en vloeistoffen (zoals perslucht, water, hydraulische olie, technisch vacuüm)
- Spoelmateriaal epoxide klasse H
- Spanningstolerantie: ±10%
- Nominale modus: enkelvoudig ventiel continubedrijf 100% inschakelduur
- Beschermingsklasse IP 65 met toestelcontactdoos
- Elektrische aansluiting conform DIN EN 175301-803 vorm A (tot dusver DIN 43650)
- Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Wordt zonder toestelcontactdoos geleverd (zie accessoires).
