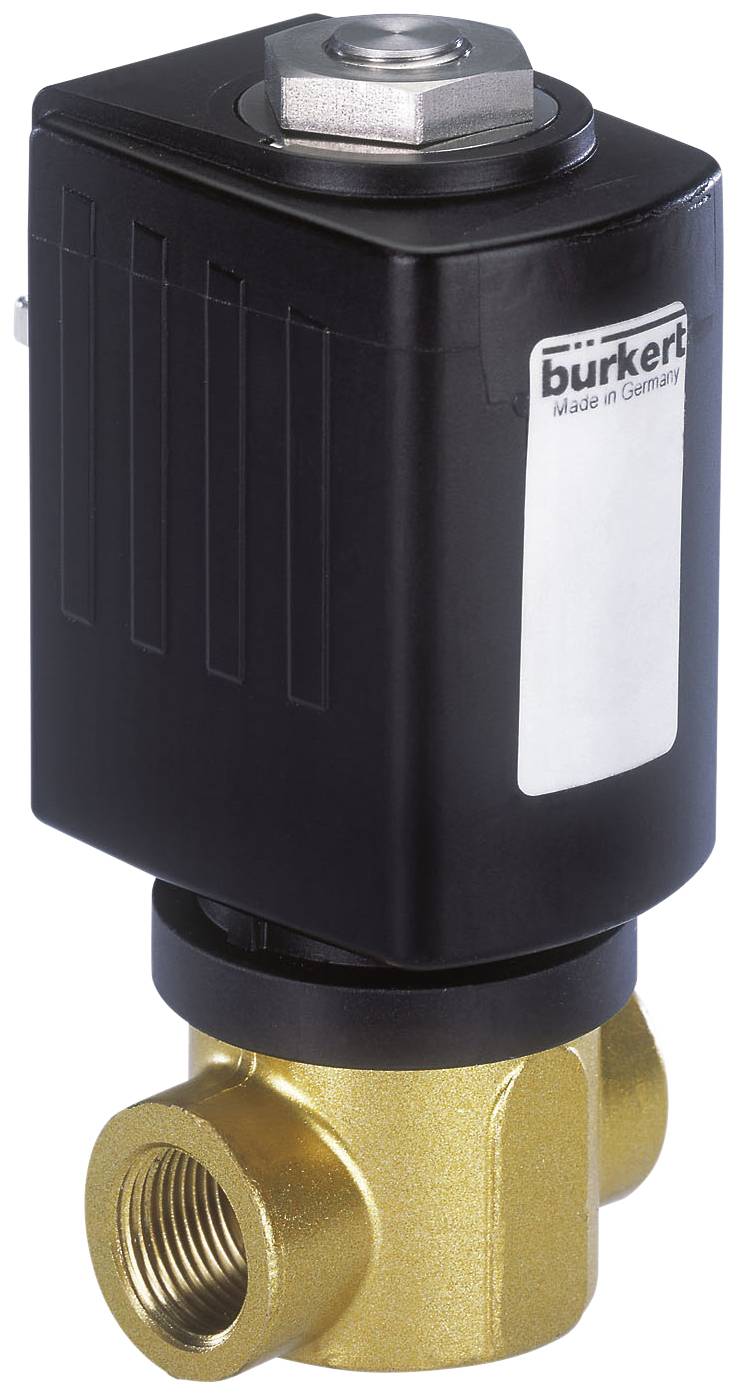

Bürkert Direct bedienbaar ventiel 178296 6027 Kompakt 24 V/AC G 1/4 mof Nominale breedte 3 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 115,69 / Stuk)
€ 115,69
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
2/2-weg compact magneetventiel
- Compacte vorm.
- Direct werkend
- FKM afdichting als standaard
- Opzetspoel kan 4 x 90° worden gedraaid
- Geschikt voor technisch vacuüm
Technische specificaties
- Nominale breedte 3,0 mm
- Leidingaansluiting mof G 1/4"
- Kv-waarde 0,28 m³/h
- Drukbereik 0 - 25 bar
- Spanning: 024 V/50 Hz
- Mediumtemperatuur -10 tot +140 °C
- Omgevingstemperatuur -10 tot +55 °C
- Viscositeit max. 21 mm²/s
- Openingstijd 10 - 20 ms
- Sluittijd 20 - 30 ms
- Elektrisch stroomverbruik 105 VA start, 37 VA bedrijf (warme spoel) 16 W
- Soortnaam
Direct bedienbaar ventiel
- Voedingsspanning
24 V/AC
- Operationele druk (max.)
25 bar
- Materiaal (behuizing)
Messing
- Aansluiting
G 1/4 mof
- Temperatuurbereik van het medium
-10 tot +140 °C
- Fabrikantnr.
178296
- Werkingsdruk (min.)
0 bar
- Afdichtmateriaal
FKM
- Functie
2/2-weg
- Gewicht
0.786 kg
- Max. medium temperatuur
+140 °C
- Min. medium temperatuur
-10 °C
- Medium
Neutrale media
- Nominale breedte
3 mm
- Bijzonderheden
Mof
55 mm
IP65
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
-10 °C
- KV-waarde
4.67 l/min
Documenten en downloads
Datablad
Datablad 625439 Bürkert Direct bedienbaar ventiel 178296 6027 Kompakt 24 V/AC G 1/4 mof Nominale breedte 3 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 625439 Bürkert Direct bedienbaar ventiel 178296 6027 Kompakt 24 V/AC G 1/4 mof Nominale breedte 3 mm 1 stuk(s)
Omschrijving
Het direct werkende magneetventiel wordt gebruikt om te blokkeren, te doseren, te vullen en te ventileren. Het opzetmagneetsysteem is modulair opgebouwd. De spoel kan 360° worden gedraaid.
Uitvoering
- 2/2-weg compact magneetventiel
- In ruststand gesloten
- Behuizingsmateriaal messing
- Afdichtingsmateriaal FKM
- Media: vacuüm, neutrale gassen en vloeistoffen (bijv. perslucht, water, hydraulische olie)
- Spoelmateriaal epoxide (klasse H)
- Spanningstolerantie: ±10%
- Nominale modus: continubedrijf 100% inschakelduur
- Beschermingsklasse IP 65 met toestelcontactdoos
- Elektrische aansluiting conform DIN EN 175301-803 vorm A (tot dusver DIN 43650)
- Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Wordt zonder toestelcontactdoos geleverd (zie accessoires).
