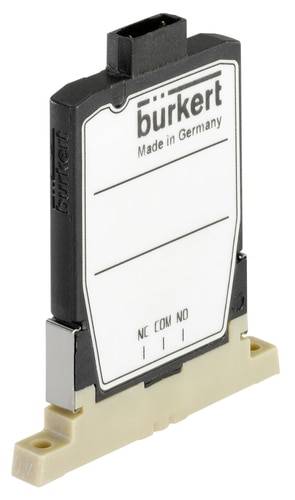

Bürkert Direct bedienbaar ventiel 182284 6650 24 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 132,22 / Stuk)
€ 132,22
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Verkleind, mediagescheiden magneetventiel voor de analysetechniek
- Slechts 4,5 mm aanklikmaat
- Mediagescheiden, voor agressieve media
- Direct werkend
- Vacuüm tot 7 bar
- Snel schakelend
Technische specificaties
- Nominale breedte 0,4 mm
- Leidingaansluiting flens
- Kv-waarde 0,004 m³/h
- Drukbereik vacuüm tot 7 bar
- Max. drukverschil 7 bar
- Accuspanning 24 V
- Mediumtemperatuur +15 tot +50 °C
- Omgevingstemperatuur +10 tot +50 °C
- Intern volume ca. 30 µl
- Nominaal vermogen 5,7 W startvermogen (voor 5 ms), 0,7 W houdvermogen
- Schakelfrequentie: max. 80 Hz
- Schakeltijd: < 5 ms (conform ISO 12238)
- Soortnaam
Direct bedienbaar ventiel
- Voedingsspanning
24 V/DC
- Operationele druk (max.)
7 bar
- Temperatuurbereik van het medium
+15 tot +50 °C
- Fabrikantnr.
182284
- Werkingsdruk (min.)
-1 bar
- Gewicht
0.013 kg
- Max. medium temperatuur
+50 °C
- Min. medium temperatuur
+15 °C
38 mm
- Max. omgevingstemperatuur
+50 °C
- Min. omgevingstemperatuur
+10 °C
- Materiaal
Behuizing: PEEK, afdichting: FFKM
- Aansluiting
Flens
- Voedingsspanning
24 V (accu)
Documenten en downloads
Datablad
Datablad 625768 Bürkert Direct bedienbaar ventiel 182284 6650 24 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 625768 Bürkert Direct bedienbaar ventiel 182284 6650 24 V/DC 1 stuk(s)
Omschrijving
Het type 6650 stelt met de geringe aanklikmaat van 4,5 mm een nieuwe norm in de verkleining van mediagescheiden magneetventielen. Het consequent geoptimaliseerde ontwerp maakt reproduceerbaar en nauwkeurig doseren en een goede spoelbaarheid mogelijk en is dankzij de hoogwaardige materialen ook geschikt voor het gebruik van agressieve chemicaliën. Hij is ideaal voor toepassingen waar maximale stromingsprestaties op het kleinste oppervlak vereist zijn.
Uitvoering
- 2/2-weg klapanker-magneetventiel
- Stroomloos gesloten
- Behuizingsmateriaal PEEK
- Afdichtingsmateriaal FFKM (Simriz)
- Media: bestand tegen neutrale en agressieve vloeistoffen en gassen
- Spanningstolerantie: ±10%
- Nominale modus: continubedrijf 100% inschakelduur met vermogensverlagingselektronica
- Beschermingsklasse IP 65
- Elektrische aansluiting: stekker met draad en geïntegreerde vermogensverlagingselektronica of stekker met draad
- Inbouwpositie willekeurig, let bij aanklikken op een uniforme polariteit
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Gebruik het ventiel alleen met geïntegreerde booster- en vermogensverlagingselektronica (zie accessoires).
Als van een vermogensverlaging wordt afgezien, wordt de toegestane inschakelduur verlaagd (zie de gebruiksaanwijzing).
