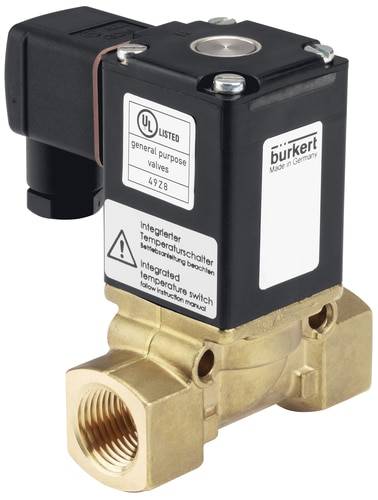

Bürkert Direct bedienbaar ventiel 66981 0290 24 V/DC G 1 mof 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 367,77 / Stuk)
€ 367,77
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
2/2-weg magneetventiel voor gassen en vloeistoffen
- Vanaf 0 bar drukverschil schakelend
- Geschikt voor vacuüm
- Betrouwbaar
- Robuust
Technische specificaties
- Leidingaansluiting G 1"
- Nominale breedte 25,0 mm
- Kv-waarde 10,0 m³/h
- Drukbereik 0 - 16 bar
- Spanning 024 V/UC/DC
- Mediumtemperatuur 0 tot +120 °C
- Omgevingstemperatuur max. +55 °C
- Openingstijd 100 - 250 ms
- Sluittijd 700 - 2000 ms
- Elektrische stroomverbruik 100 W (start) 9 W (bedrijf)
- Soortnaam
Direct bedienbaar ventiel
- Voedingsspanning
24 V/DC
- Operationele druk (max.)
16 bar
- Materiaal (behuizing)
Messing
- Aansluiting
G 1 mof
- Temperatuurbereik van het medium
0 tot +90 °C
- Fabrikantnr.
66981
- Werkingsdruk (min.)
0 bar
- Afdichtmateriaal
FKM
- Functie
2/2-weg
- Gewicht
1.800 kg
- Max. medium temperatuur
+90 °C
- Min. medium temperatuur
0 °C
- Medium
Neutrale media
- Bijzonderheden
Mof
- Breedte
70 mm
- Hoogte
131 mm
115 mm
- QNn-waarde
10700 l/min
IP65
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
0 °C
- KV-waarde
166.67 l/min
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 623716 Bürkert Direct bedienbaar ventiel 66981 0290 24 V/DC G 1 mof 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 623716 Bürkert Direct bedienbaar ventiel 66981 0290 24 V/DC G 1 mof 1 stuk(s)
Omschrijving
Deze robuuste doorgangsafsluiter met servomembraan en vastgekoppelde geforceerde hefbeweging is stroomloos gesloten. Hij is uitermate geschikt voor vacuüm of gesloten circuits, voor neutrale gassen en vloeistoffen.
Uitvoering
- Geforceerd gekoppelde doorgangsafsluiter
- Stroomloos gesloten
- Behuizingsmateriaal messing
- Afdichtingsmateriaal FKM
- Spoelmateriaal epoxide (klasse H)
- Spanningstolerantie: ±10%
- Nominale modus: continubedrijf 100% inschakelduur
- Elektrische aansluiting conform DIN EN 175301-803 vorm A (tot dusver DIN 43650)
- Beschermingsklasse IP 65 met toestelcontactdoos
- Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Inclusief toestelcontactdoos type 2508, vorm A. De spoel voor UC (alle stromen) heeft een interne hoogwaardige elektronica. Controleer of er voldoende vermogen aanwezig is.
