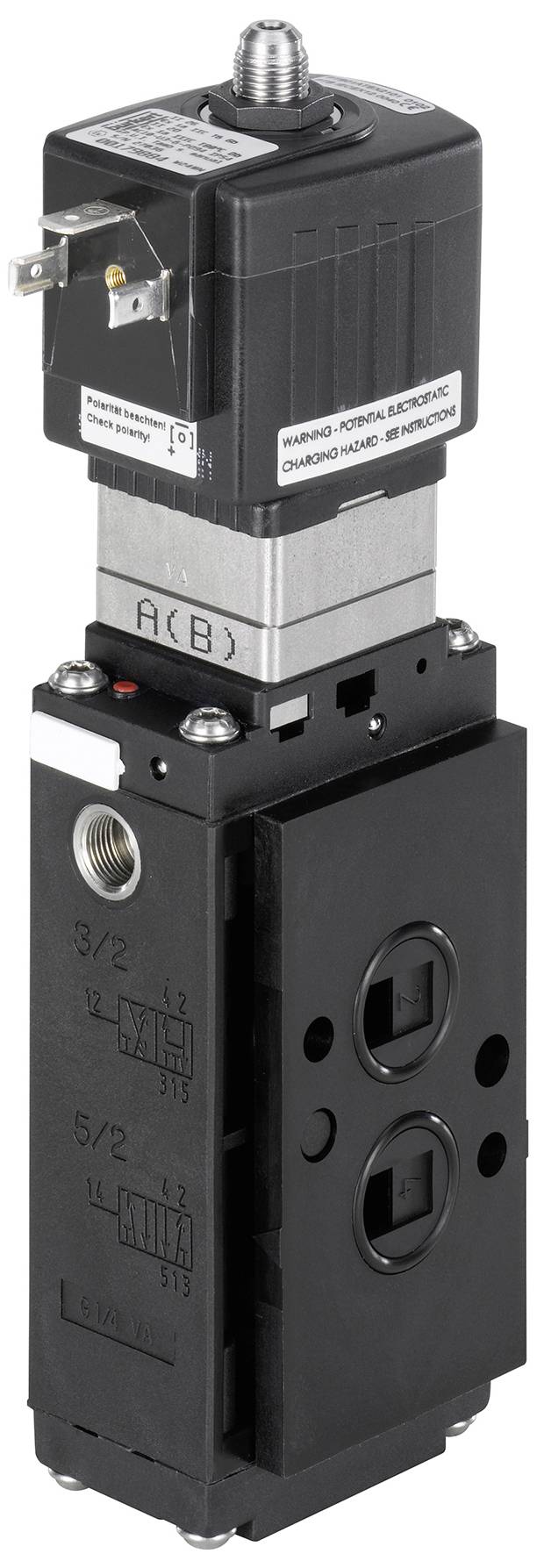

Bürkert Directionele klep 6519 133046 2 tot 10 bar 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
40 Stuk(s)
Aantal
Totaal (€ 95,03 / Stuk)
€ 95,03
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
3/2-en 5/2-weg pneumatisch 32 mm of Sp.
- Grote doorstroming
- Laag elektrisch stroomverbruik
- Enkele of blokmontage
- Standaard-, ex mb-, ex eb mb- en ex ia-uitvoeringen
- Mof G 1/4”, NPT 1/4” en NAMUR-flens
Technische specificaties
- Aandrijving - handbedieningsmateriaal: PA (polyamide)
- Uitrusting (ventieleiland) - oprijmaat 1: 33 mm
- Afdichtingsmateriaal - hoofdventiel afdichting materiaal: PUR (polyurethaan)
- Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 50 °C
- Druk & temperatuur - temperatuur omgeving min: -25 °C.
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 2 bar
- Druk & temperatuur - nominale druk max. 10 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: Voedingszijde
- Apparaateigenschappen - productsubgroep: Pneumatische ventielen
- Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
- Apparaateigenschappen - ventielaansturing type: Elektrisch
- Apparaateigenschappen - schakeltijd openen max.: 20 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 40 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 900 L/min.
- Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,2 mm
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 6 mm
- Proces-/leidingaansluiting - voedingsaansluiting diameter (inch): 1/4 inch
- Proces-/leidingaansluiting - voedingsaansluiting type: Binnendraad
- Proces-/leidingaansluiting - voedingsaansluiting schroefdraadtype: G
- Proces-/leidingaansluiting - Flensbeeld: FM02
- Proces-/leidingaansluiting - werkaansluiting type: Flens
- Proces-/leidingaansluiting - werkaansluiting positie: Ten opzichte van de voedingszijde
- Proces-/leidingaansluiting - werkaansluiting materiaal: PA (polyamide)
- Proces-/leidingaansluiting - werkaansluiting Flensbeeld: NAMUR
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Nee
- Spanning - spanning min / nominale spanning: 0 V.
- Spanning - spanning max. / nominale spanning: 0 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Nee
- Spoel (kern) - spoelgrootte: 32 mm
- Spoel (kern) - elektrisch stroomverbruik min.: 2 W.
- Spoel (kern) - elektrisch stroomverbruik max.: 2 W.
- Spoel (kern) - spoel-schakeling LED: Nee
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
- Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
- Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
- Materialen - voorsturing materiaal met mediumcontact: PA (polyamide)
- Materialen - voorsturing materiaal omgevingscontact: PA (polyamide)
- Werkingswijze - Fluidische leidingaansluiting aantal: 5
- Werking - ventielfunctie aantal schakelstanden: 2
- Werkingswijze - ventielfunctie: W - in rustpositie geopend - drukaansluiting 1 na werkaansluiting 2, werkaansluiting 4 na uitgang 5 geopend, uitgang 3 geschakeld - in rustpositie geopend - drukaansluiting 1 na werkaansluiting 2, werkaansluiting 4 na uitgang 5 geopend, uitgang 3 gesch
- Werking - handbediening: Ja
- Werkingswijze - handmatige bediening type: Draaihendel en toetsknop gecombineerd
- Werking - handmatige vergrendeling: Ja
- Werkingswijze - handbediening schroefsleuf: Ja
- Spanning frequentie: 0 Hz
- Soortnaam
Directionele klep
- Afleesbereik (min.)
2 bar
- Afleesbereik (max.)
10 bar
- Bedrijfstemperatuurbereik
-10 °C (min)
- Min. bedrijfstemperatuur
-10 °C
- Fabrikantnr.
133046
- Afm.
(Ø) 6 mm
- Operationele druk (max.)
10 bar
- Werkingsdruk (min.)
2 bar
- Bedrijfsdruk
2 tot 10 bar
- Aandrijving
Perslucht
- Diameter
6 mm
IP65
- Type
6519
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
-10 °C
Documenten en downloads
Datablad
Datablad 3046855 Bürkert Directionele klep 6519 133046 2 tot 10 bar 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3046855 Bürkert Directionele klep 6519 133046 2 tot 10 bar 1 stuk(s)
Omschrijving
Type 6518 is een voorgestuurd 3/2-weg ventiel en type 6519 is een 3/2-, 5/2- of 5/3-weg ventiel. Ze vormen samen een serie. De ventielen kunnen afzonderlijk of op blokken worden gebruikt. Ze werken zonder voortdurend luchtverbruik en dienen voor de aansturing van dubbele of enkelwerkende aandrijvingen. Het gebruik van hoogwaardige materialen maakt het gebruik van de ventielen ook onder lucht- en chemische atmosfeer mogelijk. De serie bevat apparaten met ex-goedkeuring en NAMUR-flensbeeld. Met de klep werkingswijzen C, D en H monostabiel kan conform IEC 61508 het veiligheidsniveau SIL2, afhankelijk van de architectuur van de veiligheidsinrichting, worden bereikt.
