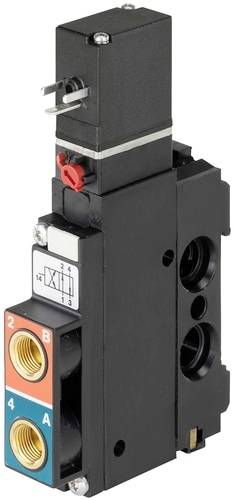

Bürkert Pneumatiekventiel 5470 135214 10 bar (max) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 103,30 / Stuk)
€ 103,30
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
4/2-weg pneumatisch ventiel
- Compacte klep 3/2- en 4/2-weg uitvoering
- Uitbreidbaar als ventielblok
- Laag elektrisch stroomverbruik
- Groot aantal pneumatische aansluitingen
- Robuuste constructie
Technische specificaties
- Aandrijving - handbedieningsmateriaal: PA (polyamide)
- Uitrusting (ventieleiland) - oprijmaat 1: 19 mm
- Afdichtingsmateriaal - hoofdventiel afdichting materiaal: NBR (nitrilrubber)
- Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 50 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 2 bar
- Druk & temperatuur - nominale druk max. 10 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm C conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: Werkzijde
- Apparaateigenschappen - productsubgroep: Pneumatische ventielen
- Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
- Apparaateigenschappen - ventielaansturing type: Elektrisch
- Apparaateigenschappen - schakeltijd openen max.: 15 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 12 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 300 L/min.
- Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,2 mm
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 4 mm
- Proces-/leidingaansluiting - voedingsaansluiting type: Flens
- Proces-/leidingaansluiting - Flensbeeld: FM07
- Proces-/leidingaansluiting - werkaansluiting diameter (inch): 1/8 inch
- Proces-/leidingaansluiting - werkaansluiting type: Binnendraad
- Proces-/leidingaansluiting - werkaansluiting schroefdraadtype: G
- Proces-/leidingaansluiting - werkaansluiting positie: Ten opzichte van de voedingszijde
- Proces-/leidingaansluiting - werkaansluiting materiaal: Messing
- Proces-/leidingaansluiting - werkaansluiting bijzonderheid: Met geïntegreerde smoorklep
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Ja
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spoel (kern) - elektrisch stroomverbruik min.: 2 W.
- Spoel (kern) - elektrisch stroomverbruik max.: 2 W.
- Spoel (kern) - spoel-schakeling LED: Nee
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
- Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
- Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
- Materialen - voorsturing materiaal met mediumcontact: PA (polyamide)
- Materialen - voorsturing materiaal omgevingscontact: PA (polyamide)
- Werkingswijze - Fluidische leidingaansluiting aantal: 4
- Werking - ventielfunctie aantal schakelstanden: 2
- Werkingswijze - ventielfunctie: G - in rustpositie geopend - drukaansluiting 1 (P) na werkaansluiting 2 (B), werkaansluiting 4 (A) na uitgang 3 (R) geopend - in rustpositie geopend - drukaansluiting 1 (P) na werkaansluiting 2 (B), werkaansluiting 4 (A) na uitgang 3 (R) geopend
- Werking - handbediening: Ja
- Werking - handmatige bediening type: Draaihendel
- Werking - handmatige vergrendeling: Ja
- Werkingswijze - handbediening schroefsleuf: Ja
- Soortnaam
Pneumatiekventiel
- Fabrikantnr.
135214
- Operationele druk (max.)
10 bar
- Bedrijfsdruk
10 bar (max)
IP65
- Type
5470
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
-10 °C
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3047098 Bürkert Pneumatiekventiel 5470 135214 10 bar (max) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047098 Bürkert Pneumatiekventiel 5470 135214 10 bar (max) 1 stuk(s)
Omschrijving
De kleppen van het type 5470 bestaan uit een voorstuurwipmagneetklep van het type 6106 en een pneumatische klep. In de behuizing van de stuurklep wordt een kantelbaar gelagerd anker, vergelijkbaar met een wip, gebogen. Hij schakelt het ventiel. De geringe kantelbeweging van de wip is slijtagevrij; een basissmering is niet nodig. Type 5470 R is als 3/2- en 4/2-weg ventiel leverbaar. De ventielen kunnen met behulp van een moduleflens afzonderlijk worden gekoppeld. Ze kunnen met de aansluitmodules in klepblokken worden vastgeklikt. Voor de werkaansluitingen 2 en 4 bestaan verschillende varianten.
