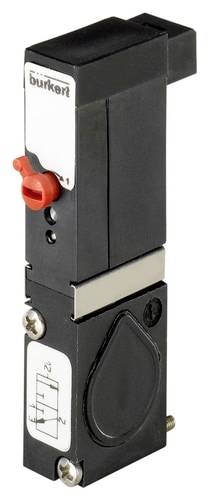

Bürkert Pneumatiekventiel 6510 246473 2.5 tot 10 bar 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 74,37 / Stuk)
€ 74,37
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
3/2-weg pneumatisch ventiel 10 mm
- Compact ontwerp
- Snelle schakeltijden
- Laag elektrisch stroomverbruik
Technische specificaties
- Aandrijving - handbedieningsmateriaal: Geen handmatige bediening aanwezig
- Uitrusting (ventieleiland) - oprijmaat 1: 11 mm
- Afdichtingsmateriaal - hoofdventiel afdichting materiaal: NBR (nitrilrubber)
- Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 50 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 2,5 bar
- Druk & temperatuur - nominale druk max. 10 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting type: Stekker - rechthoek rastermaat 5,08
- Elektrische aansluiting - elektrische aansluiting positie: Voedingszijde
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2
- Elektrische aansluiting - elektrische aansluiting polariteit: Niet relevant
- Apparaateigenschappen - productsubgroep: Pneumatische ventielen
- Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
- Apparaateigenschappen - ventielaansturing type: Elektrisch
- Apparaateigenschappen - schakeltijd openen max.: 10 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 15 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
- Apparaateigenschappen - bevestiging type: Schroeven die kunststof snijden
- Apparaateigenschappen - bevestiging afmetingen: M2 x 20
- Apparaateigenschappen - bevestiging materiaal: Staal
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 150 L/min.
- Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 0,6 mm
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 2,5 mm
- Proces-/leidingaansluiting - voedingsaansluiting type: Flens
- Proces-/leidingaansluiting - Flensbeeld: FM08
- Proces-/leidingaansluiting - werkaansluiting type: Flens
- Proces-/leidingaansluiting - werkaansluiting positie: Op de pneumatische module
- Proces-/leidingaansluiting - werkaansluiting flensbeeld: FM08
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP20
- Spanning - accuspanning: Ja
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Nee
- Spoel (kern) - spoelgrootte: 10 mm
- Spoel (kern) - elektrisch stroomverbruik min.: 0,8 W.
- Spoel (kern) - elektrisch stroomverbruik max.: 0,8 W.
- Spoel (kern) - spoel-schakeling LED: Nee
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Ja
- Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
- Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
- Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
- Materialen - voorsturing materiaal contact met het medium: PPS (polyfenyleensulfide)
- Materialen - voorsturing materiaal omgevingscontact: PPS (polyfenyleensulfide)
- Werkingswijze - Fluidische leidingaansluiting aantal: 3
- Werking - ventielfunctie aantal schakelstanden: 2
- Werkingswijze - ventielfunctie: C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open
- Werking - handbediening: Nee
- Werking - handmatige bediening type: Niet aanwezig
- Werking - handmatige vergrendeling: Geen handmatige bediening aanwezig
- Werkingswijze - handbediening schroefsleuf: Geen handbediening aanwezig
- Soortnaam
Pneumatiekventiel
- Afleesbereik (min.)
2.5 bar
- Afleesbereik (max.)
10 bar
- Bedrijfstemperatuurbereik
-10 °C (min)
- Min. bedrijfstemperatuur
-10 °C
- Fabrikantnr.
246473
- Operationele druk (max.)
10 bar
- Werkingsdruk (min.)
2.5 bar
- Bedrijfsdruk
2.5 tot 10 bar
- Aandrijving
Perslucht
IP20
- Type
6510
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
-10 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3047188 Bürkert Pneumatiekventiel 6510 246473 2.5 tot 10 bar 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047188 Bürkert Pneumatiekventiel 6510 246473 2.5 tot 10 bar 1 stuk(s)
Omschrijving
Type 6510 bestaat uit een vooruitstuurflipper-magneetventiel type 6144 en een pneumatische stoelventiel. Het flipperwersysteem maakt het schakelen van hoge drukken bij een laag stroomverbruik en met korte schakeltijden mogelijk. Alle ventielen zijn standaard voorzien van handnoodbediening. Type 6510 is koppelbaar en met stekkeraansluiting naar achteren bij voorkeur op ventieleilanden type 8640 en met stekkeraansluiting aan de voorkant bij voorkeur op ventielblokken voor het aansturen van pneumatische aandrijvingen te gebruiken.
