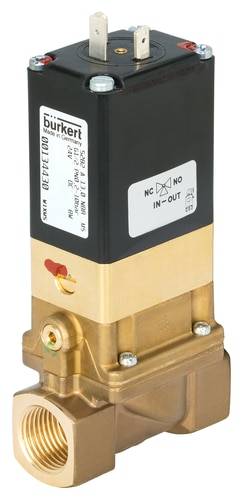

Bürkert Servogestuurd ventiel 134486 5282 24 V/DC G 1/2 mof Nominale breedte 13 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 260,33 / Stuk)
€ 260,33
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
2/2-weg magneetventiel, aangestuurd met mediagescheiden regelklep
- Unieke mediascheidingstechnologie
- Ook voor licht vervuilde en agressieve media
- Instelbare openings- en sluittijden
- Werkingen aan te passen (stroomloos geopend of stroomloos gesloten)
- Servicevriendelijke handmatige bediening
Technische specificaties
- Mofaansluiting G 1/2"
- Nominale breedte 13,0 mm
- Kv-waarde 4,0 m³/h
- Drukbereik 0,2 - 10 bar
- Spanning 024 V/DC
- Mediumtemperatuur 0 tot +90 °C
- Omgevingstemperatuur max. +55 °C
- Openingstijd 0,1 - 0,8 s
- Sluittijd 1,0 - 4,0 s
- Elektrisch stroomverbruik 11/8 W koud/warm
- Soortnaam
Servogestuurd ventiel
- Voedingsspanning
24 V/DC
- Operationele druk (max.)
10 bar
- Materiaal (behuizing)
Messing
- Aansluiting
G 1/2 mof
- Temperatuurbereik van het medium
0 tot +90 °C
- Fabrikantnr.
134486
- Werkingsdruk (min.)
0.2 bar
- Afdichtmateriaal
FKM
- Functie
2/2-weg
- Gewicht
0.950 kg
- Max. medium temperatuur
+90 °C
- Min. medium temperatuur
0 °C
- Medium
Licht vervuilde media
- Nominale breedte
13 mm
- Bijzonderheden
Mof
65 mm
- QNn-waarde
4300 l/min
IP65
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
0 °C
- KV-waarde
66.67 l/min
- Diepte
40 mm
Documenten en downloads
Datablad
Datablad 624534 Bürkert Servogestuurd ventiel 134486 5282 24 V/DC G 1/2 mof Nominale breedte 13 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 624534 Bürkert Servogestuurd ventiel 134486 5282 24 V/DC G 1/2 mof Nominale breedte 13 mm 1 stuk(s)
Omschrijving
Uniek aangestuurd doorgangsmagneetventiel met servomembraan en mediascheiding, voor universeel gebruik bij vloeibare en gasvormige media overeenkomstig de materiaalbestendigheid. Deze ventielconstructie reageert aanzienlijk minder gevoelig op verontreinigingen dan klapankerventielen en bieden daarom veel voordelen in de procesomgeving. De 3-weg klapankeraansturing heeft standaard een handmatige bediening. De sluit- en openingstijden zijn traploos verstelbaar.
Uitvoering
- 2/2-weg magneetventiel
- Stroomloos gesloten of door de aansturing 180° te draaien te veranderen in stroomloos geopend
- Behuizingsmateriaal messing conform DIN EN 50930-6
- Afdichtingsmateriaal FKM
- Spoelmateriaal epoxide
- Thermische isolatieklasse spoel H
- Spanningstolerantie: ±10%
- Nominale modus: continubedrijf 100% inschakelduur
- Beschermingsklasse IP 65 met toestelcontactdoos
- Elektrische aansluiting stekkerstroken conform DIN EN 175301-803 vorm A (tot dusver DIN 43650)
- Inbouwpositie willekeurig, bij voorkeur naar boven
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Wordt zonder toestelcontactdoos geleverd (zie accessoires).
