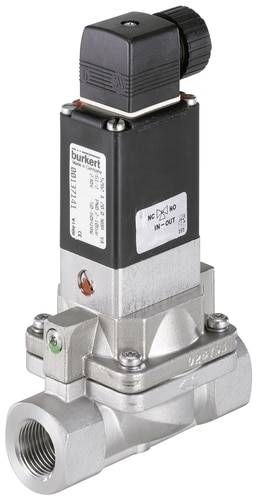

Bürkert Servogestuurd ventiel 137142 5282 24 V/DC G 3/4 mof Nominale breedte 20 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 701,65 / Stuk)
€ 701,65
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
2/2-weg magneetventiel, aangestuurd met mediagescheiden regelklep
- Unieke mediascheidingstechnologie
- Ook voor licht vervuilde en agressieve media
- Instelbare openings- en sluittijden
- Werkingen aan te passen (stroomloos geopend of stroomloos gesloten)
- Servicevriendelijke handmatige bediening
Technische specificaties
- Mofaansluiting G 3/4"
- Nominale breedte 20,0 mm
- Kv-waarde 5,0 m³/h
- Drukbereik 0,2 - 10 bar
- Spanning 024 V/DC
- Mediumtemperatuur 0 tot +80 °C
- Omgevingstemperatuur max. +55 °C
- Openingstijd 0,1 - 0,8 s
- Sluittijd 1,0 - 4,0 s
- Elektrisch stroomverbruik 11/8 W koud/warm
- Soortnaam
Servogestuurd ventiel
- Voedingsspanning
24 V/DC
- Operationele druk (max.)
10 bar
- Materiaal (behuizing)
RVS
- Aansluiting
G 3/4 mof
- Temperatuurbereik van het medium
0 tot +80 °C
- Fabrikantnr.
137142
- Werkingsdruk (min.)
0.2 bar
- Afdichtmateriaal
NBR
- Functie
2/2-weg
- Gewicht
1.400 kg
- Max. medium temperatuur
+80 °C
- Min. medium temperatuur
0 °C
- Medium
Licht vervuilde media
- Nominale breedte
20 mm
- Bijzonderheden
Mof
100 mm
- QNn-waarde
5400 l/min
IP65
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
0 °C
- KV-waarde
83.33 l/min
Documenten en downloads
Datablad
Datablad 624608 Bürkert Servogestuurd ventiel 137142 5282 24 V/DC G 3/4 mof Nominale breedte 20 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 624608 Bürkert Servogestuurd ventiel 137142 5282 24 V/DC G 3/4 mof Nominale breedte 20 mm 1 stuk(s)
Omschrijving
Uniek aangestuurd doorgangsmagneetventiel met servomembraan en mediascheiding, voor universeel gebruik bij vloeibare en gasvormige media overeenkomstig de materiaalbestendigheid. Deze ventielconstructie reageert aanzienlijk minder gevoelig op verontreinigingen dan klapankerventielen en bieden daarom veel voordelen in de procesomgeving. De 3-weg klapankeraansturing heeft standaard een handmatige bediening. De sluit- en openingstijden zijn traploos verstelbaar.
Uitvoering
- 2/2-weg magneetventiel
- Stroomloos gesloten of door de aansturing 180° te draaien te veranderen in stroomloos geopend
- Behuizingsmateriaal roestvrij staal 1.4581
- Afdichtingsmateriaal NBR
- Spoelmateriaal epoxide
- Thermische isolatieklasse spoel H
- Spanningstolerantie: ±10%
- Nominale modus: continubedrijf 100% inschakelduur
- Beschermingsklasse IP 65 met toestelcontactdoos
- Elektrische aansluiting stekkerstroken conform DIN EN 175301-803 vorm A (tot dusver DIN 43650)
- Inbouwpositie willekeurig, bij voorkeur naar boven
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Wordt zonder toestelcontactdoos geleverd (zie accessoires).
