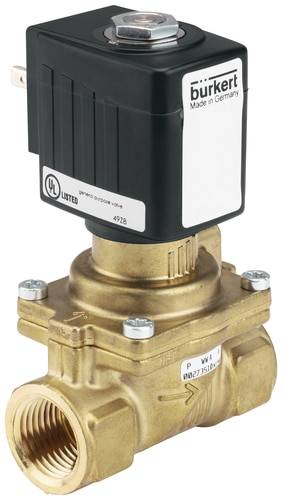

Bürkert Servogestuurd ventiel 221904 6281 EV 24 V/DC G 3/4 mof Nominale breedte 20 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
10 Stuk(s)
Aantal
Totaal (€ 169,41 / Stuk)
€ 169,41
excl. btw
Gratis verzending*
Slechts 10 Stuk(s) beschikbaar
Highlights & Details
2/2-weg magneetventiel met servomembraan
- Schakelklep voor kraanwater
- Korte inbouwlengte
- Hoge doorstroming
- Sluitslagarm en geluidsarm
- Robuust membraan
Technische specificaties
- Nominale breedte 20,0 mm
- Leidingaansluiting mof G 3/4"
- Kv-waarde 8,5 m³/h
- Drukbereik 0,2 - 16 bar
- Spanning 024 V/DC
- Mediumtemperatuur -30 tot +90 °C
- Omgevingstemperatuur max. +55 °C
- Schakeltijden 0,1 - 4 seconden (afhankelijk van de nominale breedte en het drukverschil)
- Elektrisch stroomverbruik 8 (9,5) W (warme spoel)
- Soortnaam
Servogestuurd ventiel
- Voedingsspanning
24 V/DC
- Operationele druk (max.)
16 bar
- Materiaal (behuizing)
Messing
- Aansluiting
G 3/4 mof
- Temperatuurbereik van het medium
-30 tot +90 °C
- Fabrikantnr.
221904
- Werkingsdruk (min.)
0.2 bar
- Afdichtmateriaal
EPDM
- Functie
2/2-weg
- Gewicht
1.100 kg
- Max. medium temperatuur
+90 °C
- Min. medium temperatuur
-30 °C
- Medium
Neutrale media
- Nominale breedte
20 mm
- Bijzonderheden
Mof
80 mm
- QNn-waarde
9100 l/min
IP65
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
0 °C
- KV-waarde
141.67 l/min
Documenten en downloads
Datablad
Datablad 626719 Bürkert Servogestuurd ventiel 221904 6281 EV 24 V/DC G 3/4 mof Nominale breedte 20 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 626719 Bürkert Servogestuurd ventiel 221904 6281 EV 24 V/DC G 3/4 mof Nominale breedte 20 mm 1 stuk(s)
Omschrijving
Aangestuurd magneetventiel met servomembraan voor de besturing van vloeibare en gasvormige media. De constructie is sluitslagdempend. Om het ventiel volledig te openen en te sluiten is een minimaal drukverschil van 0,5 bar vereist.
Uitvoering
- 2/2-weg doorgangsventiel
- Stroomloos gesloten
- Behuizingsmateriaal messing conform DIN EN 50930-6
- Inwendige onderdelen van het ventiel van roestvrij staal, messing en kunststof (PPS)
- Afdichtingsmateriaal EPDM
- Media: neutrale media zoals perslucht, water
- Spoelmateriaal polyamide
- Spanningstolerantie: ±10%
- Nominale modus: continubedrijf 100% inschakelduur
- Beschermingsklasse IP 65 met toestelcontactdoos
- Elektrische aansluiting conform DIN EN 175301-803 vorm A (tot dusver DIN 43650)
- Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Wordt zonder toestelcontactdoos geleverd (zie accessoires).
