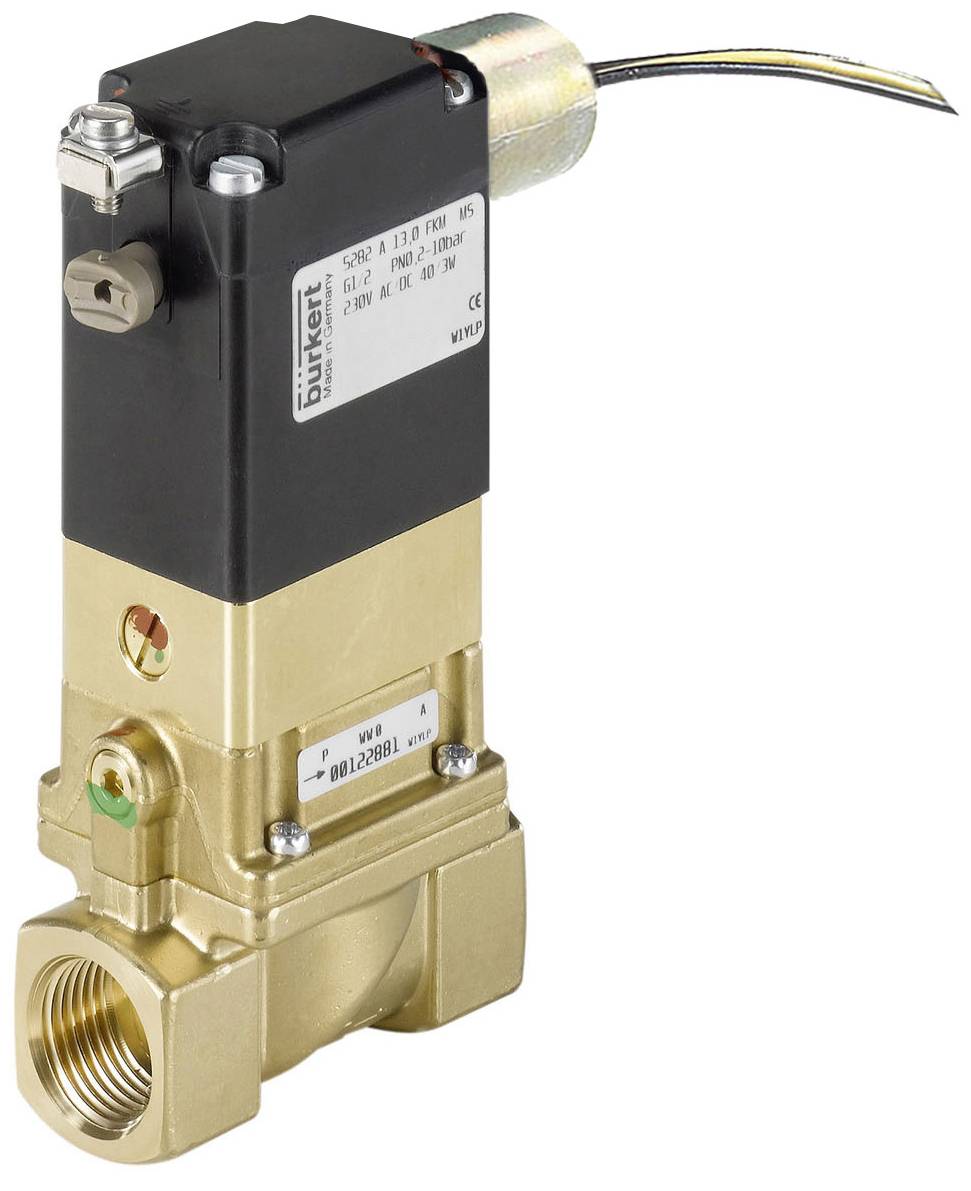

Bürkert Servogestuurd ventiel 349628 5282 24 V 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 627,27 / Stuk)
€ 627,27
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
2/2-weg magneetventiel; servogestuurd
- Servogestuurd membraanventiel tot nominale breedte DN 65
- Scheidingsmembraan voor agressieve en vervuilde media
- Laat- en openingstijden individueel instelbaar
- Explosieveilige uitvoeringen (cat. 2)
- Servicevriendelijke handmatige bediening
Technische specificaties
- Afdichtingsmateriaal - voorsturing afdichting materiaal: NBR (nitrilrubber)
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: NBR (nitrilrubber)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: NBR (nitrilrubber)
- Druk & temperatuur - temperatuur medium min: 0 °C
- Druk & temperatuur - temperatuur medium max.: 80 °C
- Druk & temperatuur - temperatuur omgeving min: -40 °C.
- Druk & temperatuur - temperatuur omgeving max.: 60 °C.
- Druk & temperatuur - nominale druk min: 0,2 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 10 bar
- Elektrische aansluiting - elektrische aansluiting soort: Kabel
- Elektrische aansluiting - elektrische aansluiting positie: Via uitgang
- Elektrische aansluiting - elektrische aansluiting lengte kabel: 3000 mm
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Elektrische aansluiting - elektrische aansluiting 1 leiding materiaal: PO copolymeer met netwerk
- Elektrische aansluiting - elektrische aansluiting polariteit: Niet relevant
- Eigenschappen apparaat - inbouwlengte: 115 mm
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Membraanklep
- Apparaateigenschappen - schakeltijd openen max.: 800 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 4.000 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Apparaateigenschappen - vacuümuitvoering: Nee
- Apparaateigenschappen - zuurstofuitvoering: Nee
- Eigenschappen apparaat - aandrijftype: Vouwanker
- Apparaateigenschappen - werking: Servogestuurd
- Eigenschappen apparaat - scheiding van media: Ja
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 100 ms
- Apparaateigenschappen - schakeltijd sluiten min: 1000 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
- Kenmerken apparaat - bevestiging (flens) materiaal: Roestvrij staal
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 11.000 L/min.
- Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 2 mm
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 25 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 10 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 1 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Ja
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Ja
- Spanning - gelijkspanning: Ja
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Ja
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - geluidsarme uitvoering: Nee
- Spoel (kern) - spoel type: Vastgeschroefd
- Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: H
- Spoel (kern) - inschakelvermogen AC: 40 V.
- A
- Spoel (kern) - nominaal vermogen DC: 40 W.
- Spoel (kern) - gereduceerd vermogen DC: 3 W.
- Spoel (kern) - nominaal vermogen AC: 3 V.
- A
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Materialen - voorsturing materiaal met contact met het medium: Messing
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Werking - handbediening: Ja
- Werking - handmatige bediening type: Toetsknop
- Werking - handmatige vergrendeling: Ja
- Goedkeuringen - nominaal vermogen: 40 W.
- Type goedkeuring: IECEX, ATEXECEx, ATEX
- Type goedkeuring: Ex mb IIC T4 GB, ex mb IIIC T130°C dB, II 2 D ex mb IIIC T130°C dB, II 2 G ex mb IIC T4 GB
- Spanning frequentie: 50/60 Hz
- Soortnaam
Servogestuurd ventiel
- Voedingsspanning
24 V
- Operationele druk (max.)
0.2 bar
- Temperatuurbereik van het medium
0 tot 80 °C
- Fabrikantnr.
349628
- Max. medium temperatuur
80 °C
- Min. medium temperatuur
0 °C
IP65
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-40 °C
Documenten en downloads
Datablad
Datablad 3047515 Bürkert Servogestuurd ventiel 349628 5282 24 V 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047515 Bürkert Servogestuurd ventiel 349628 5282 24 V 1 stuk(s)
Omschrijving
De klep 5282 is een servogestuurd membraanventiel. Voor de werking van de klep is een minimale verschildruk nodig. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen en werkingswijzen beschikbaar. De standaard messingbehuizing voldoet aan alle Europese drinkwatereisen. Het behuizingsaanbod wordt gecompleteerd door roestvrijstalen uitvoeringen. Door de 3/2-weg stuurklep op de armatuur eenvoudig te draaien, kan de werking van NC naar NO worden veranderd. De magneetspoelen zijn met een chemisch zeer duurzaam epoxide geperst. Voor de ingebruikname en de controle is de 5282 uitgerust met een handbediening. NEMA 4X is op aanvraag beschikbaar.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
