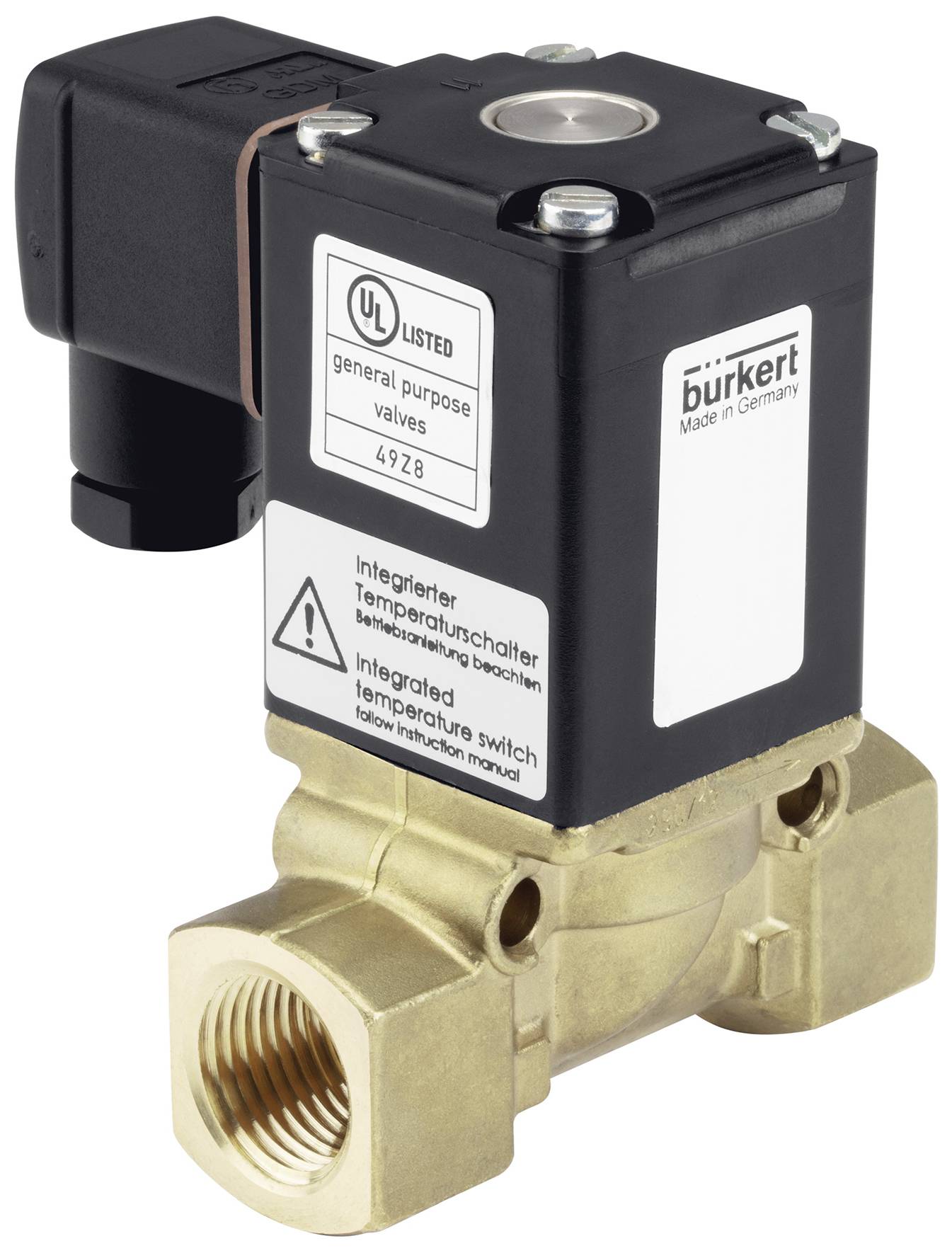

Bürkert Servogestuurd ventiel 59608 0290 230 V G 1/2 Nominale breedte 12 mm Servogestuurd 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 185,94 / Stuk)
€ 185,94
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
2/2-weg magneetventiel; servogestuurd
- Servogestuurd membraanventiel tot nominale breedte DN50
- Vast gekoppeld membraan opent zonder verschildruk
- Trillingsbestendig, vastgeschroefd spoelsysteem
- Energiezuinige vermogensverlaging bij alle DC-uitvoeringen
Technische specificaties
- Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
- Druk & temperatuur - temperatuur medium min: 0 °C
- Druk & temperatuur - temperatuur medium max.: 100 °C
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 16 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Meegeleverd
- Elektrische aansluiting - apparaatstekkerdoos type. Nr. - Type: 00314802 - 2518
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Eigenschappen apparaat - inbouwlengte: 74,5 mm
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Membraanklep
- Apparaateigenschappen - schakeltijd openen max.: 250 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 2000 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Kenmerken apparaat - vacuümuitvoering: Ja
- Eigenschappen apparaat - zuurstofuitvoering: Ja
- Kenmerken apparaat - onderdelen olie- en vetvrij: Ja (conform DIS 1000020797)
- Eigenschappen van het apparaat - aandrijftype: Hefanker
- Eigenschappen apparaat - werking: Geforceerd gestuurd
- Eigenschappen apparaat - scheiding van media: Nee
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 100 ms
- Apparaateigenschappen - schakeltijd sluiten min: 700 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 1900 L/min.
- Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,5 mm
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 12 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 1,8 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 7/16 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - leidingaansluiting 1 schroefdraadaanduiding: 1/2
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/2
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Nee
- Spanning - spanning min / nominale spanning: 230 V.
- Spanning - spanning max. / nominale spanning: 230 V.
- Spanning - wisselspanning: Ja
- Spanning - gelijkspanning: Nee
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoelgrootte: 40 mm
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - geluidsarme uitvoering: Nee
- Spoel (kern) - spoel type: Vastgeschroefd
- Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: H
- Spoel (kern) - inschakelvermogen AC: 100 V.
- A
- Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
- Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
- Spoel (kern) - nominaal vermogen AC: 25 V.
- A
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Werking - handbediening: Nee
- Goedkeuringen - nominaal vermogen: 10 W.
- Spanning frequentie: 50 Hz
- Soortnaam
Servogestuurd ventiel
- Voedingsspanning
230 V
- Operationele druk (max.)
0 bar
- Materiaal (behuizing)
RVS
- Aansluiting
G 1/2
- Bedrijfstemperatuurbereik
0 °C (min)
- Temperatuurbereik van het medium
0 tot 100 °C
- Fabrikantnr.
59608
- Werkingsdruk (min.)
0 bar
- Min. bedrijfstemperatuur
0 °C
- Afdichtmateriaal
FKM
- Functie
2/2 gesloten monostabiel
- Max. medium temperatuur
100 °C
- Min. medium temperatuur
0 °C
- Medium
Zuurstof
- Nominale breedte
12 mm
74.5 mm
- QNn-waarde
1.900 l/min
IP65
- Max. omgevingstemperatuur
55 °C
- Wijze van werking
Servogestuurd
- KV-waarde
1.8 m³/h
Documenten en downloads
Datablad
Datablad 3046840 Bürkert Servogestuurd ventiel 59608 0290 230 V G 1/2 Nominale breedte 12 mm Servogestuurd 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3046840 Bürkert Servogestuurd ventiel 59608 0290 230 V G 1/2 Nominale breedte 12 mm Servogestuurd 1 stuk(s)
Omschrijving
De klep 0290 is een servogestuurd membraanventiel van de S.EV-serie. Het ventiel opent zonder verschildruk. Het openingsproces wordt ondersteund door de vaste koppeling van het membraan aan het anker. Daarbij zorgt de geïntegreerde „soft-kick”-functie voor een materiaalvriendelijk openen. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen beschikbaar. Het behuizingsaanbod wordt gecompleteerd door roestvrijstalen varianten. De magneetspoelen worden met een chemisch zeer duurzaam epoxide geperst. Voor het verminderen van het elektrische stroomverbruik is bij alle DC-varianten een „kick and drop”-elektronica in de spoel gegoten. NEMA 4X is op aanvraag beschikbaar.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
