Name: CALLIOPE 4064161311289 Board CO2 Sensor inklusive Calliope 3.0 mini Icon
Brand: CALLIOPE
SKU: 2998412

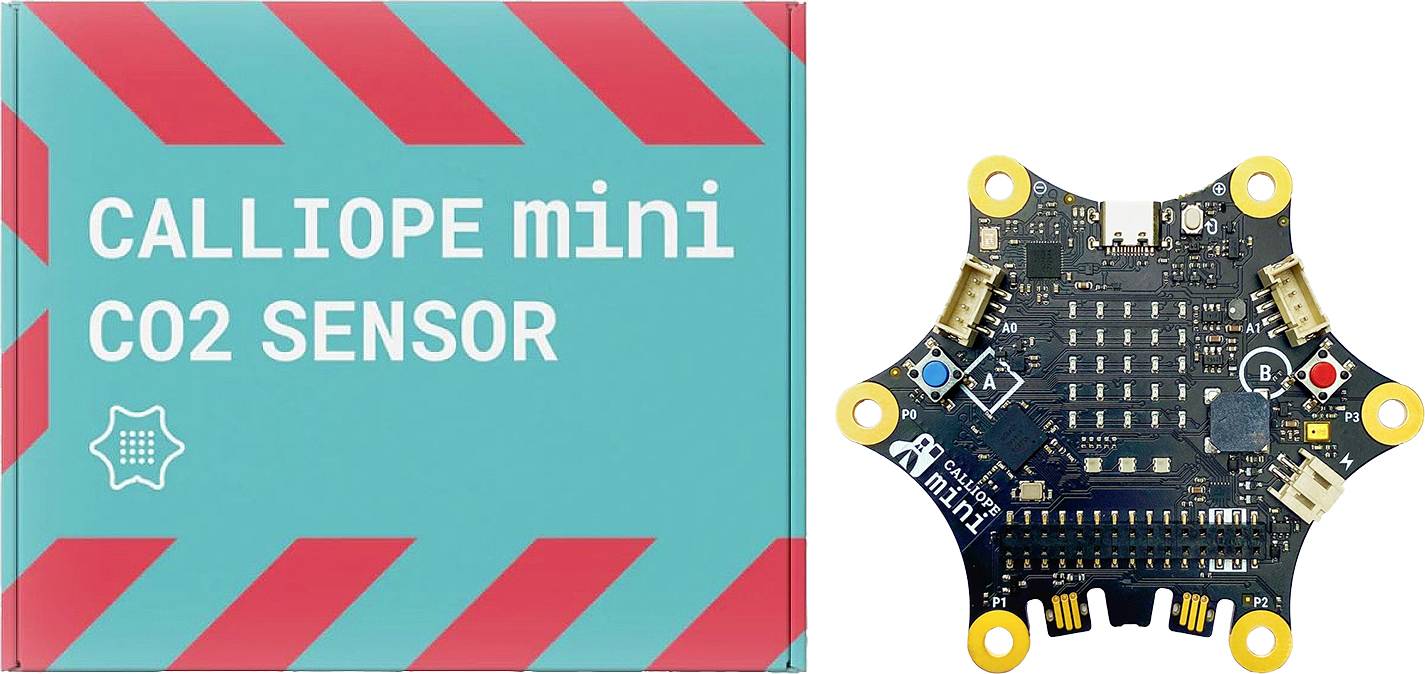

Calliope Mini CO2-Sensor-Set: Verpakking en het microcontroller-bord.

'CALLIOPE mini CO2-sensor' verpakking en sensorplaat met kabels. Bevat een fotoakoestische CO2-, temperatuur- en vochtigheidssensor.

Microcontroller-set met printplaat, batterijhouder, kabels en snelstartgids. Ideaal voor elektronische projecten en experimenten.

Een Calliope Mini-printplaat met labels en aansluitingen; zeshoekige vorm met goudkleurige contactpunten en grafische elementen.

Verpakking van de Calliope mini met een afbeelding van de microcontroller-printplaat bovenop. Links de oranje zijde van de verpakking.

Een Calliope Mini-printplaat met verschillende sensoren en LED-indicatoren op een witte achtergrondoppervlakte.

Afbeelding van een Calliope Mini-microcontroller met aansluitingen en toetsenbordlabels. Toont de rangschikking van de pinnen en componenten.

1/7

Niet beschikbaar

Juridisch probleem melden

Highlights & Details

CALLIOPE CO2-sensor met CALLIOPE 3.0 mini-ICON

Gemakkelijk beginnen zonder specifieke voorkennis mogelijk
Programmeren voor iedereen
Flash-geheugen maakt de parallelle opslag van maximaal 25 verschillende programma's mogelijk
25 nieuwe startprogramma's die offline gebruik mogelijk maken
Incl. CALLIOPE mini CO2 sensor - SCD40

Technische specificaties

Soortnaam: Board

Interfaces: SPI
I²C

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2998412 CALLIOPE 4064161311289 Board CO2 Sensor inklusive Calliope 3.0 mini Icon

Informatie

Informatie 2998412 CALLIOPE 4064161311289 Board CO2 Sensor inklusive Calliope 3.0 mini Icon

Omschrijving

De Calliope mini is een microcontroller die als leermiddel in het onderwijs van kinderen vanaf de derde klas, doorgaans onder toezicht van volwassenen, wordt gebruikt.
De Calliope mini laat zien dat iedereen kan programmeren - en dat met heel veel plezier. Beginnen is zo eenvoudig dat kinderen, docenten en ouders zonder voorkennis aan de slag kunnen. Van het eerste zelf geprogrammeerde knipperen via zelfrijdende robots tot draadloos met elkaar verbonden Calliope mini-zwermen: met enkele klikken kunnen op een aangesloten computer eigen programma's voor de microprocessor worden ontworpen, die de Calliope mini tot leven brengen.

De Calliope mini
Naast 25 rode LED's en een RGB-LED en twee programmeerbare knoppen bevat het board een gecombineerde positiesensor met bewegingssensor en kompas en een draadloze module waarmee de Calliope mini met andere mini's kan communiceren. Het board kan via laptop of computer via gratis bewerkingsprogramma's worden geprogrammeerd, bijv. met Open Roberta Lab van de Fraunhofer Gesellschaft. Via app kunnen zelf gemaakte programma's ook draadloos worden overgedragen. Het board wordt geleverd met vijf vooraf geïnstalleerde start-programma's - en op het flashgeheugen 25 andere - waarvan de bediening in een klein boekje en op calliope.cc/start wordt uitgelegd. Daarnaast worden een batterijhouder met hoogwaardige AA batterijen en een USB-kabel voor aansluiting op de computer meegeleverd.

Calliope mini starterbox
De leveringsomvang van de Calliope mini starterbox bestaat uit het board zelf en accessoires:
- Batterijhouder met batterijen
- USB-kabel
- Booklet voor de eerste computeronafhankelijke toepassingen en een met programmeervoorbeelden
- Elastiek (voor het bevestigen van het batterijvak)
- Sticker.

Insteken en de luchtkwaliteit meten!
Met de CALLIOPE mini CO2 sensor-SCD40 wordt de CALLIOPE mini een CO2-verkeerslicht. Gewoon aansluiten en het CO2-gehalte, de temperatuur en de luchtvochtigheid meten. De SCD40 sensor kan heel eenvoudig in makeCode worden geprogrammeerd.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Nordic nRF52833 Bluetooth 5.4 SOC, Bluetooth Low Energy, Bluetooth mesh
64 MHz arm Cortex-M4 processor, 512 KB flash, 128 KB RAM
5x5 LED matrix 3x RGB-LED (neopixel)
USB-C (programmering en voeding)
acceleratiesensor, magnetische meter
DC motordriver (2 motoren onafhankelijk bestuurbaar)
piëzo-luidspreker
MEMS microfoon
2 programmeerbare toetsen
4 banaanstekkers-pins
2x15 dubbele penlijst (2,54 pitch)
2x grove-connectoren (I2C + serieel/analoog)
2x JacDac-connectoren
touch-logo (aan de achterkant)
batterij-connector (3,3V)

Omvang van de levering

CALLIOPE mini 3.0
CALLIOPE mini CO2 sensor - SCD40
USB C-kabel
2x AAA alkalinebatterij
Handleiding (Duits/Engels)
Rubberen band
Sticker.

Opmerkingen

De Calliope mini is een leermiddel dat voornamelijk onder toezicht van volwassenen in schoolgebruik moet worden gebruikt. De Calliope mini is aan de hand van de productveiligheidsnorm EN60950-1 resp. EN62368-1 positief getest.

Neem de volgende aanwijzingen in acht:

De USB-aansluiting mag alleen met een computer worden verbonden. Als u deze niet gebruikt, moet u deze altijd van de computer loskoppelen. De Calliope mini mag nooit gelijktijdig met USB en batterij worden gebruikt! Als de mini op de computer is aangesloten, mag de batterijhouder niet met de mini worden verbonden of moet de batterijhouder uitgeschakeld zijn (schakelaar op „off”)! Bij gebruik op batterijen mag de Calliope mini uitsluitend met batterijen van het type AAA of LR03 (batterijvak) worden gebruikt. De op de Calliope mini aangemaakte spanning mag in geen geval meer dan 3,3 volt bedragen.

Als u de batterijhouder niet gebruikt, moet u de batterijhouder altijd uitschakelen („off”), bij gebruik van batterijhouders zonder aan/uit-schakelaar de batterijen verwijderen en de batterijhouder van de mini loskoppelen. De externe motorondersteuning mag alleen met een 9 V-batterij (resp. 6LR61) worden gebruikt.

Het gebruik met accu's is niet toegestaan. Tijdens het gebruik alleen de buitenste uiteinden en de toetsen aanraken. Kleine onderdelen moeten uit de buurt van kleine kinderen worden gehouden.

Aanwijzingen voor het aansluiten van externe elektronische componenten:

- 5 mA maximaal per aansluiting

- 15 mA maximale belasting (alle aansluitingen samen)

- 100 mA max. bij aansluiting op randcontacten (+/-), toevoer van max. 3,3 V

- Gebruik bij het aansluiten van een LED een weerstand met minimaal 220 Ω.

- Als de Calliope Mini heet wordt, moet u deze onmiddellijk van de stroom loskoppelen en niet verder gebruiken. - Neem bij problemen met de Calliope Mini contact op, bijv. via: service@calliope.cc

- Andere belangrijke informatie (Engelstailg), certificeringsgegevens en contactadressen op: calliope.cc/en/sicherheit
