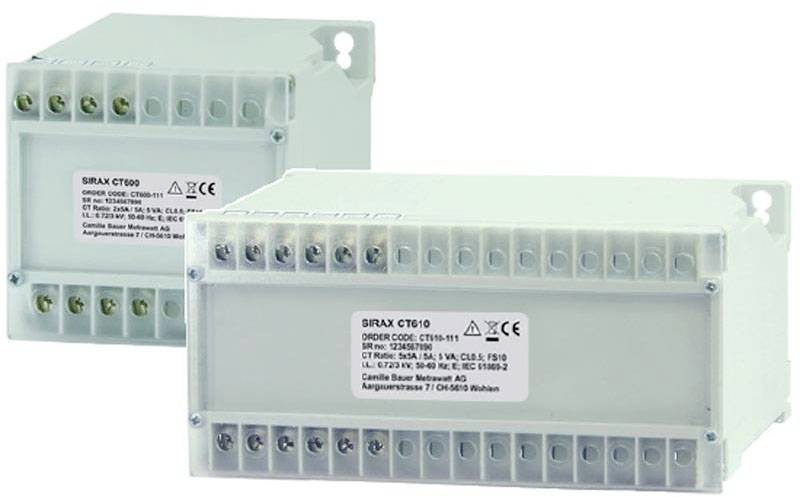

Camille Bauer CT 600 184557 Stroomtransformator module Primaire stroom 5 A Secundaire stroom 5 A DIN-railmontage 1 stuk(
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 41,31 / Stuk)
€ 41,31
excl. btw
Technische specificaties
- Ingangsstroom 2x 5 A
- Uitgangsstroom 5 A / 25 VA
- Nauwkeurigheidsklasse 1,0
- Diëlektrische sterkte 3 kV, 50 Hz, 1 min.
- Maximale bedrijfsspanning 0,72 kV
- Overstroombegrenzingsfactor FS5
- Aansluitingen M4-schroeven met zelftillende spanband.
- Maximale kabeldiameter Ø 2,5 mm massief, Ø 1,5 mm flexibel
- Soortnaam
Stroomtransformator module
- Bevestigingswijze
DIN-railmontage
- Primaire stroom
5 A
- Secundaire stroom
5 A
25 VA
- Nauwkeurigheidsklasse
1,0
- Type
CT 600
- Afm.
(l x b x h) 70 x 75 x 112.5 mm
- Gewicht
400 g
- Plaatsen
2 stuk(s)
- Breedte
75 mm
- Hoogte
112.5 mm
70 mm
Documenten en downloads
Datablad
Datablad 2315077 Camille Bauer CT 600 184557 Stroomtransformator module Primaire stroom 5 A Secundaire stroom 5 A DIN-railmontage 1 stuk(
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2315077 Camille Bauer CT 600 184557 Stroomtransformator module Primaire stroom 5 A Secundaire stroom 5 A DIN-railmontage 1 stuk(
Omschrijving
Beschrijving
Somstroomomvormers worden gebruikt om secundaire stromen van verschillende hoofdtransformatoren bij elkaar te voegen. Ze zijn zo ontworpen dat
ze meerdere synchrone wisselstromen van een kleine faseverhouding combineren met een willekeurige faseverschilhoek. Dit maakt het mogelijk om het totale verbruik te registreren met slechts één meetinstrument.
Somstroomomvormers worden gebruikt om secundaire stromen van verschillende hoofdtransformatoren bij elkaar te voegen. Ze zijn zo ontworpen dat
ze meerdere synchrone wisselstromen van een kleine faseverhouding combineren met een willekeurige faseverschilhoek. Dit maakt het mogelijk om het totale verbruik te registreren met slechts één meetinstrument.
Uitvoering
- Eigenschappen:
- Som van de secundaire stromen van verschillende hoofdomvormers
- Dit geeft toegang tot de meting voor een meetinstrument
- Een gestandaardiseerd meetsignaal is beschikbaar aan de uitgang
- Breukvaste kunststof behuizing van polycarbonaat
- Vlamvertragend en zelfdovend volgens UL94 V0
- Klemaanraakbeveiliging, IP10
- Vernikkelde klemmen met plus-minusschroeven
- Verschillende montagemogelijkheden zoals wand of DIN-rail
Omvang van de levering
- 1x somstroomomvormer Sirax CT600
- 1x gebruiksaanwijzing en montagehandleiding
