Chauvin Arnoux Netwerkanalyser 3-fasig Incl. stroomtang, Met logger

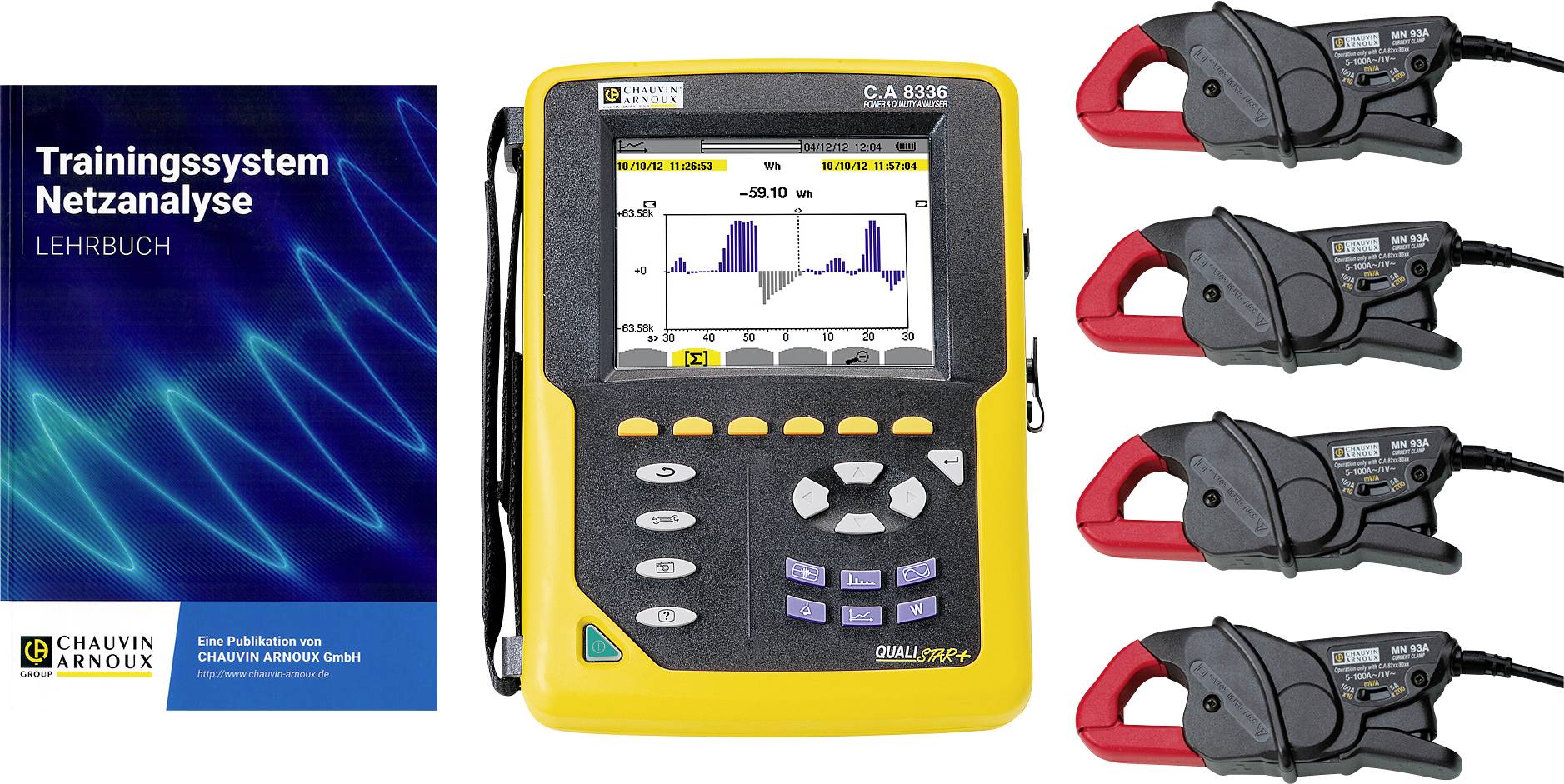

Dit beeldpakket bevat een netanalysator C.A 8336, 4 bijpassende stroomomvormers MN93A en een handboek: Trainingssysteem netwerkanalyse. Het leerboek is bedoeld voor leerlingen en lerenden om in het onderwerp netwerkanalyse te worden opgenomen en een fundamentele kennis van de netwerkeffecten te verkrijgen. Het is geschikt als instap in het onderwerp en zeer praktijkgericht - het bevat praktische proeven met taken en oplossingen.

Meer informatie over de C.A 8336 netanalysator:

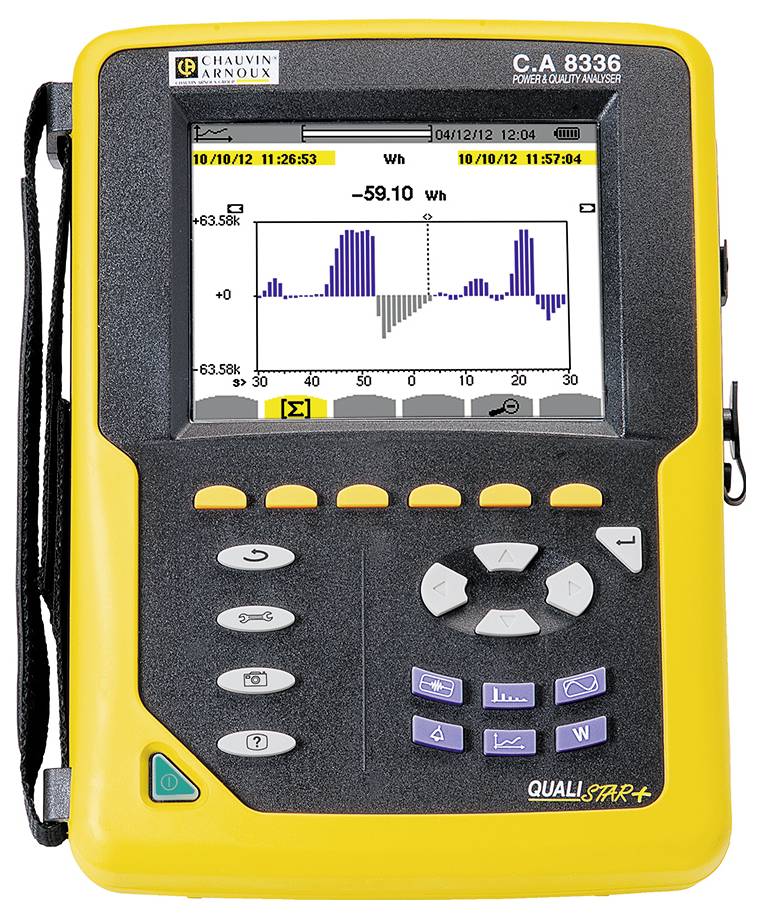

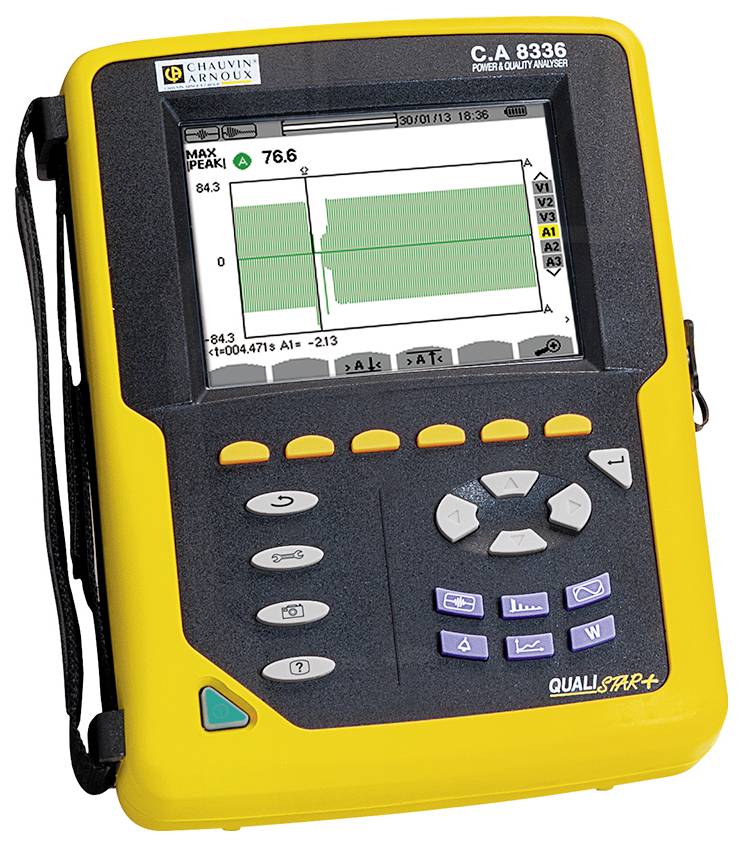

De Qualistar+ C.A 8336 is bijzonder geschikt voor onderhouds- en testdiensten in industriële en commerciële installaties. Hij levert een direct beeld van de belangrijkste netkwaliteitsparameters. Met zijn functies is deze analysator bijzonder geschikt voor onderhoud en reparatie. De volledige energiebalans van een installatie kan worden gemaakt.
De C.A 8336 beschikt voor de dimensionering van elektrische installatie en de herkenning van omschakelfouten over de functies Inrush en TrueInrush.

Het compacte, handzame apparaat biedt extra berekenings- en bedieningsfuncties. De C.A 8336 beschikt elk over 4 spannings- en stroommeetkanalen. Met de C.A 8336 worden alle parameters, transiënten, alarmen en signaalvormen gelijktijdig geregistreerd en opgeslagen.

De gebruikte stroomomvormers worden bij uw aansluiting door de C.A 8336 automatisch herkend. Er kunnen verschillende stroomomvormers worden aangesloten en de instelling van de overbrengingsverhoudingen maakt het direct aflezen van de meetwaarden mogelijk.

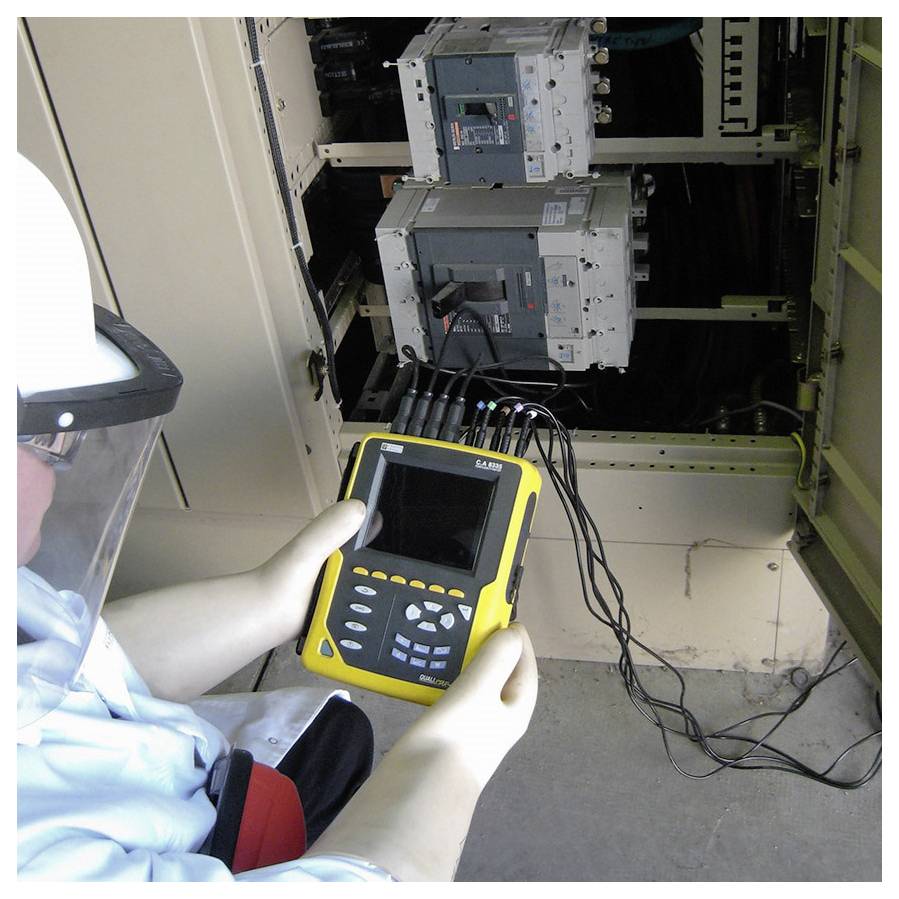

Het apparaat is ontworpen voor werkzaamheden ter plaatse:
Directe toegang tot de belangrijkste functies (instellingen, enz.)
Directe toegang tot meetfuncties (harmonischen, flikker, enz.)
Spannings- en stroomingangen met kleurmarkeringen
uitstekend afleesbaar, groot TFT-kleurenscherm
onafhankelijk van het lichtnet voor 13 uur

door de vele functies is de Qualistar+ C.A 8336 veelzijdig inzetbaar. Hij kan in installaties van categorie CAT III tot 1000 V en categorie CAT IV tot 600 V worden gebruikt.

Software
voor de verwerking van de met de Qualistar gemeten waarden zijn standaard beschikbaar voor de software PAT en de software Dataview ® optioneel. U maakt het uitvoeren van instellingen, de gegevensoverdracht en -verwerking en een analyse mogelijk. Met Dataview ® kunnen bovendien normconforme testrapporten over de spanningskwaliteitskenmerken worden gemaakt.

Speciale accessoires
met de ESTAILEC-meetkabel kunnen tests op tellers, op ingebouwde veiligheidsrelais of op secundaire circuits van spannings- of stroomomvormers worden uitgevoerd, zonder de stroomvoorziening te storen of te onderbreken.

Reeling Box
deze handige kabeloproller heeft een hechtmagneet en beschikt over het multifix-houdersysteem. In de demonteerbare box kan de gebruiker meetkabels met banaanstekkers voor spanningsmetingen of de kabels van de MiniFLEX ® MA193-250 voor stroommetingen inrollen en naar behoefte in de lengte afrollen - zo zijn de meetkabels altijd goed opgeruimd.

Netadapter PA31ER
met deze kan de Qualistar+ via een net-fasekabel van 100 V tot 1000 V, AC of DC direct van stroom worden voorzien. Hij wordt op de spanningsingangen aangesloten en heeft de volgende technische gegevens: IP53, IEC 61010 CAT III 1000 V / CAT IV 600 V.

alle Qualistar+ zijn uitgerust met een set gekleurde ringen en pennen voor een eenvoudigere herkenning van meetkabels en -ingangen en voor kleurcodering volgens de nationale specificaties.
Grote keuze aan stroomomvormers voor stromen van 5 mA tot 10 kA
