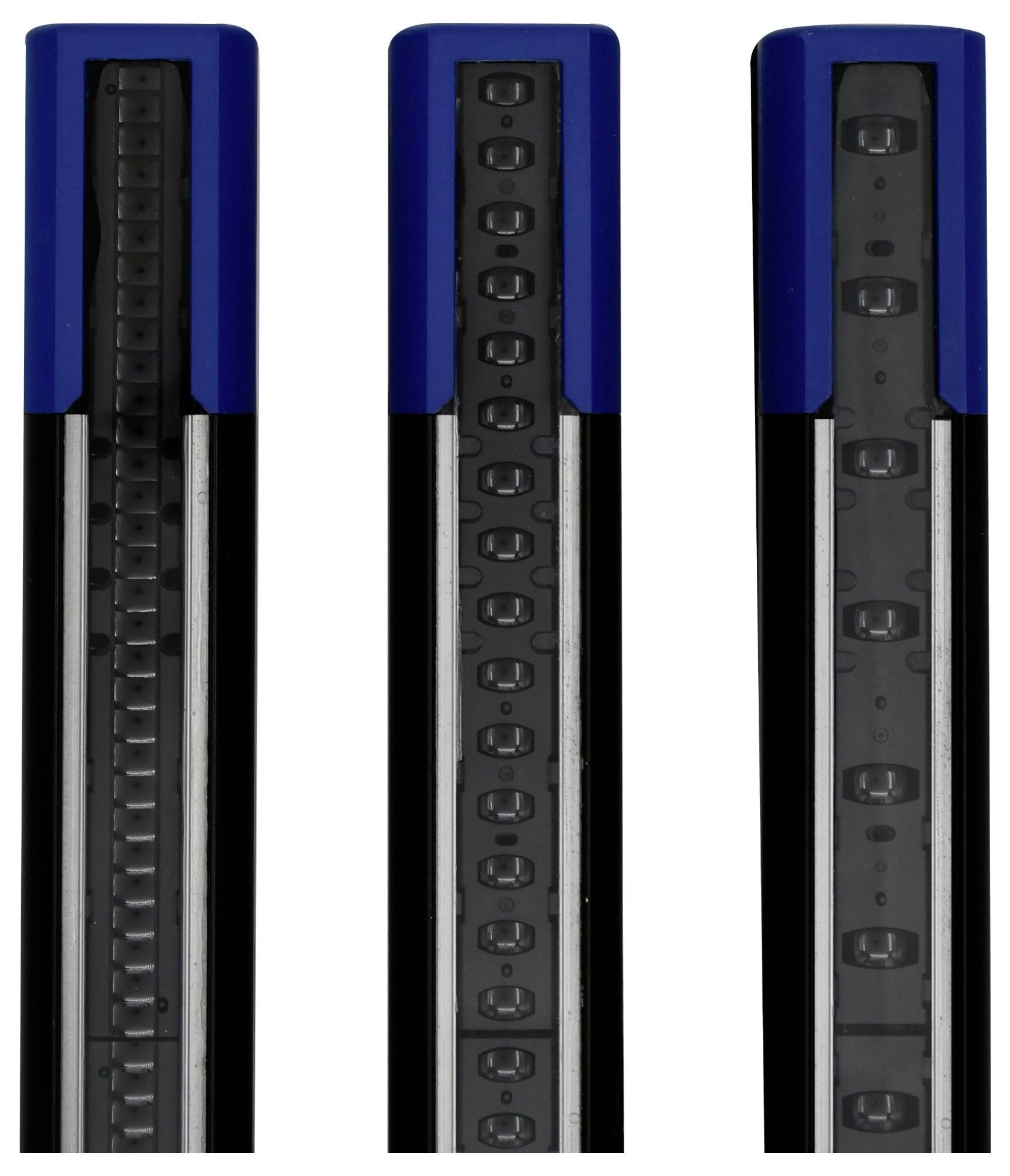

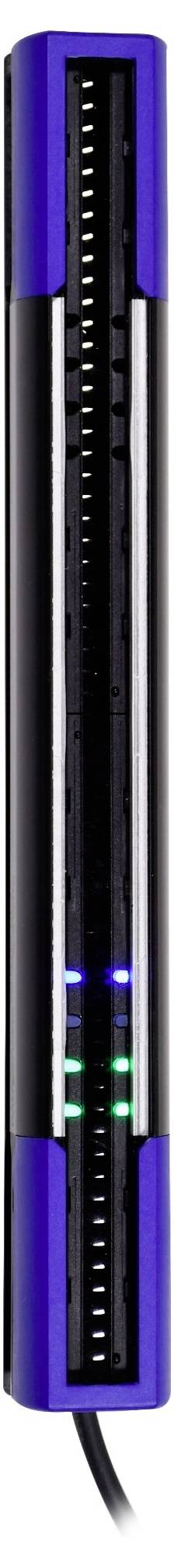

Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1800 mm 24 V/DC Aantal lasers: 360
Fabrikantnummer:
Artikelnummer:
Soortnaam
Lichtrooster
Lengte
40 mm
Hoogte
1810.5 mm
Type
DS4
Uitvoering
Ontvanger
Zender
Datasheet (PDF)
Highlights & Details
DS4 standaard meetend lichtrooster – serie DS4
- Uitgebreide gecontroleerde hoogte van 1800 mm
- Interfaces-diversiteit: RS485, IO-Link en analoge uitgang
- Herkenning van transparante objecten en geavanceerde functies zoals blanking
Extra services en acties
Technische specificaties
- Behuizing van aluminium/PBT
- Soortnaam
Lichtrooster
- Type
DS4
- Uitvoering
Ontvanger
Zender
- Voedingsspanning
24 V/DC
- Min. voedingsspanning
19.2 V/DC
- Max. voedingsspanning
28.8 V/DC
- Voedingsspanning
19.2 - 28.8 V/DC
- Stroomverbruik (max.)
360 mA
- Response-tijd
11.8 ms
- Schakelspanning (max.)
28.8 V/DC
- Schakelstroom (max.)
100 mA
- Resolutie optisch
10 x 5 mm
- Kleinst detecteerbare object (diameter)
10 mm
- Aansluiting
Stekker M12, 5-polig
Stekker M12, 8-polig
- Kabellengte
0.2 m
- Type zender
LED infrarood
- Golflengte
850 nm
- Reikwijdte (min.)
0.2 m
- Reikwijdte (max.)
5 m
- Uitgangen
Digitaal
Analoog
IO-Link
RS485
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Uitgangsstroom
100 mA
- Toelatingen (sensor)
CE
cULus
- Lasers
360
- Laserafstand
5 mm
- Beschermvlak breedte (min.)
200 mm
- Beschermvlak breedte (max.)
5000 mm
- Hoogte beschermend veld
1800 mm
- Hoogte aluminium profiel
1810.5 mm
- Totale hoogte
1810.5 mm
- Inhoud
1 stuk(s)
IP65
IP67
40 mm
- Breedte
35 mm
- Hoogte
1810.5 mm
- Afm.
(l x b x h) 40 x 35 x 1810.5 mm
- Min. temperatuur
-30 °C
- Max. temperatuur
55 °C
- Nominale spanning
24 V/DC
Documenten en downloads
Datablad
Datablad 3760028 Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1800 mm 24 V/DC Aantal lasers: 360
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3760028 Datasensing DS4 Lichtrooster Reikwijdte (max.) 5 m Hoogte beschermveld 1800 mm 24 V/DC Aantal lasers: 360
Omschrijving
Veelzijdige oppervlaktesensoren voor detectie- en meettaken in industriële toepassingen, comfortabel configureerbaar via IO-Link of APP-interface.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.

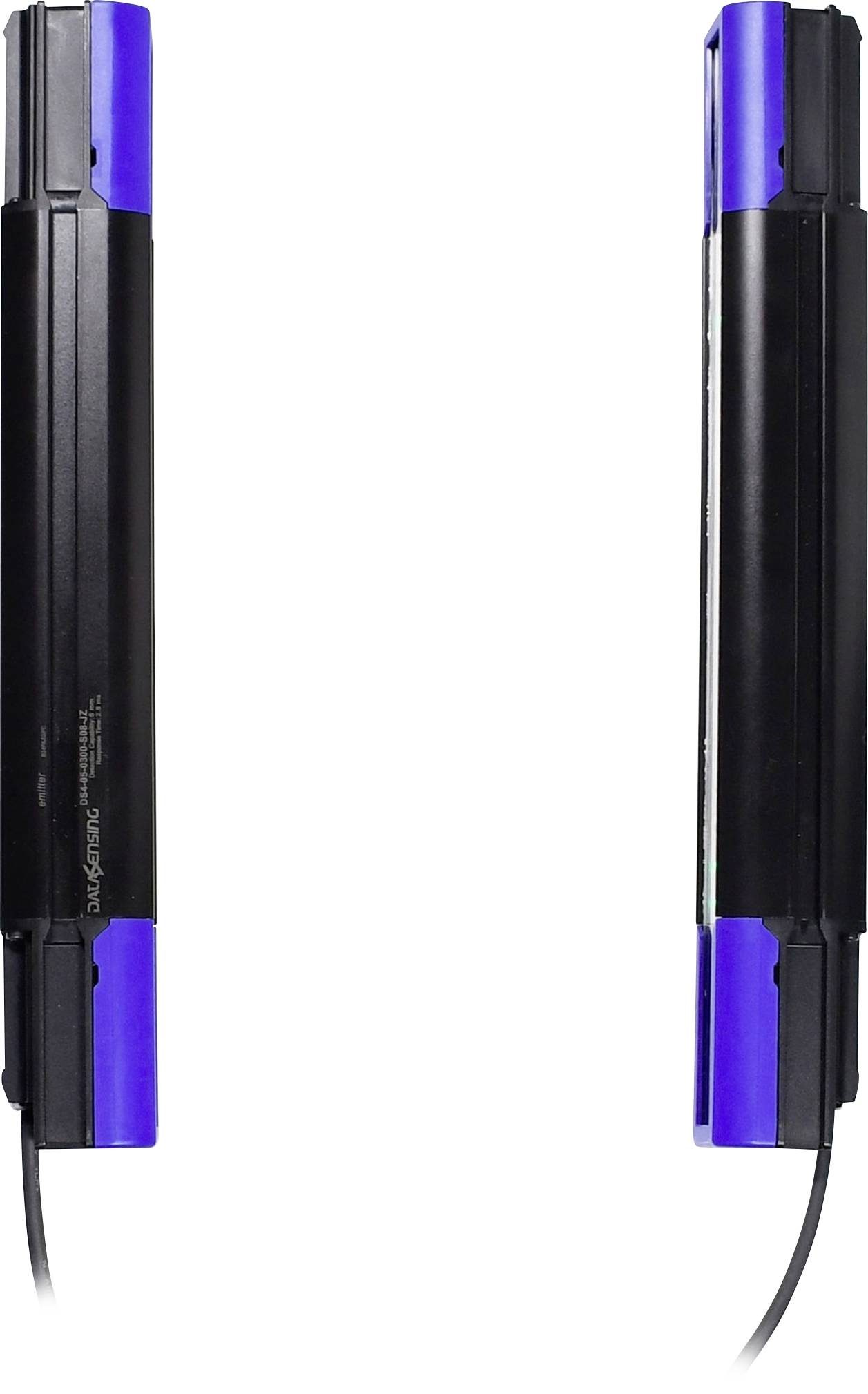

Omvang van de levering
- Zender
- Ontvanger (ontvanger)
