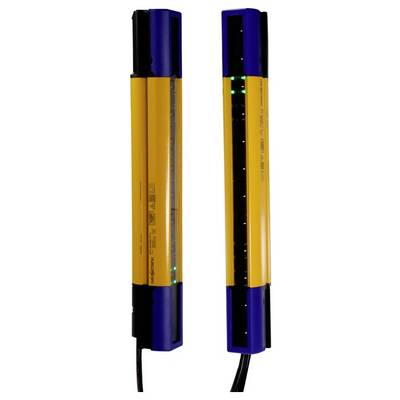

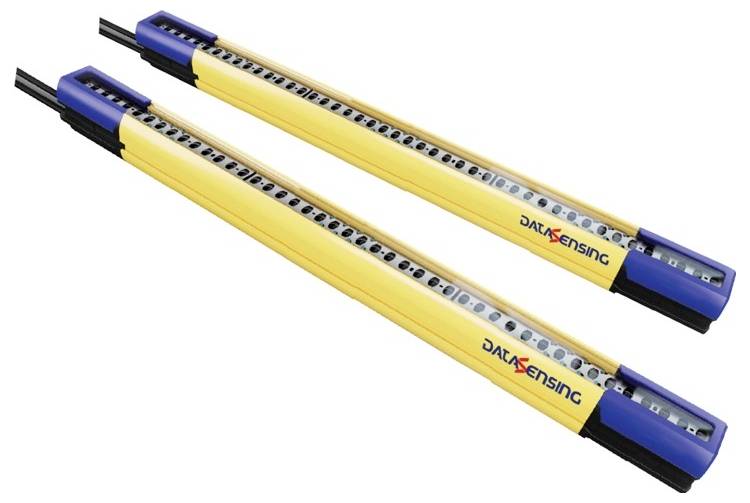

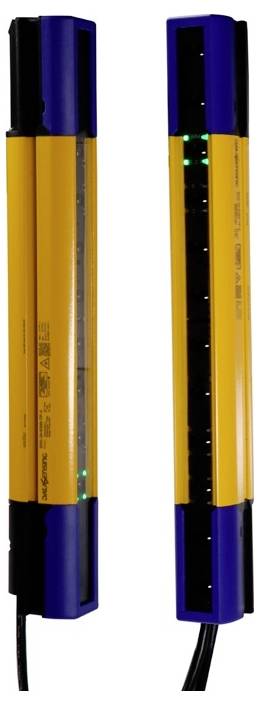

Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 20 m Hoogte beschermveld 900 24 V/DC Veiligheidsklasse: 3 Aanta
Fabrikantnummer:
Artikelnummer:
Soortnaam
Veiligheidslichtscherm
Lengte
35 mm
Hoogte
909 mm
Type
SH4
Uitvoering
Ontvanger
Zender
Datasheet (PDF)
Aantal
Totaal (€ 1.896,69 / Stuk)
€ 1.896,69
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Veiligheidslichtgordijn Datsensing SH4-30-0900-A-12-5
- Type 4 veiligheidslichtscherm voor de handbescherming (resolutie 30 mm)
- Uitgebreide functionaliteit (Advanced) met geïntegreerde laserpointer
- Draadloze configuratie via de APP DATASENSING SH4 DESIGNER en WiFi-verbinding
- Compact profiel (35 x 40 mm)
Extra services en acties
Technische specificaties
- Behuizing van gelakt aluminium (geel RAL 1003)
- Soortnaam
Veiligheidslichtscherm
- Type
SH4
- Uitvoering
Ontvanger
Zender
- Toepassingsgebied
Bescherming van handen
- Kenmerken
Met behuizing
- Voedingsspanning
24 V/DC
- Min. voedingsspanning
19.2 V/DC
- Max. voedingsspanning
28.8 V/DC
- Voedingsspanning
19.2 - 28.8 V/DC
- Response-tijd
10 ms
- Schakelspanning (max.)
24 V/DC
- Schakelstroom (max.)
500 mA
- Kleinst detecteerbare object (diameter)
30 mm
- Aansluiting
M12, 5-polig
M12, 12-polig
- Type zender
LED infrarood
- Golflengte
850 nm
- Reikwijdte (min.)
0.2 m
- Reikwijdte (max.)
20 m
- Uitgangen
2x PNP
- Uitgangssignaal (min.)
0 V
- Uitgangssignaal (max.)
24 V
- Uitgangsstroom
500 mA
- Toelatingen (sensor)
CE
cULus
TÜV
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Veiligheidscategorie
4
- Veiligheidsklasse
3
- Lasers
36
- Laserafstand
25 mm
- Beschermvlak breedte (min.)
200 mm
- Beschermvlak breedte (max.)
20000 mm
- Hoogte beschermend veld
900
- Hoogte aluminium profiel
909 mm
- Totale hoogte
909 mm
- Inhoud
1 stuk(s)
IP65
IP67
35 mm
- Breedte
40 mm
- Hoogte
909 mm
- Afm.
(l x b x h) 35 x 40 x 909 mm
- Min. temperatuur
-30 °C
- Max. temperatuur
55 °C
- Nominale spanning
24 V/DC
Documenten en downloads
Datablad
Datablad 3760223 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 20 m Hoogte beschermveld 900 24 V/DC Veiligheidsklasse: 3 Aanta
Datablad 3760223 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 20 m Hoogte beschermveld 900 24 V/DC Veiligheidsklasse: 3 Aanta
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3760223 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 20 m Hoogte beschermveld 900 24 V/DC Veiligheidsklasse: 3 Aanta
Omschrijving
Het geavanceerde type 4 veiligheidslichtscherm-serie SH4 biedt optimale handbescherming met een resolutie van 30 mm. Dankzij de compacte behuizing zonder Totzone, innovatieve WiFi-configuratie en flexibel configureerbare in- en uitgangen lost dit Advanced-model ook veeleisende automatiseringstaken moeiteloos op.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Veiligheidslichtgordijn (zender en ontvanger)
- Standaard hoekmontagekit (ST-KSTD)
