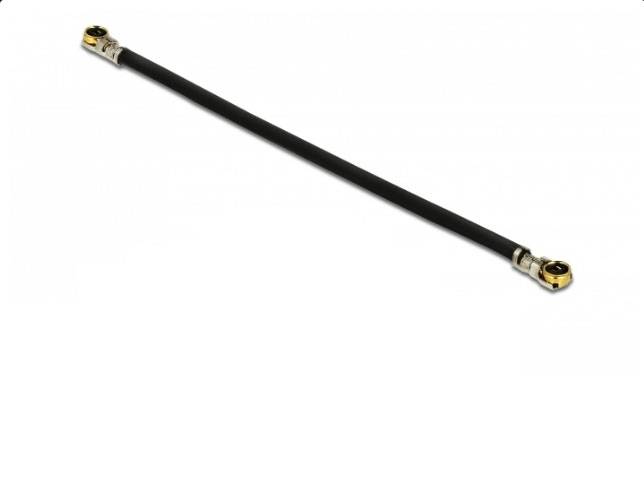

Delock WiFi-antenne Aansluitkabel [1x IPEX-stekker - 1x IPEX-stekker] 0.045 m Zwart

MHF 4L (v) - MHF 4L (v) kabel - Micro Coax (1,13 mm) - 50 Ohm
Gebruik deze kabel om een verbinding te realisen tussen apparaten en/of accessoires met MHF 4 / MHF 4L aansluitingen.

Kenmerken:


50 Ohm impedantie

Micro Coax (1,13 mm) kabel

koperen geleider

afgeschermde kabel

vergulde contacten




MHF connector
MHF connectoren, ook wel bekend als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC of UMCC connectoren, zijn kleine 50 Ohm RF-connectoren voor hoge frequenties (tot 6 GHz). Deze connectoren zijn ontwikkeld door de Hirose Electric Group, I-PEX en anderen. MHF connectoren worden veel gebruikt in situaties waar ruimte beperkt is en een zo klein mogelijke connector wenselijk is. Bijvoorbeeld in laptops, smartphones, tablets en andere kleinere systemen om de Wi-Fi antenne te verbinden. Ook wordt deze aansluiting gebruikt in (portable) apparatuur voor het verbinden van de GPS antenne. De aansluiting is niet ontwikkeld voor veelvulig aan- en loskoppelen, dit kan slechts enkele keren waarna vervanging nodig is. De in te steken connector is altijd vrouwelijk aangezien de aansluiting op apparatuur altijd mannelijk is.

Verschillende soorten MHF connectoren:


MHF I / MHF 1: hoogte = 2,5 mm / kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm of 1,37 mm

MHF II / MHF 2: hoogte = 2,0 mm / kabel: Micro Coax 0,81 mm of 1,13 mm

MHF III / MHF 3: hoogte = 1,5 mm / kabel: Micro Coax 0,81 mm of 1,13 mm

MHF IV / MHF 4: hoogte = 1,2 mm / kabel: Micro Coax 0,81 mm

MHF IV L / MHF 4L: hoogte = 1,4 mm / kabel: Micro Coax 1,13 mm of 1,37 mm




MHF I (MHF1) connector
De MHF I connector heeft een hoogte van 2,5 mm. De MHF I connector is compatibel met:


Hirose U.FL plug U.FL-LP-040

Hirose U.FL plug U.FL-LP-068

Hirose U.FL plug U.FL-LP-066

Hirose U.FL plug U.FL-LP-088

Sunridge MCBG plug MCBG#68

Sunridge MCBG plug MCBG#59

I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)

I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)

I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)

I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)




MHF II (MHF2) connector
De MHF II connector heeft een hoogte van 2 mm. De MHF II connector is compatibel met:


Hirose U.FL plug U.FL-LP(V)-040

Sunridge MCBG2 plug MCBG2#68

I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)

I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)




MHF III (MHF3) connector
De MHF III connector heeft een hoogte van 1,5 mm. De MHF III connector is compatibel met:


Hirose W.FL plug W.FL-LP-040

Sunridge MCD plug MCD#60 / MCD#68

I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)

I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)




MHF IV (MHF4 / MHF 4L) connector
De MHF 4 connector heeft een hoogte van 1,2 mm (MHF 4) of 1,4 mm (MHF 4L). De MHF 4 connector is compatibel met:


Murata HSC plug MHXP32

I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)



Specificaties MHF 4L (v) - MHF 4L (v) kabel - Micro Coax (1,13 mm) - 50 Ohm


connectoren: MHF 4L (vrouwelijk) - MHF 4L (vrouwelijk)

uitvoering connectoren: haakse MHF - haakse MHF

type kabel: Micro Coax (1,13 mm)

type ader: CU koper

impedantie: 50 Ohm

demping per meter: 3,2 dB @ 2.4 GHz

minimale buigradius: 4,5 mm

diameter kabel: 1,13 mm

afgeschermde kabel

vergulde contacten

gebruik: aansluiten van antennes (o.a. Wi-Fi, GPS, etc.) op notebooks, smartphones, tablets en andere kleine (portable) apparaten

levering omvat 1 kabel

conform: RoHS

kleur: zwart

garantie: 2 jaar
