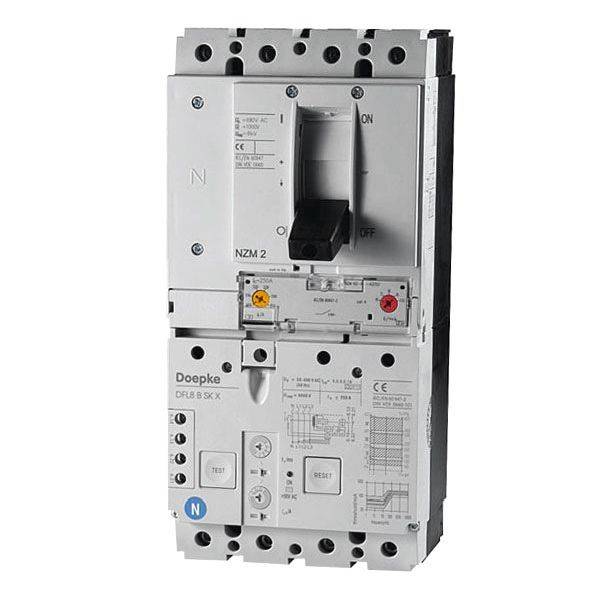

Doepke 09219783 Aardlekschakelaar/zekeringautomaat Aardlekschakelaar voor AC/DC 0.3 A

Vermogensschakelaars met foutstroombeveiliging (CBR) schakelen hoge stromen, beschermen bedrijfsmiddelen, kabels en leidingen tegen overstroom en personen tegen elektrische schokken. DFL 8 zijn compacte apparaten met geïntegreerde hulpschakelaar en aansluitklemmen voor grote kabeldiameters. Schakelaars van het type B zijn alstroomgevoelig bij frequenties van 0 Hz (gladde gelijkfoutstromen) tot 150 kHz. Ze zijn bestand tegen stootstroom en tegen de zonnestralen. Schakelaars met de karakteristiek NK bieden de klassieke brandbeveiliging van 300 mA bij frequenties tot 150 kHz. Ze zijn geoptimaliseerd voor brandgevaarlijke locaties. Bij schakelaars van deze variant kan de storingsaansprekende stroom individueel in stappen op de betreffende toepassing worden ingesteld (0,3 A, 0,5 A, 1 A). Dienovereenkomstig is ook de grenstijd zonder oproep trapsgewijs instelbaar. Hierdoor is in installaties met getrapte verdelingen een selectieve foutstroombeveiliging mogelijk. Apparaten in standaarduitvoering zijn ontworpen voor de bewaking van stroomcircuits met een nominale spanning van 230, 400 V, V en een nominale frequentie van 50 Hz. Eigenschappen: Instelbare nominale foutstroom; nominale stromen van 100 A tot 250 A; nominale spanning 230 V, 400 V AC; vierpolig; foutstroomregistratie voor gladde gelijkstroom en wissel- en pulserende gelijkstromen; hoge tolerantie voor schommelingen van de hulpspanning bij de registratie van foutstromen type B; netstroom- en hulpspanningsonafhankelijke activering bij storingstromen van het type A en bij overstroom; hoog kortsluitvermogen; aansluitklemmen tot 185 mm2; hoge stootstroombestendigheid, d.w.z. geringe kanteling tot foutieve uitschakelingen door transiente foutstromen; drempels voor onvertraagde en vertraagde overstroomactivering instelbaar; hulpschakelaar geïntegreerd; montagemethode: bevestiging op montageplaat; inbouwpositie willekeurig; voeding van onderen toepassingsgebieden: getrapte stroomvoorzieningsinstallaties met TN-S-, TT- en TN-C-S-netwerken met hoog kortsluitvermogen in speciale gebouwen en in de industrie; in IT-netwerken kan de storingsstroomactivering van de CBR voor uitschakeling in geval van een tweede aardlekfout worden voorzien; vanwege zijn alstroomgevoelige foutstroomactivering is deze alstroomgevoelige CBR met name geschikt voor de bescherming van installaties met elektronische middelen die aan de ingangszijde niet galvanisch van het net zijn gescheiden; is het gebruik voor de beveiliging van de lekstroom in TN-C-netwerken uitgesloten; aanwijzingen: brandbeveiliging bij instelling IDN = 0,3 A tot 150 kHz;

De teksten voor dit artikel zijn automatisch vertaald.
