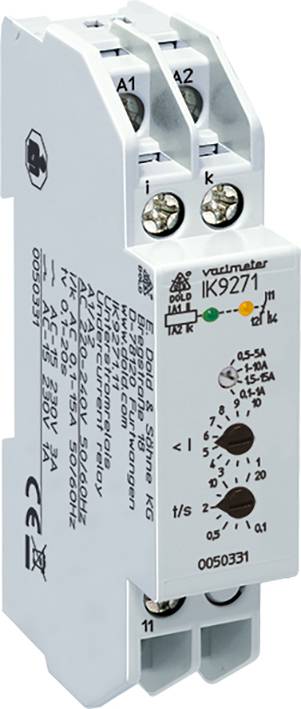

Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Stroombeveiligingsrelais
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Stroombeveiligingsrelais
Voedingsspanning
230 V
400 V
Type
IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S.
Afm.
(b x h) 17.5 mm x 90 mm
Inbouwdiepte
61 mm
Datasheet (PDF)
Aantal
Totaal (€ 202,47 / Stuk)
€ 202,47
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
- Hogere veiligheid in gebouwen
Technische specificaties
- Meetcircuits: 1-fasig
- Meetbereiken (nominale frequentie 50... 400 Hz):
- 0,1... 15 A
- 4 deelbereiken via draaischakelaar
- instelbaar: 0,1... 1 A; 0,5... 5 A; 1... 10 A; 1,5... 15 A max. Continue stroom: 20 A bij 50 °C 15 A bij 60 °C.
- Instelling van de aanspreekwaarde: Traploos in het meetbereik
- Terugvalverhouding (hysterese): Ca. 4% van de instelwaarde, vast ingesteld
- Herhalingsnauwkeurigheid: ≤ ± 1 %
- Tijdvertraging tv: 0,1... 20 s instelbaar
- HULPSPANNING UH: AC/DC 24 V, AC 220... 240 V
- Spanningsbereik:
- Bij AC: 0,8... 1,1 UH
- Bij DC: 0,8... 1,25 UH
- Nominaal verbruik bij AC 230 V 3,2 VA
- BIJ DC 24 V 0,8 W.
- Nominale frequentie: 50 / 60 Hz
- Frequentiebereik: ± 5 %
- Contactuitrusting: 1 wisselcontact
- Thermische stroom Ith: 5 A.
- Schakelvermogen conform AC 15 NO-contact: 3 A / AC 230 V IEC/en 60947-5-1
- NC: 1 A / AC 230 V IEC/EN 60947-5-1
- Elektrische levensduur conform AC 15 bij 1 A, AC 230 V NO-contact: 3 x 105 schakelcycli IEC/en 60947-5-1
- Kortsluitvastheid max. smeltzekering: 4 A GG / GL IEC/en 60947-5-1
- Mechanische levensduur: > 50 x 106 schakelcycli
- Temperatuurbereik bedrijf: - 20... 60 °C
- Opslag: - 25... 60 °C
- Kabelaansluiting: Schroefklemmen
- Type
IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S.
- Soortnaam
Stroombeveiligingsrelais
- Voedingsspanning
230 V
400 V
- Afm.
(b x h) 17.5 mm x 90 mm
- Inbouwdiepte
61 mm
- Gewicht
70 g
- Breedte
17.5 mm
- Hoogte
90 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2359267 Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Stroombeveiligingsrelais
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2359267 Dold IK9271.11 AC220-240V 0,1-15A Tv=0,1-20S. 0050331 Stroombeveiligingsrelais
Omschrijving
Onderstroombewaking in draai- en wisselstroomnetwerken.
· conform IEC/en 60 255-1
· Aanspreekwaarde instelbaar
· hysterese Vast ingesteld
· instelbare schakelvertraging
· ruststroomprincipe (Uitgangsrelais in geval van een storing niet geactiveerd)
· naar keuze werkstroomprincipe (Uitgangsrelais bij een storing geactiveerd)
· LED-indicatoren
· met hulpspanning
· hulpcircuit - meetcircuit galvanisch gescheiden
De teksten voor dit artikel zijn automatisch vertaald.
· conform IEC/en 60 255-1
· Aanspreekwaarde instelbaar
· hysterese Vast ingesteld
· instelbare schakelvertraging
· ruststroomprincipe (Uitgangsrelais in geval van een storing niet geactiveerd)
· naar keuze werkstroomprincipe (Uitgangsrelais bij een storing geactiveerd)
· LED-indicatoren
· met hulpspanning
· hulpcircuit - meetcircuit galvanisch gescheiden
