Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Meetomvormer effectief vermogen 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Meetomvormer effectief vermogen
Type
MH9398.11 AC12-230V UH=AC230V AC10A
Afm.
(l x b x h) 97 x 45 x 90 mm
Aansluiting
Schroefklem
Uitgangssignaal (spanning)
0 … 10 V und 2 … 10 V
Datasheet (PDF)
Aantal
Totaal (€ 417,36 / Stuk)
€ 417,36
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Effectiefvermogensmeetomvormer
- Veelzijdig inzetbaar door relais- en analoge uitgangen
- Betrouwbare overbelastingsdetectie door meting van het werkzaam vermogen
- Voor een langere levensduur van uw elektrische aandrijvingen
- Preventief onderhoud
- Snellere foutlokalisatie
Technische specificaties
- Nominale stroom IN: AC 10 A
- Meetbereik 100 mA tot 10 A
- Overbelastbaarheid
- Continu: 16 A
- Kortstondig < 10 s: max. 25 A
- Overbelasting in het stroombereik wordt aangegeven door snel knipperen van de LED's.
- Nominale frequentie: 50/60 Hz
- Frequentiebereik: 45 - 400 Hz
- Aanspreekwaarde: 0 - 2,4 kW instelbaar op schaal met absolute waarden
- Instelling
- Bereik: 8 bereiken 0 - 2,4 kW
- Rel: fijninstelling 0 - 0,3 kW.
- Meetnauwkeurigheid (in % van de instelwaarde): ± 4%
- Hysterese (in % van de instelwaarde): < 4%
- Reactietijd: < 350 ms
- Aanloopoverbrugging: 500 ms vast
- Contactuitrusting: 1 wisselcontact
- Thermische stroom Ith: 4 A schakelvermogen conform AC 15: NO: 3 A / AC 230 V IEC/EN 60947-5-1, NC: 1 A / AC 230 V IEC/EN 60947-5-1
- Conform DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
- Elektrische levensduur bij 3 A, AC 230 V cos φ = 1:2 x 105 schakelcycli IEC/EN 60947-5-1
- Kortsluitbestendigheid max. smeltveiligheid: 4 A gG / gL IEC/EN 60947-5-1
- Mechanische levensduur: 30 x 106 schakelcycli
- Type
MH9398.11 AC12-230V UH=AC230V AC10A
- Soortnaam
Meetomvormer effectief vermogen
- Afm.
(l x b x h) 97 x 45 x 90 mm
- Aansluiting
Schroefklem
- Uitgangssignaal (spanning)
0 … 10 V und 2 … 10 V
- Uitgangssignaal (stroomsterkte)
0 … 20 mA und 4 … 20 mA
- Voedingsspanning
230 V/AC (max)
- Max. voedingsspanning
230 V/AC
- Ingangssignaal (stroomsterkte)
AC 100 mA ... 10 A
- Inhoud
1 stuk(s)
- Configuratie
DIP-schakelaar
- Breedte
45 mm
- Hoogte
90 mm
97 mm
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
-20 °C
- Voedingsspanning
230 V/AC
- Voedingsspanning U(B)
AC12-230V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Meetomvormer effectief vermogen 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Meetomvormer effectief vermogen 1 stuk(s)
Omschrijving

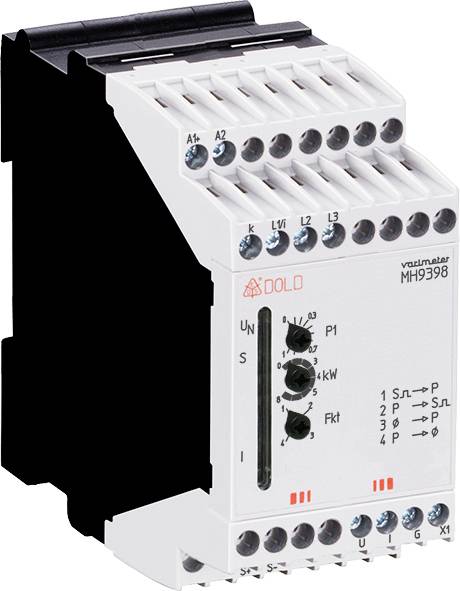

De effectiefvermogensmeetomvormer MH 9398 van de Varimeter-familie bewaakt betrouwbaar de opname van het werkzaam vermogen van eenfasige elektrische verbruikers. De instelling van de aanspreekwaarde gebeurt eenvoudig via 2 draaischakelaars. Bij overschrijding van de ingestelde grenswaarde reageert het uitgangsrelais. Bovendien zijn er 2 galvanisch gescheiden analoge uitgangen beschikbaar. Via deze kan de actuele waarde van het werkzaam vermogen worden opgevraagd. LED's geven de aanwezige hulpspanning en de schakeltoestand van het uitgangsrelais aan.
De vermogenstransmitter is geschikt voor de bewaking van eenfasige elektrische industriële aandrijvingen met variabele motorbelasting en andere eenfasige verbruikers.
· Conform IEC/EN 60255-1
· Meetmethode: effectiefvermogensmeting / wattmeter
· Detectie van overbelasting
· Galvanisch gescheiden analoge signalen van naar keuze - 0 - 20 mA en 0 - 10 V of - 4 -.20 mA en 2 - 10 V
· Aanspreekwaarde instelbaar
· Hysterese vast ingesteld
· 1-fasig
· LED-aanduiding voor hulpspanning en contactstand
· Ruststroomprincipe
· 45 mm breedte
De vermogenstransmitter is geschikt voor de bewaking van eenfasige elektrische industriële aandrijvingen met variabele motorbelasting en andere eenfasige verbruikers.
· Conform IEC/EN 60255-1
· Meetmethode: effectiefvermogensmeting / wattmeter
· Detectie van overbelasting
· Galvanisch gescheiden analoge signalen van naar keuze - 0 - 20 mA en 0 - 10 V of - 4 -.20 mA en 2 - 10 V
· Aanspreekwaarde instelbaar
· Hysterese vast ingesteld
· 1-fasig
· LED-aanduiding voor hulpspanning en contactstand
· Ruststroomprincipe
· 45 mm breedte
